Português | 692 610 A15 112 • 12.8.09
Trabalhar com o nivelamento automático
(“ON”)
Após ser ligado, o instrumento de medição controla a
posição horizontal ou vertical e compensa automati-
camente as irregularidades dentro da faixa de auto-
nivelamento de
±5°.
Se após ser ligado, ou após uma mudança de posi-
ção, o instrumento de medição apresentar uma incli-
nação superior a 5° será impossível nivelá-la. O rotor
é parado e o laser é desligado. Se a inclinação ao
longo do eixo Y for grande demais, aparece “ERRO/
Y FORA NIVEL” (Erro/eixo Y íngreme demais) no
display. Se a inclinação ao longo do eixo X for grande
demais, aparece “ERRO/X FORA NIVEL” (Erro/
eixo X íngreme demais) no display.
Neste caso deverá desligar o instrumento de medi-
ção, alinhá-lo novamente e ligar novamente o instru-
mento de medição. Sem um reposicionamento, o
instrumento de medição é automaticamente desli-
gado após 2 min.
Se o instrumento de medição foi nivelado, este con-
trolará constantemente a própria posição horizontal
ou vertical. No caso de uma mudança de posição é
renivelado automaticamente. Se o instrumento de
medição não puder ser renivelado dentro de 3 s, o
rotor é parado durante o processo de nivelamento
para evitar erros de medição e o laser pisca. A função
de aviso contra choue permanece activa.
Trabalhos sem nivelamento automático
(“OFF”)
Quando o nivelamento automático está desligado, o
nivelamento dos eixos não é mais monitorizado e a
função de aviso contra choque está desligada.
f O instrumento de medição não reconhece
modificações de posição se o nivelamento
automático estiver desligado.
Assim que for verificada uma inclinação com o instru-
mento na posição horizontal, o nivelamento automá-
tico é desligado automaticamente, independente do
ajuste seleccionado.
Com o nivelamento automático desligado, o instru-
mento de medição pode ser instalado em qualquer
posição inclinada. Na posição horizontal, com ajuda
da placa de inclinação (acessório), também é possível
inclinar o instrumento de medição exactamente num
ângulo maior do que 10 %, ao longo de um eixo.
Ajuste da inclinação na posição
horizontal
Com o instrumento de medição na posição horizontal
é possível ajustar, exactamente, inclinações de até
±10 %, individualmente para cada eixo.

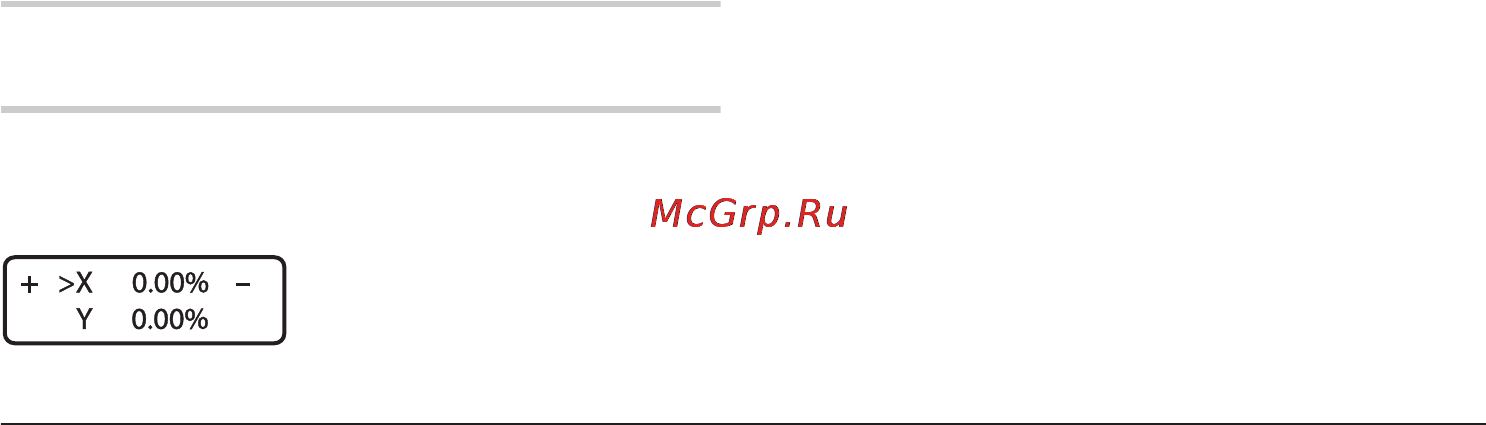

Após ligar na posição horizon-
tal, aparece o menu para o ajus-
te da inclinação no display. Pa-
ra chamar novamente o menu
de inclinação, por ex. após uma comutação do tipo de
funcionamento, deverá premir repetidamente a tecla de
comutação de função 7, até aparecer “SELEC/
RAMPA” (seleccionar/inclinação) no display Premir
em seguida a tecla de selecção esquerda 8.
Premir por instantes a tecla de comutação de função
7 para seleccionar o eixo, para o qual deve ser ajus-
tada a inclinação. O eixo seleccionado é indicado por
“>”. Ajustar o valor de inclinação desejado com a
tecla de selecção 8 sobre “+” ou com a tecla de
selecção 4 sobre “
–”. Para sair do menu de inclina-
ção, deverá premir a tecla de comutação de função 7
durante 5 segundos.
O valor de inclinação ajustado é memorizado ao des-
ligar o instrumento de medição. Para alinhar o nível de
rotação na horizontal, deverá recolocar os dois valo-
res de inclinação em 0.00 %.
A inclinação máxima de 10 % só pode ser alcançada
se o instrumento de medição estiver exactamente na
horizontal. Numa posição inclinada, o máximo ângulo
de inclinação se reduz pelo ângulo da posição incli-
nada. Se não for possível alcançar o ângulo de incli-
nação ajustado, aparece “ERRO/RP FORA NIVEL”
(Erro/ajuste de grau íngreme demais) no display.
Neste caso deverá desligar o instrumento de medição,
alinhá-lo novamente e ligar novamente o instrumento
de medição. Sem um reposicionamento, o instrumento
de medição é automaticamente desligado após 2 min.
Para uma exactidão maior possível dos trabalhos de
inclinação é necessário observar os seguintes pontos:
– Colocar o instrumento de medição o mais horizon-
tal possível, antes de ligar ou de ajustar uma incli-
nação.
– O nivelamento automático é automaticamente des-
ligado no caso de eixos inclinados.
– No caso da inclinação de um eixo, é possível ligar
a função de aviso contra choque para o segundo
eixo. A função de aviso contra choque é desacti-
vada, durante aprox. 30 segundos, a cada altera-
ção do valor de inclinação. Quando o aviso contra
choque é activado devido a alterações da posição,
o nível de rotação é inclinado após o nivelamento,
exactamente de acordo com o valor memorizado.
– Com dois eixos inclinados, a função de aviso con-
tra choque é automaticamente desactivada. Não
será reconhecido se o instrumento de medição é
mudado de posição.
– Após mudar a posição do instrumento de medição,
com inclinação de ambos os eixos ou com a função
de aviso contra choque desligada, o instrumento de
medição é desligado e ligado novamente. Após li-
gar o nível de rotação, deverá primeiro nivelar na ho-
rizontal, antes de inclinar novamente, com exacti-
dão, de acordo com os valores memorizados.
Inclinações em apenas um eixo deveriam ser ajusta-
das no eixo Y, já que é mais fácil alinhar o instrumento
de medição com as ajudas de alinhamento 12 ao
longo deste eixo.
OBJ_BUCH-971-001.book Page 69 Wednesday, August 12, 2009 8:46 AM
