Svenska | 1132 610 A15 117 12.8.09
In- och urkoppling (LM800DP)
f Rikta aldrig laserstrålen mot människor eller
djur och rikta inte heller blicken mot laser-
strålen även om du står på längre avstånd.
f Lämna inte påkopplat mätverktyg utan upp-
sikt, stäng alltid av mätverktyget efter avslu-
tat arbete. Risk finns att andra personer bländas
av laserstrålen.
För Inkoppling av mätverktyget tryck På-/Av-knap-
pen 4. Batterimodulens laddningsindikator 3 lyser.
Genast efter inkoppling sänder mätverktyget en varia-
bel laserstråle 12 och en laserstråle 19 uppåt.
Mätverktyget startar genast när den automatiska nivel-
leringen slås på. Under grovnivelleringen blinkar lasern
i punktdrift. Efter avslutad grovnivellering lyser laserstrå-
larna permanent och mätverktyget startar automatiskt i
den funktion som lagrats vid frånkopplingen. Inom
60 sekunder nivelleras mätverktyget exakt.
Vid fabriken har en automatisk chockvarningsfunktion
kopplats in, chockvarningsfunktionen 9 lyser i rött.
För Frånkoppling tryck På-Av-knappen 4 minst i 3 s
tills chockvarningsindikeringen 9 och indikatorn för
arbete utan nivelleringsautomatik 7 blinkar.
Driftsätt
X- och y-axelns förlopp
X- och y-axeln är markerade på huset bredvid rota-
tionshuvudet. Med inriktningshjälpen 15 underlättas
mätverktygets inriktning längs y-axeln.
Rotationsfunktion (LM800GR)
Mätverktyget fungerar uteslutande i rotationsfunktion
med fast rotationshastighet även användbar för en
lasermottagare.

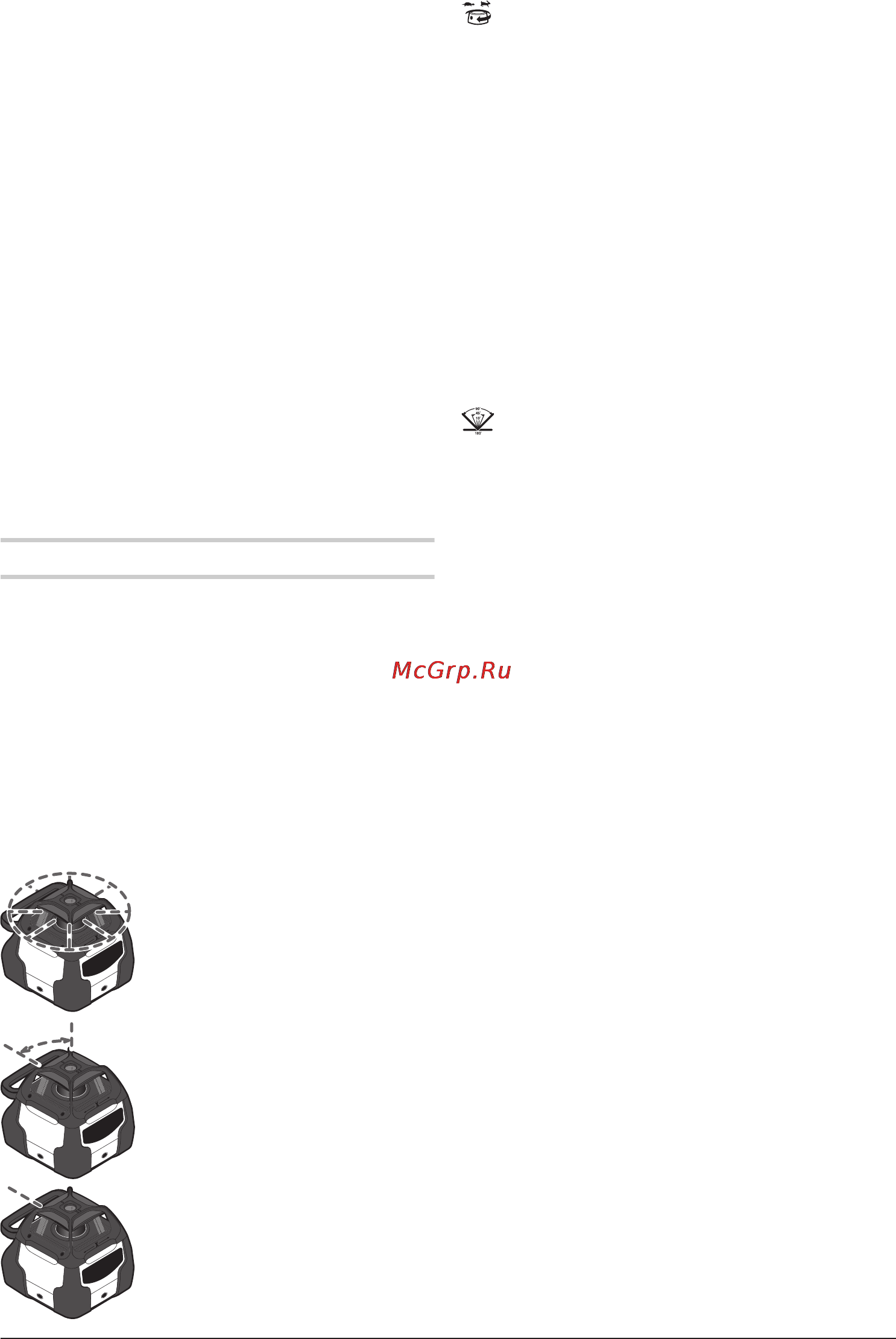

Översikt (LM800DP)
De tre driftsätten är möjliga både i mätverktygets hori-
sontal- och vertikalläge.
Rotationsfunktion
Rotationsfunktionen rekommende-
ras när lasermottagare används.
Du kan välja mellan olika rotations-
hastigheter.
Linjefunktion
I detta driftsätt rör sig den variabla
laserstrålen inom en begränsad
öppningsvinkel. Härvid är laserstrå-
lens siktbarhet bättre än i rotations-
funktion. Du kan välja mellan fyra
öppningsvinklar.
Punktfunktion
I detta driftsätt har den variabla
laserstrålen den bästa siktbarhe-
ten. Den används t.ex. för enkel
projicering av höjder eller för kon-
troll av fluktning.
Rotationsfunktion, punktfunktion
(600/300/150 min
-1
, 0 min
-1
) (LM800DP)
Tryck för omkoppling till rotationsfunktion knappen för
rotationsfunktion 23. Rotationsfunktionen startar med
senast inställd eller högsta rotationshastigheten.
För ändring av rotationshastigheten tryck på nytt
knappen för rotationsfunktion 23. Rotationshastighe-
ten minskar varje gång knappen trycks. Efter den läg-
sta rotationshastigheten kopplar mätverktyget om till
punktfunktion. När knappen 23 trycks, återgår mät-
verktyget till rotationsfunktion med högsta rotations-
hastighet.
Vid användning av lasermottagare skall högsta rota-
tionshastigheten väljas. För arbeten utan lasermotta-
gare ska för bättre siktbarhet av laserstrålen
rotationshastigheten reduceras och laserglasögon 26
användas.
Linjefunktion, punktfunktion
(10°/45°/90°/180°, 0°) (LM800DP)
Tryck för omkoppling till linjefunktion knappen för linje-
funktion 22. Mätverktyget startar med minsta öpp-
ningsvinkeln.
För ändring av öppningsvinkeln tryck knappen för lin-
jefunktion 22. Öppningsvinkeln förstoras i steg. Efter
största öppningsvinkeln kopplar mätverktyget om till
punktfunktion. Efter upprepad tryckning på knappen
22 återgår mätverktyget till linjefunktion med den
minsta öppningsvinkeln.
Anvisning: Till följd av trögheten kan lasern i ringa
grad svänga ut över laserlinjens slutpunkter.
Undre laserstrålens aktivering/avaktivering
(LM800DP)
Tryck för undre lodstrålens till- eller frånslag helt kort
(kortare än 3 s) På-Av-knappen 4.
Svängning av laserpunkt/laserlinje i rotations-
planet (LM800DP)
Laserpunkten resp. laserlinjen kan i mätverktygets
horisontal- och vertikalläge stegvis svängas 360°
inom rotationsplanet. För medurssvängning tryck
knappen 21 och för moturssvängning tryck knappen
20. När knapparna hålls nedtryckta ökar rotationshu-
vudets rörelse i önskad riktning.
Inriktning av rotationsplanet i vertikalläge
(LM800DP)
I mätverktygets vertikalläge och rotationsfunktion kan
rotationsplanet svängas kring y-axeln för enkel flukt-
ning eller parallell inriktning. Tryck knappen för med-
ursvridning 21 eller för motursvridning 20.
Med fjärrkontrollen 30 kan även laserpunkten eller
laserlinjen vridas kring y-axeln.
Svängning är möjlig inom ett område på
± 10 %.
OBJ_BUCH-1035-001.book Page 113 Wednesday, August 12, 2009 11:06 AM
