66 | Português 2 610 A15 117 • 12.8.09
Além de influências externas, as influências específi-
cas do aparelho (como p.ex. quedas ou golpes fortes)
também podem levar a divergências. Portanto deverá
controlar a precisão do instrumento de medição antes
de iniciar cada trabalho.
Para o controlo da exactidão o funcionamento rotativo
e utilize se necessário o receptor de laser, para mar-
car o centro do raio laser circunferencial.
Se o instrumento de medição ultrapassar a divergên-
cia máxima num dos controlos, deverá ser reparado
por um serviço pós-venda Bosch.

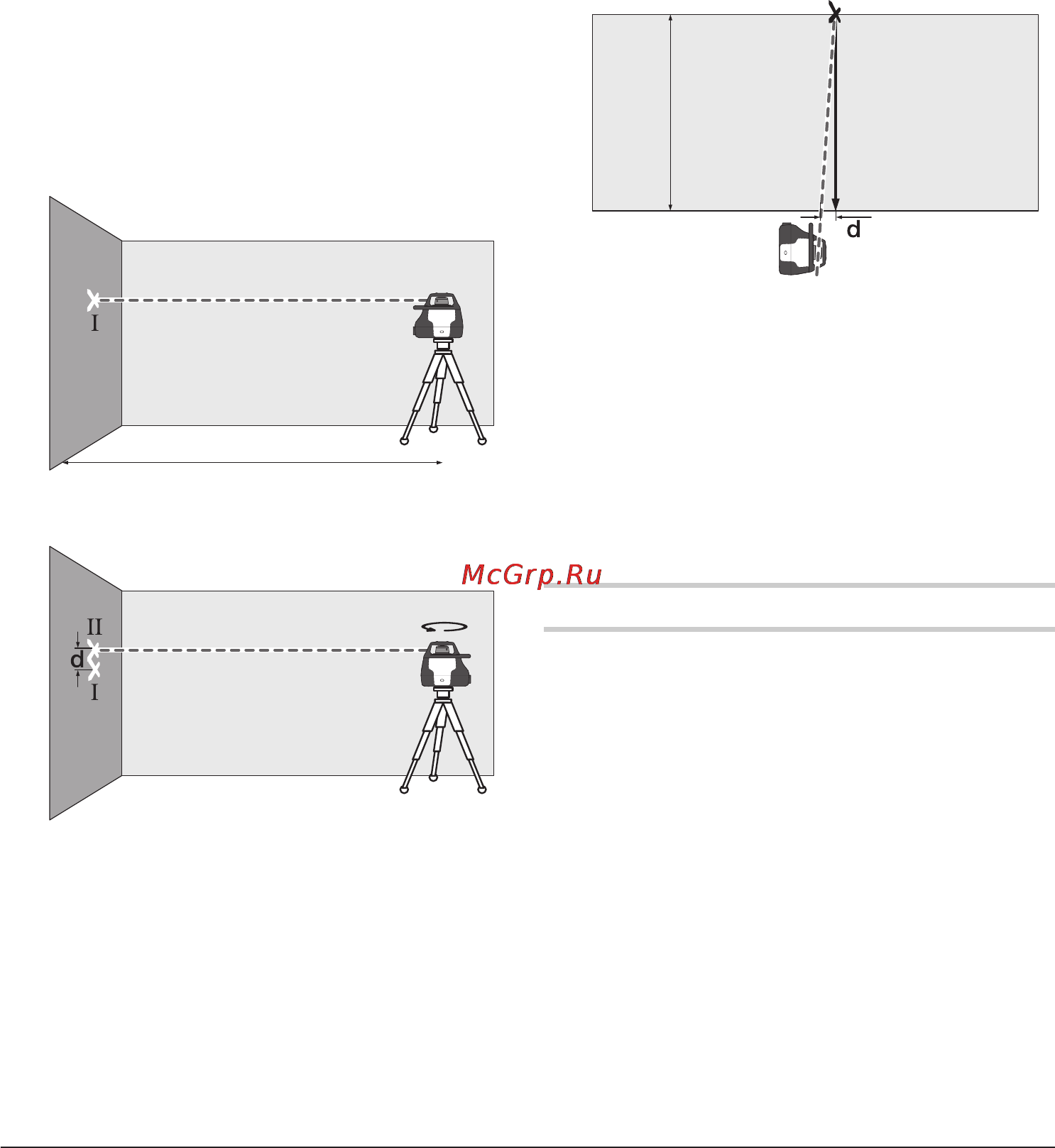

Controlar a exactidão de nivelamento na posi-
ção horizontal
Para o controlo é necessário uma distância de medi-
ção livre de 30 m sobre uma superfície firme na frente
de uma parede. Se necessário deverá ser executado
um completo processo de medição para o eixo X e
para o eixo Y.
– Montar o instrumento de medição na posição hori-
zontal a uma distância de 30 m da parede, sobre
um tripé ou colocá-la sobre uma superfície firme e
plana. Ligar o instrumento de medição.
– Após terminar o nivelamento, deverá marcar o cen-
tro do raio de laser na parede (ponto I).
– Girar o instrumento de medição 180°, permitir que
possa se nivelar e marcar o centro do raio do laser
na parede (ponto II). Observe que o ponto II
esteja o mais vertical possível acima ou abaixo do
ponto I.
– A diferença d entre os dois pontos marcados I e II
sobre a parede A, é a divergência de altura real do
instrumento de medição para o eixo medido.
Repetir o processo de medição para os outros eixos.
Girar o instrumento de medição por respectivamente
90° antes do processo de medição.
Numa distância de 2 x 30 m = 60 m a máxima diver-
gência admissível deverá ser de:
60 m x
± 0,05 mm/m = ± 3mm.
A diferença d entre os pontos I e II só deve ser de no
máximo 3 mm para cada um dos dois processos de
medição.
Controlar a exactidão de nivelamento na posi-
ção vertical (LM800DP)
Para o controlo é necessário uma distância de medi-
ção livre de 10 m sobre uma superfície firme na frente
de uma parede. Fixar um fio de prumo à parede.
– Montar o instrumento de medição em posição ver-
tical, sobre um tripé ou colocá-lo sobre uma super-
fície firme e plana. Ligar o instrumento de medição
e aguardar o nivelamento.
– Alinhar o instrumento de medição de modo que o
raio laser atinja exactamente o centro da extremi-
dade superior do fio de prumo. A diferença d entre
o raio laser e o fio de prumo na extremidade infe-
rior do fio, é a divergência entre o instrumento de
medição e a vertical.
A um percurso de medição de 10 m de altura, a
máxima divergência admissível é de:
10 m x
± 0,1 mm/m = ± 1mm.
A diferença d só deve ser de no máximo 1 mm.
Indicações de trabalho
f Para marcar só deve ser utilizado o centro
do ponto do raio laser. O tamanho do ponto do
raio laser modifica-se com a distância.
Óculos para visualização de raio laser (acessório)
Os óculos de visualização de raio laser filtram a luz
ambiente. Com isto a luz vermelha do laser parece
mais clara para os olhos.
f Não utilizar óculos de visualização de raio
laser como óculos de protecção. Óculos de
visualização de raio laser servem para reconhecer
o raio laser com maior facilidade, e portanto, não
protegem contra radiação laser.
f Não utilizar óculos de visualização de raio
laser como óculos de protecção, nem no
trânsito rodoviário. Óculos de visualização de
raio laser não oferecem uma completa protecção
contra raios UV e reduzem a percepção de cores.
30 m
180˚
10 m
