Ponovite merilni postopek za drugo os. Zavrtite
merilno orodje pred začetkom vsakega merilnega
postopka za 90°.
Na merilni razdalji 2 x 30 m = 60 m znaša
maksimalni dovoljeni odklon:
60 m x
± 0,05 mm/m = ± 3mm.
Razlika d med točkama I in II sme zato pri vsakem
posameznem od teh dveh merilnih postopkov
znašati največ 3 mm.

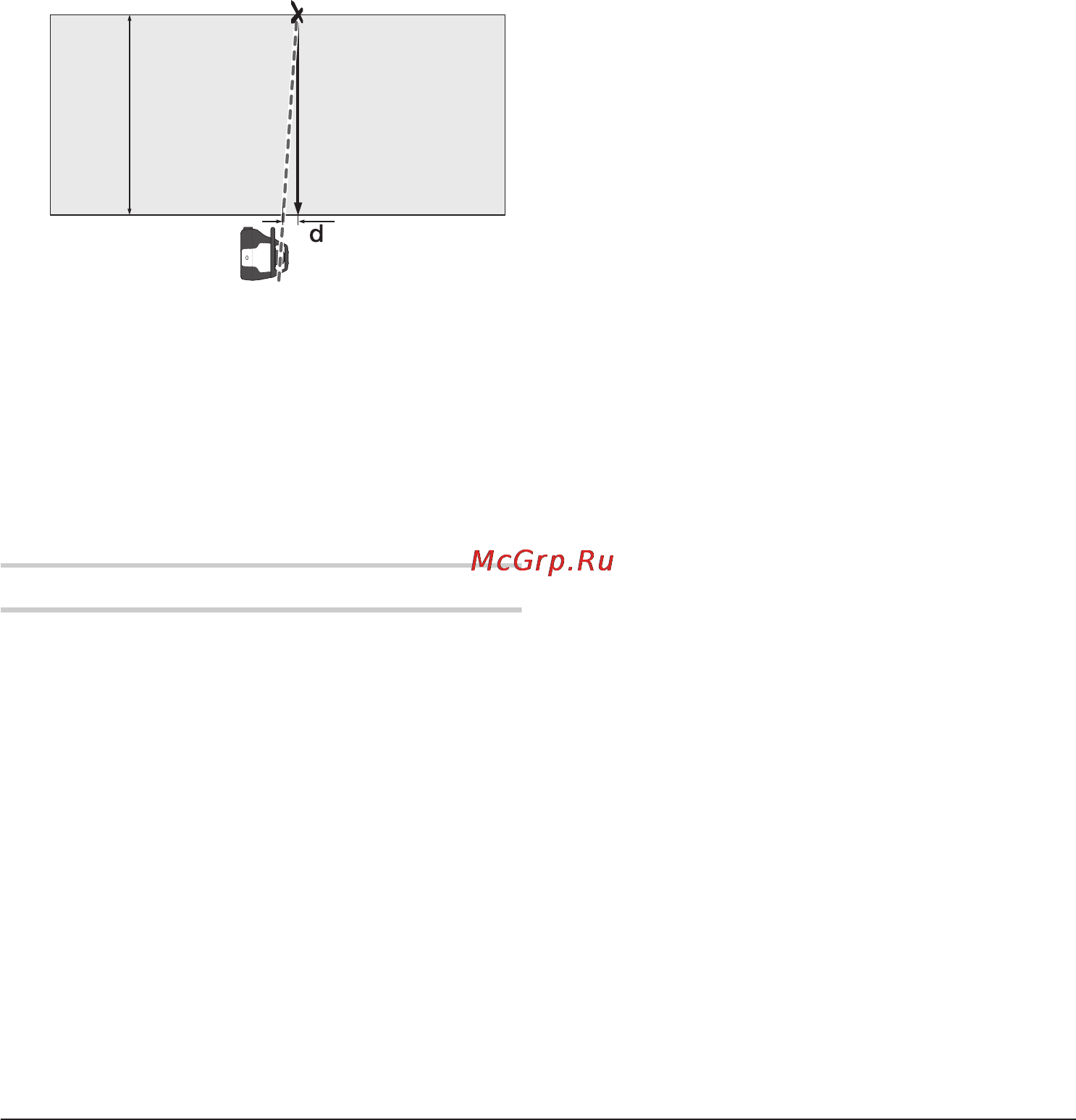

Preveranje nivelirne natančnosti pri navpični
legi (LM800DP)
Za preverjanje potrebujete prosto merilno razdaljo
na trdi podlogi pred steno z višino 10 m. Na steni
pritrdite vrvico lota.
Montirajte merilno orodje v navpični legi na
stativ ali ga postavite na trdno, ravno podlogo.
Vklopite merilno orodje in pustite, da se nivelira.
Naravnajte merilno orodje tako, da bo laserski
žarek na zgornjem koncu natančno v sredini
zadel vrvico lota. Razlika d med laserskim
žarkom in vrvico lota na spodnjem koncu vrvice
je odklon merilnega orodja od navpičnice.
Pri merilni razdalji višine 10 m znaša maksimalni
dovoljeni odklon:
10 m x
± 0,1 mm/m = ± 1 mm.
Razlika d sme posledično znašati maksimalno 1 mm.
Navodila za delo
f Za označevanje uporabite vedno samo
sredino laserske pike. Velikost laserske pike
se z oddaljenostjo spreminja.
Očala za vidnost laserskega žarka (pribor)
Očala za vidnost laserskega žarka filtrirajo svetlobo
okolice. S tem postane rdeča svetloba laserskega
žarka svetlejša za oko.
f Očal za vidnost laserskega žarka ne upo-
rabljajte namesto zaščitnih očal. Očala za
vidnost laserskega žarka so namenjena
boljšemu razpoznavanju laserskega žarka,
vendar oči ne varujejo pred laserskim sevanjem.
f Očal za vidnost laserskega žarka ne uporab-
ljajte namesto sončnih očal oziroma med vož-
njo v cestnem prometu. Očala za vidnost laser-
skega žarka ne zagotavljajo popolne UV-zaščite
in zmanjšujejo sposobnost zaznavanja barv.
Delo z laserskim sprejemnikom (pribor)
(glejte sliko A)
Pri neugodnih svetlobnih razmerah (svetla okolica,
direktni vpad sonca) in na večje razdalje uporabite
laserski sprejemnik 27 zaradi boljšega najdenja
laserskega žarka.
LM800DP: Pri delu z laserskem sprejemnikom
izberite rotacijsko obratovanje z največjo rotacijsko
hitrostjo.
Ko delate za laserskim sprejemnikom, preberite in
upoštevajte pripadajočo navodilo za obratovanje.
Delo z daljinskim krmilnikom (pribor)
Pri pritiskanju tipk se lahko niveliranje merilnega
orodja izgubi, tako da se rotacija za kratek čas
ustavi. Z uporabo daljinskega krmilnika 30 se lahko
temu učinku izognete.
Sprejemne leče 6 za daljinski upravljalec se
nahajajo pod tipkovnico ter na obeh straneh
merilnega orodja.
Pri delu z daljinskim upravljalcem 30 glejte
Daljinski upravljalec, stran 302.
Delo s stativom (pribor)
Merilno orodje razpolaga z enim prijemalom stativa
5/8" 5 za vodoravno in navpično obratovanje.
Postavite merilno orodje s prijemalom za stativ 5 na
5/8"-navoj in ga privijte z nastavitvenim vijakom
stativa.
Pred vklopom merilnega orodja morate grobo
naravnati stativ.
Delo s stenskim držalom in izravnalno enoto
(pribor) (glejte sliko B)
Merilno orodje lahko montirate tudi na stenskem
držalu z enoto za naravnavanje 29. V ta namen
privijte vijak 5/8" stenskega držala v eno od
prijemal za stativ 5 na merilnem orodju.
Montaža na steno: Montaža na steno je pri-
poročljiva pri izvajanju del, ki ležijo nad izvlečno
višino stativa ali pri delih na nestabilni podlagi in
brez stativa. V ta namen stensko držalo 29 z
montiranim merilnim orodjem pritrdite kar najbolj
navpično na steno.
Montaža na stativ: Stensko držalo 29 lahko prav
tako s prijemalom stativa na zadnji strani privijete
na stativ. Ta pritrditev je posebno priporočljiva pri
izvajanju del, pri katerih naj bi bila rotacijska
ravnina usmerjena na neko referenčno črto.
S pomočjo enote za naravnavanje lahko montirano
merilno orodje premaknete navpično (pri montaži
na steno) oz. vodoravno (pri montaži na stativ) v
območju 15 cm.
10 m
