120 | Norsk 2 610 A15 119 • 22.10.09

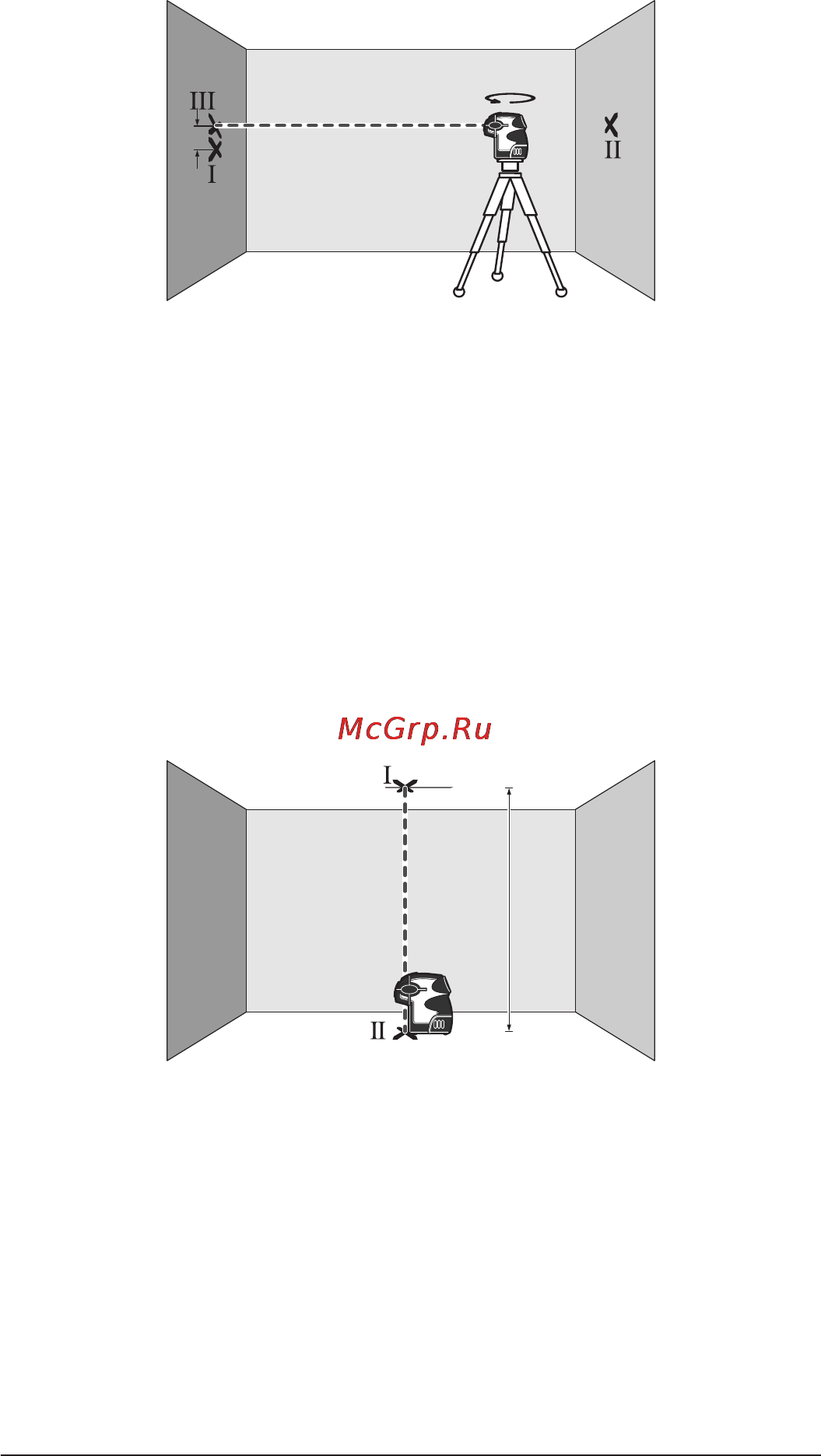

– Drei måleverktøyet 180°, uten å forandre høyden. La det nivellere og marker
midten av punktet til laserstrålen på vegg A (punkt III). Pass på at punkt III
er så loddrett over hhv. under punkt I som mulig.
– Differansen d til de to markerte punktene I og III på veggen A gir det virke-
lige høydeavviket til måleverktøyet langs langsaksen.
På målestrekningen 2 x 20 m = 40 m er det maksimale tillatte avviket:
MP3: 40mx
± 0,2 mm/m = ±8mm.
XP5: 40mx
± 0,2 mm/m = ±8mm.
Differansen d mellom punktene I og III kan derfor på MP3 være maksimalt
8 mm og på XP5 maksimalt 8 mm.
Kontroll av loddrett nivellernøyaktighet
Til kontrollen trenger du en fri målestrekning på fast grunn med en avstand på
ca. 5 m mellom gulv og tak.
– Tegn en rett strek på taket.
– Plasser måleverktøyet slik at den øvre loddestrålen treffer mot streken på
taket. La måleverktøyet nivelleres. Avmerk midten på det øvre laserpunktet
på streken på taket (punkt I). Avmerk midten på nedre laserpunkt på gulvet
(punkt II).
d
180˚
A
B
5 m
OBJ_BUCH-1022-002.book Page 120 Thursday, October 22, 2009 4:22 PM
