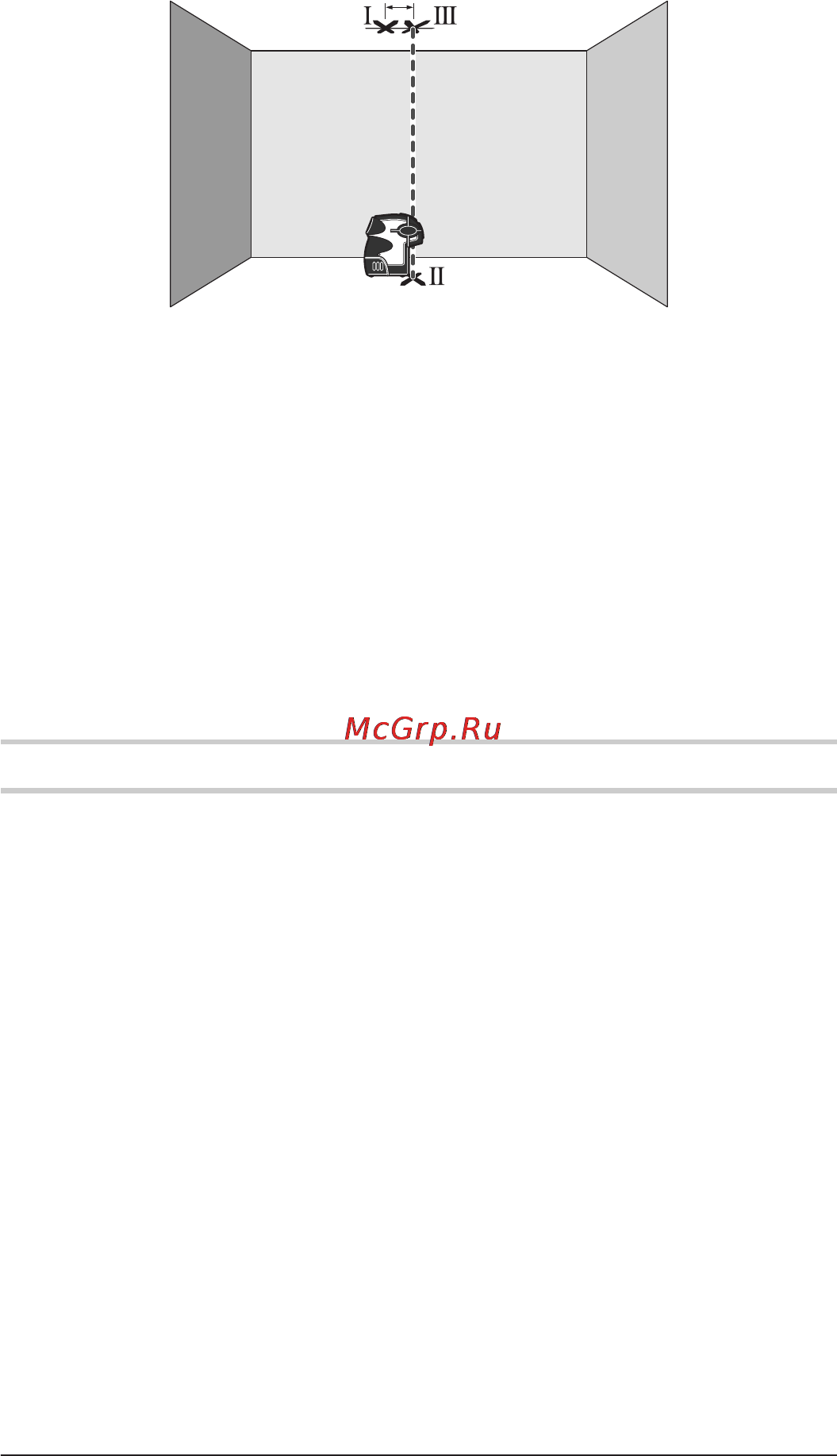

– Girar o instrumento de medição por 180°. Posicioná-lo de modo que o cen-

tro do ponto de laser inferior esteja em cima do ponto já marcado II e que

o ponto de laser superior esteja na linha do tecto. Deixar o instrumento de

medição se nivelar. Marcar o centro do ponto de laser superior na linha do

tecto (ponto III).

– A diferença d entre os dois pontos marcados I e III sobre o tecto, é a diver-

gência real do instrumento de medição em relação à vertical.

Numa distância de 2 x 5 m = 10 m a máxima divergência admissível deverá ser

de:

MP3: 10mx

± 0,2 mm/m = ± 2mm.

XP5: 10mx

± 0,3 mm/m = ±3mm.

A diferença d entre os pontos I e II só deve ter no MP3 no máximo 2 mm e no

XP5 no máximo 3 mm.

Indicações de trabalho

f Para marcar só deve ser utilizado o centro do ponto do raio laser.

O tamanho do ponto do raio laser modifica-se com a distância.

Fixar com íman (MP3)

É possível fixar o instrumento de medição a peças metálicas com os ímans 4.

Fixar com o dispositivo de fixação

Colocar o instrumento de medição no alojamento 8 do suporte 9. Alinhar apro-

ximadamente o suporte antes de ligar o instrumento de medição.

– Girar o instrumento de medição no suporte 9, para o lado ou para trás, para

tornar o raio de prumo inferior visível.

– Girar o instrumento de medição no suporte 9, para transferir alturas com o

raio de laser horizontal.

Com o suporte 9 há as seguintes possibilidades de fixar o instrumento de medi-

ção:

– Montar o suporte 9 com a fixação de tripé de 1/4" 10 num tripé de fotografia

de tipo comercial. Para a fixação num tripé de tipo comercial deverá usar

uma fixação de tripé de 5/8" 12.

– É possível fixar o suporte 9 a peças metálicas com os ímans 4.

– Em tubos ou em objectos semelhantes, o suporte 9 pode ser fixo com um

cinto, que é puxado pelo guia do cinto 11.
