194 | Slovensky 2 610 A15 119 • 22.10.09

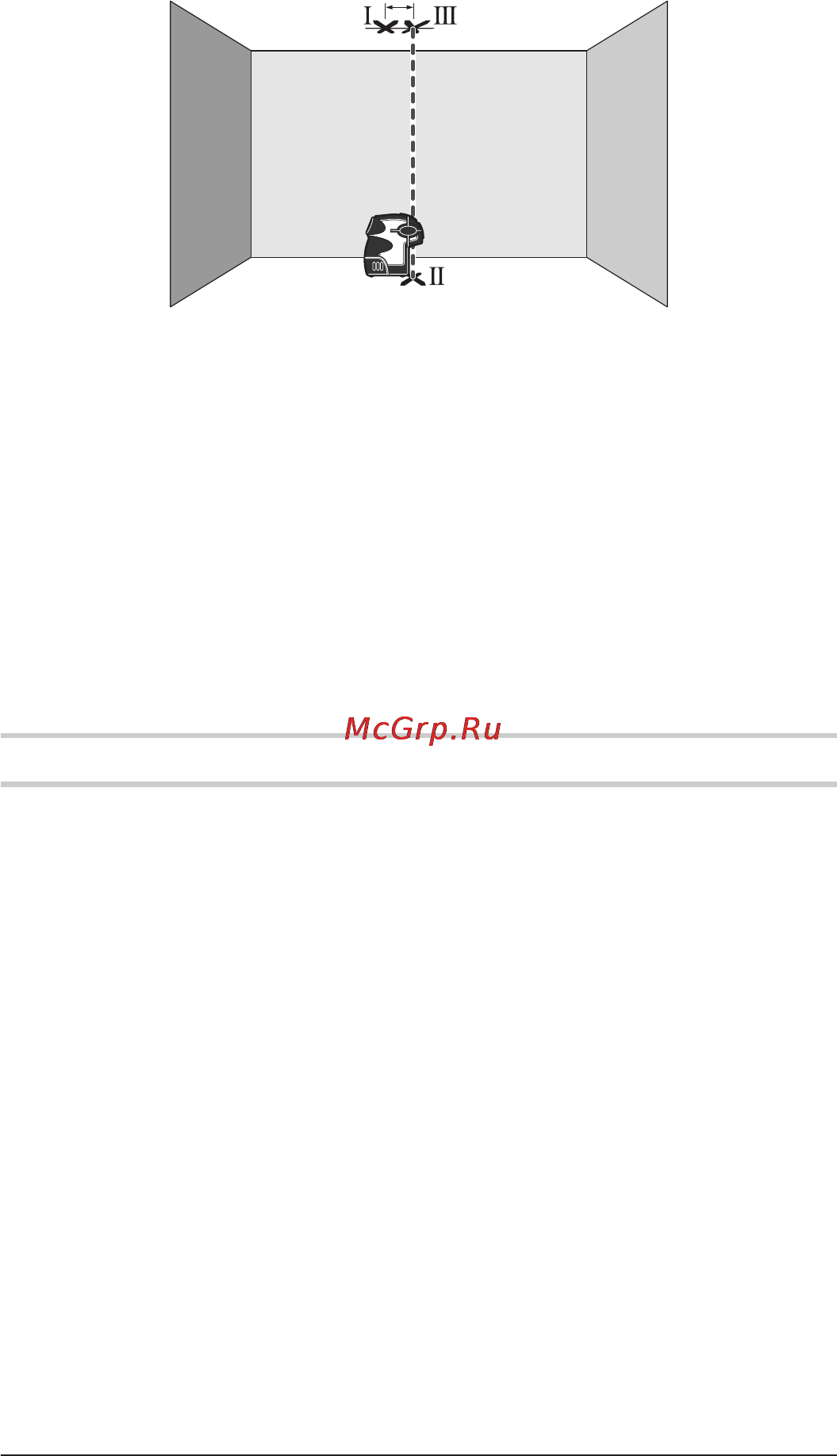

– Otočte merací prístroj o 180°. Dajte ho do takej polohy, aby stred
dolného laserového bodu ležal na predtým označenom bode II a horný
laserový bod aby sa nachádzal na čiare na strope. Nechajte, aby sa
merací prístroj naniveloval. Označte stred horného laserového bodu na
čiare na strope (bod III).
– Rozdiel d oboch označených bodov I a III na strope dáva skutočnú
odchýlku meracieho prístroja od zvislice (zvislej polohy).
Na meracej trase 2 x 5 m = 10 m smie ma maximálne prípustná odchýlka
hodnotu:
MP3: 10 m x
± 0,2 mm/m = ± 2 mm.
XP5: 10 m x
± 0,3 mm/m = ± 3 mm.
Rozdiel d medzi bodmi I a III smie ma potom pri MP3 hodnotu maximálne
2 mm a pri XP5 maximálne 3 mm.
Pokyny na používanie
f Na označovanie používajte vždy iba stred laserového bodu. Vekos
laserového bodu sa vzdialenosou mení.
Upevnenie pomocou magnetu (MP3)
Na oceových súčiastkach sa dá merací prístroj upevni pomocou
magnetov 4.
Upevnenie pomocou držiaka
Vložte merací prístroj do upevňovacieho mechanizmu 8 držiaka 9. Ešte
predtým, ako zapnete merací prístroj, držiak zhruba vyrovnajte.
– Otočte merací prístroj na držiaku 9 nabok alebo smerom dozadu, aby
ste zviditenili dolný zvislý laserový lúč.
– Otočte merací prístroj na držiaku 9, aby ste vodorovným laserovým
lúčom mohli prenáša výšky.
Pomocou držiaka 9 máte nasledujúce možnosti upevnenia meracieho
prístroja:
– Namontujte držiak 9 statívovým uchytením 1/4" 10 na nejaký bežný
fotografický statív. Na upevnenie na bežný stavebný statív použite
statívové uchytenie 5/8" 12.
– Na oceových súčiastkach sa dá držiak 9 upevni pomocou magnetov 4.
– Na rúrkach alebo na podobných predmetoch sa dá držiakg 9 upevni
pomocou bežného remeňa, ktorý sa prevlečie cez vedenie remeňa 11.
d
OBJ_BUCH-1022-002.book Page 194 Thursday, October 22, 2009 4:22 PM
