Slovensky | 1932 610 A15 119 • 22.10.09
– Otočte merací prístroj o 180°, bez toho, aby ste zmenili jeho výšku.
Nechajte ho, aby sa naniveloval a označte stred bodu laserového lúča
na stene A (bod III). Dávajte pritom pozor na to, aby sa bod III
nachádzal poda možnosti zvislo nad resp. pod bodom I.
– Rozdiel d oboch označených bodov I a III na stene dáva skutočnú
výškovú odchýlku meracieho prístroja pozdĺž pozdĺžnej osi.
Na meracej trase 2 x 20 m = 40 m smie ma maximálne prípustná odchýlka
hodnotu:
MP3: 40mx
± 0,2mm/m=±8mm.
XP5: 40 m x
± 0,2mm/m=±8mm.
Rozdiel d medzi bodmi I a III smie ma potom pri MP3 hodnotu maximálne
8 mm a pri XP5 maximálne 8 mm.

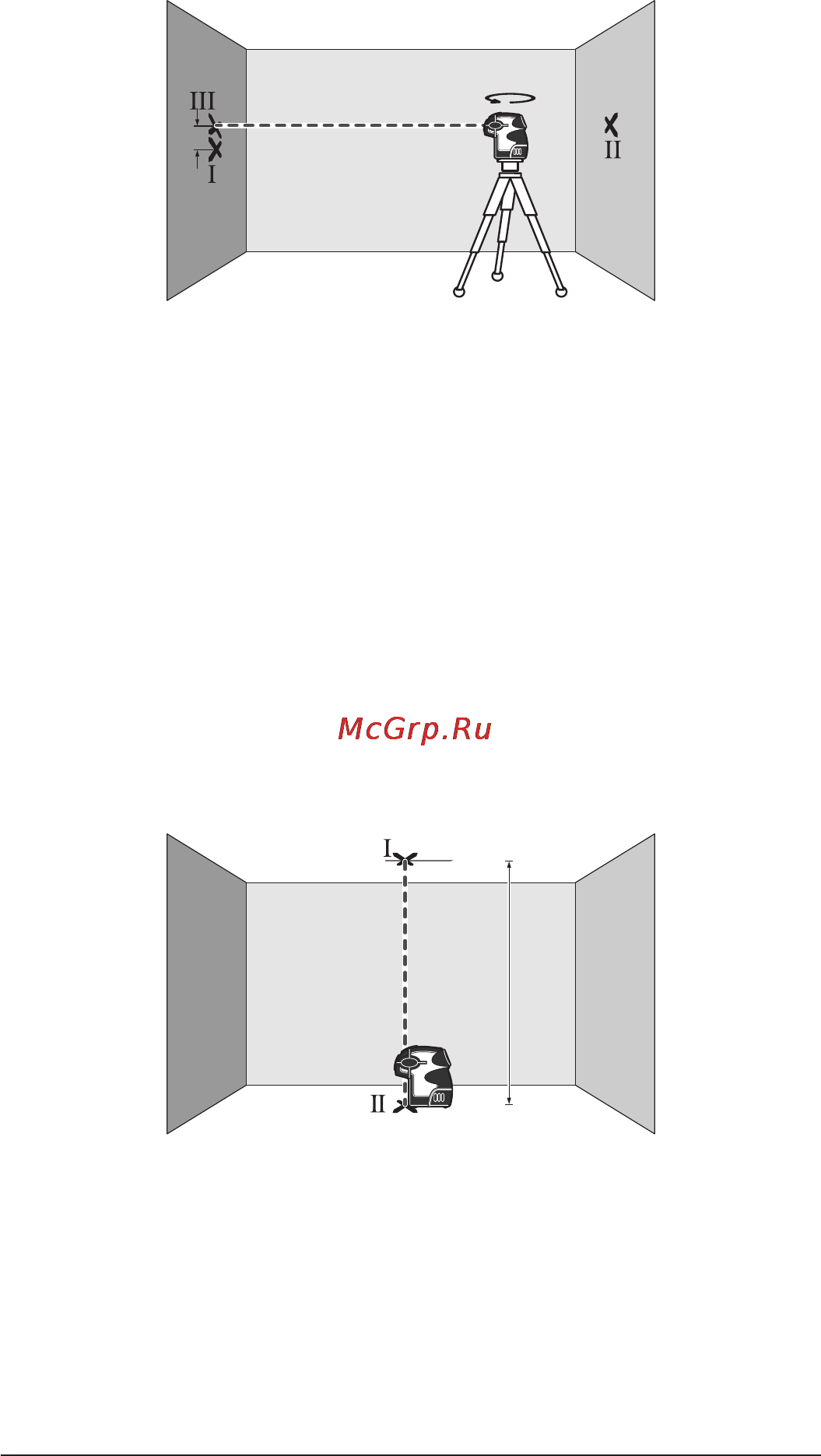

Kontrola presnosti zvislej samonivelácie
Na túto kontrolu budete potrebova vonú meraciu trasu na pevnom
podklade so vzdialenosou cca 5 m medzi podlahou a stropom.
– Nakreslite na strope rovnú čiaru.
– Dajte merací prístroj do takej polohy, aby sa horný zvislý laserový lúč
dotýkal čiary na strope. Nechajte, aby sa merací prístroj naniveloval.
Označte stred horného laserového bodu na čiare na strope (bod I).
Označte okrem toho stred dolného laserového bodu na podlahe
(bod II).
d
180˚
A
B
5 m
