206 | Magyar 2 610 A15 119 • 22.10.09

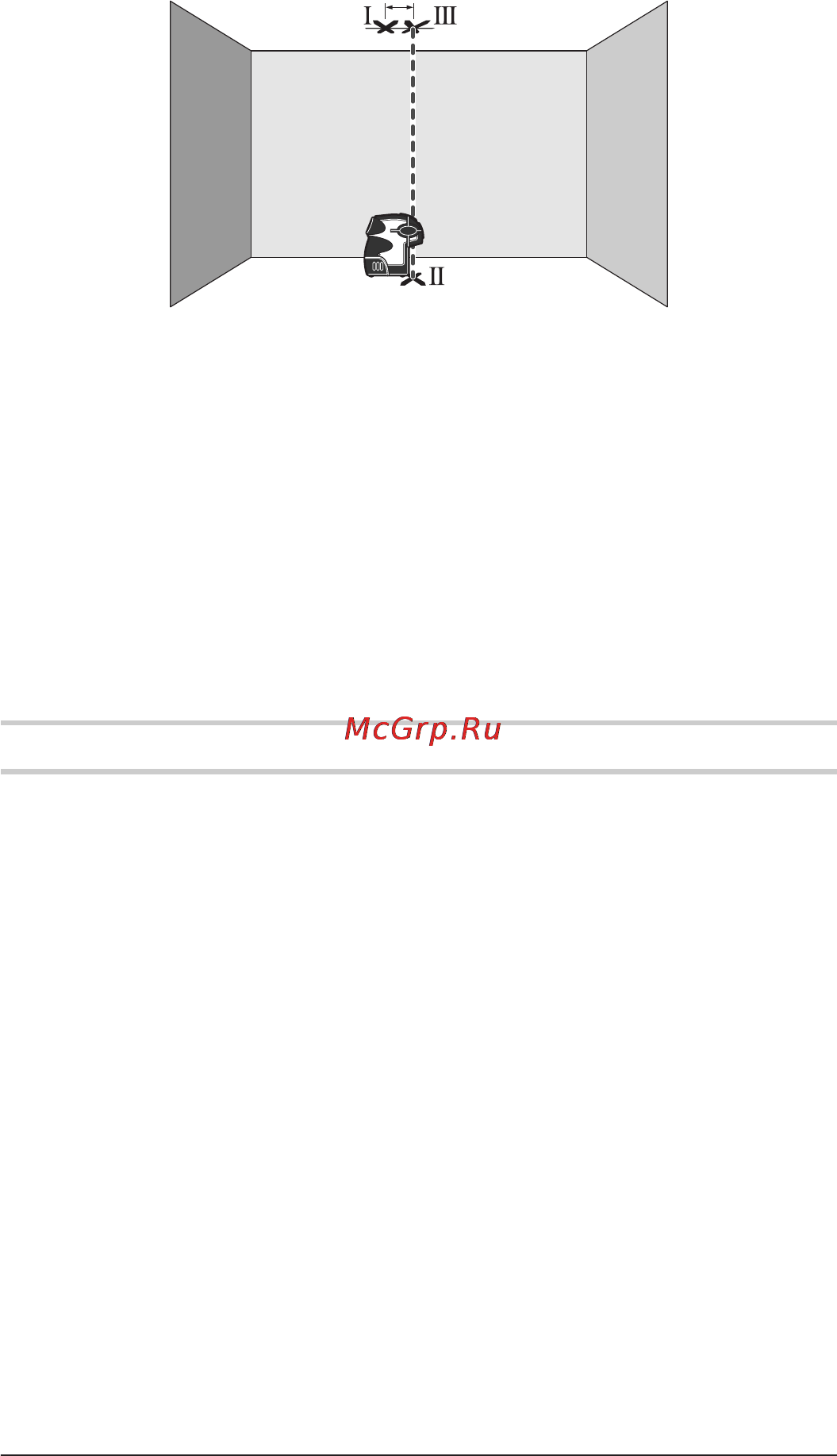

– Forgassa el a mérőműszert 180°-kal. Állítsa be úgy a mérőműszert,
hogy az alsó lézerpont közepe a már megjelölt II pontra essen és a felső
lézerpont a mennyezetre rajzolt vonalon legyen. Várja meg, amíg a
mérőműszer végrehajtja az automatikus szintezést. Jelölje meg a
mennyezeten a vonalon a felső lézerpont közepét (III pont).
– A mennyezeten bejelölt két pont (I és III) közötti d különbség megadja
a mérőműszer által okozott, a függőlegestől való tényleges eltérést.
Egy 2 x 5 m = 10 m mérési szakaszon az eltérés legnagyobb megengedett
értéke:
MP3: 10 m x
± 0,2 mm/m = ± 2 mm.
XP5: 10 m x
± 0,3 mm/m = ± 3 mm.
A d különbségnek így az I és III pont között az MP3 esetén legfeljebb a
2 mm, és az XP5 esetén legfeljebb a 3 mm értéket szabad elérnie.
Munkavégzési tanácsok
f A jelöléshez mindig csak a lézerpont középpontját használja. A
lézerpont méretei a távolsággal változnak.
Rögzítés mágnessel (MP3)
A mérőműszert a 4 mágnesekkel acélalkatrészekre lehet erősíteni.
Rögzítés a tartóval
Tegye bele a mérőműszert a 9 tartó 8 felfogó egységébe. Állítsa be durván
a tartót, mielőtt bekapcsolná a mérőműszert.
– Forgassa el a mérőműszert a 9 tartón oldalra, vagy hátra, hogy
láthatóvá váljon az alsó függőleges sugár.
– Fordítsa el a mérőműszert a 9 tartón, hogy a vízszintes lézerdugárral
magasságokat tudjon átvinni.
A 9 tartó segítségével a következő lehetőségek állnak rendelkezésre a
mérőműszer rögzítésére:
– Szerelje fel a 9 tartót a 10 1/4"-es műszerállványcsatlakozóval egy a
kereskedelemben szokványosan kapható fényképezőállványra. Egy a
kereskedelemben szokványosan kapható háromlábú építkezési
műszerállványra való felerősítéshez használja a 12 5/8"-os
műszerállványcsatlakozót.
– A 9 tartót a 4 mágnesekkel acélalkatrészekre lehet erősíteni.
– A 9 tartót egy hevederrel csövekre és hasonló alkatrészekre lehet
erősítani, a hevedert ehhez keresztül kell fűzni a 11 hevedervezetésen.
d
OBJ_BUCH-1022-002.book Page 206 Thursday, October 22, 2009 4:22 PM
