Srpski | 2672 610 A15 119 • 22.10.09

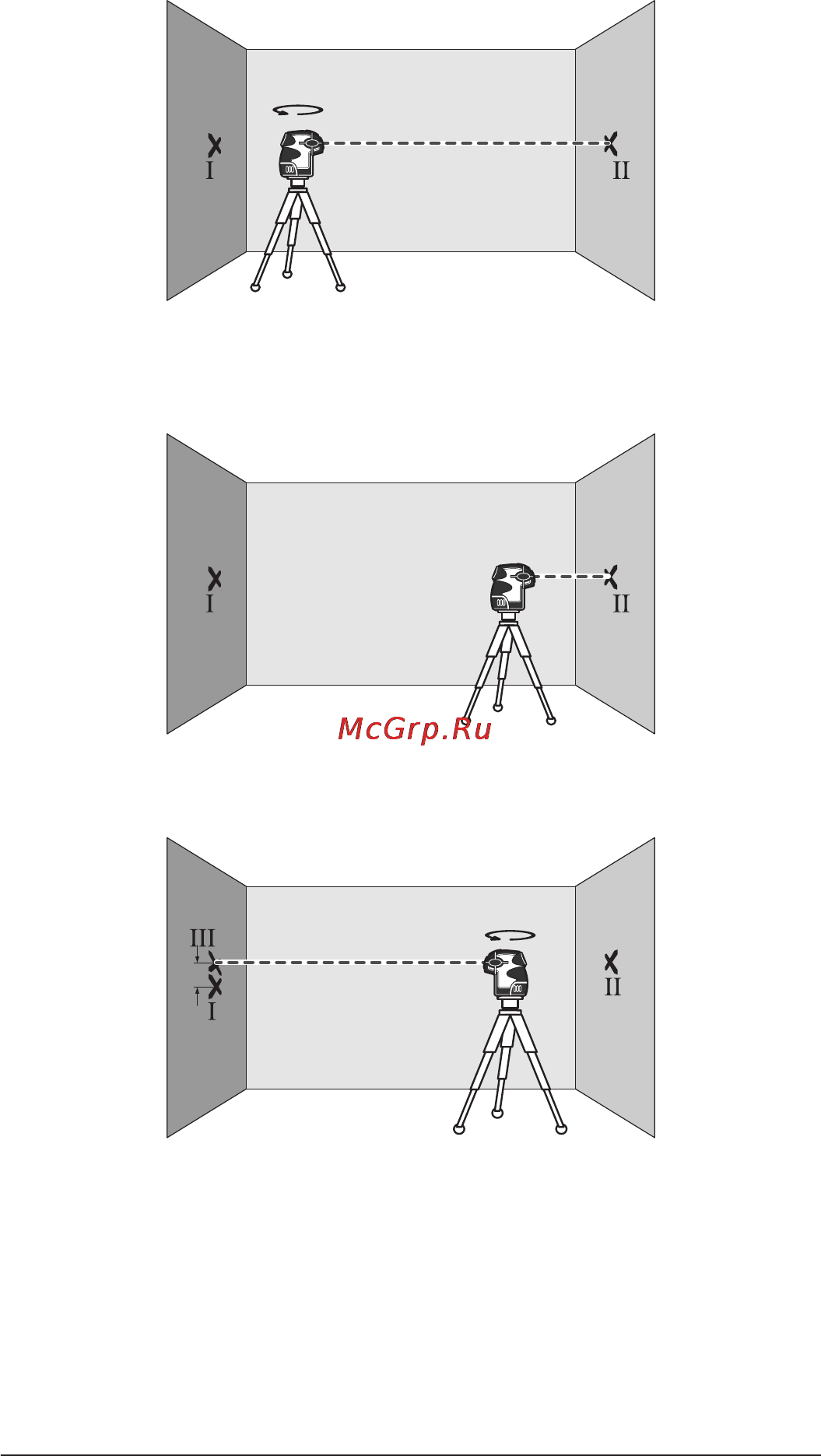

– Okrenite merni alat za 180°, iznivelišite ga i markirajte sredinu tačke
laserskog zraka na zidu preko puta B (tačka II).
– Postavite merni alat ne okrećući ga blizu zida B, uključite ga i pustite da
se niveliše.
– Centrirajte merni alat po visini tako (pomoću stativa ili u datom slučaju
sa podmetačima), da sredina tačke laserskog zraka tačno pogadja
prethodno markiranu tačku II na zidu B.
– Okrenite merni alat za 180° ne menjajući visinu. Pustite da se niveliše i
označite tačkastu sredinu laserskog zraka na zidu A (tačka III). Pazite
pritom, da je tačka III što vertikalnija odnosno nalazi se ispod tačke I.
– Razlika d obe označene tačke I i III na zidu A daju stvarno visinsko
odstupanje mernog alata duž dužne ose.
Na mernoj liniji od 2 x 20 m = 40 m iznosi maksimalno dozvoljeno odstupanje:
MP3: 40mx± 0,2mm/m=±8mm.
XP5: 40 m x
± 0,2mm/m=±8mm.
Razlika d izmedju tačaka I i III sme dakle kod MP3 da najviše iznosi 8 mm
i kod XP5 najviše 8 mm.
A
B
180˚
A
B
d
180˚
A
B
