268 | Srpski 2 610 A15 119 • 22.10.09
Kontrola vertikalne tačnosti nivelisanja
Za kontrolu potrebna Vam je slobodna merna linija na čvrstoj podlozi sa
jednim rastojanjem od ca. 5 m izmedju poda i plafona.

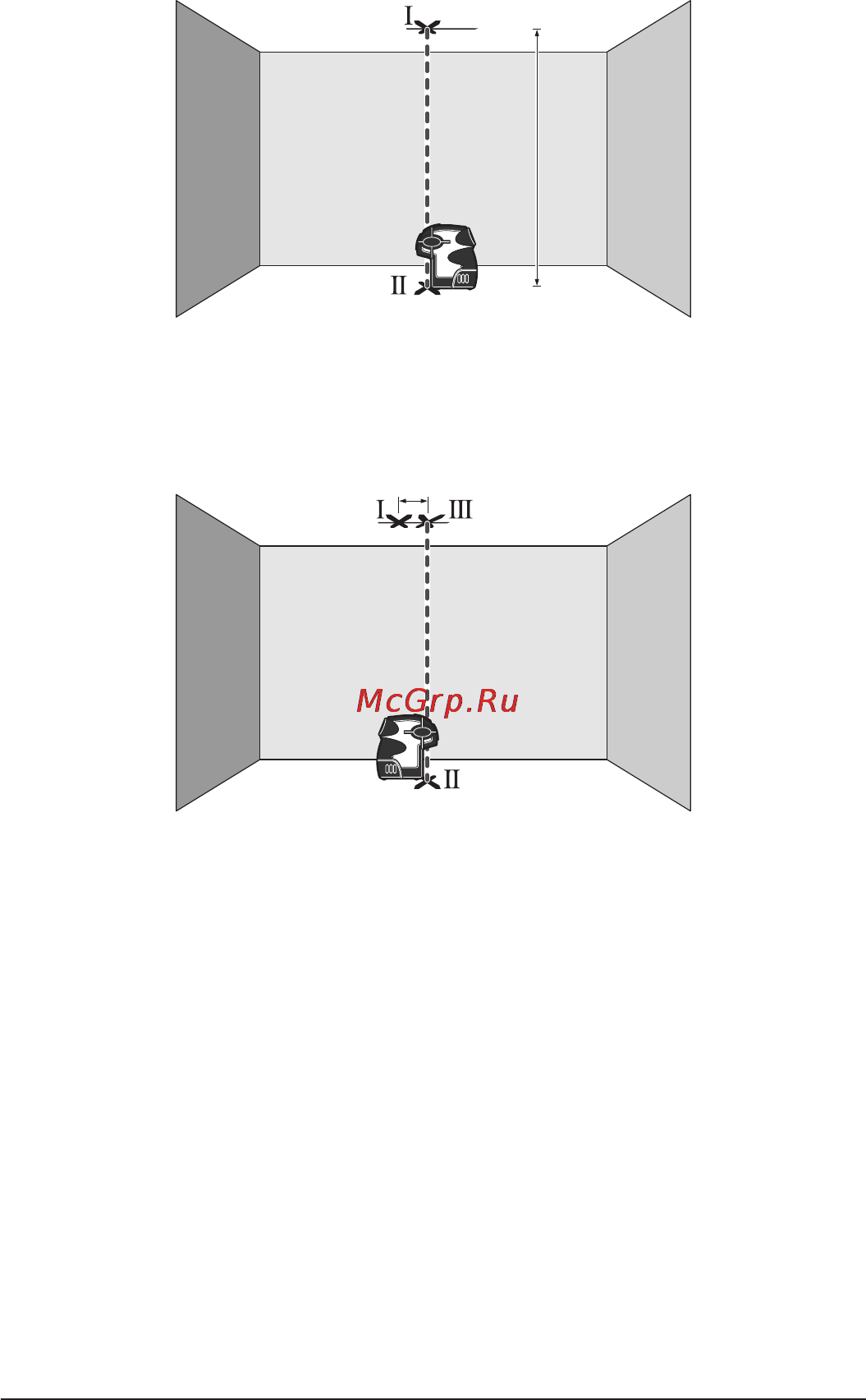

– Iscrtaje pravu crtu na plafonu.
– Pozicionirajte merni alat tako, da gornji vertikalni zrak udara u liniju na
plafonu. Pustite merni alat da se niveliše. Označite sredinu gornje
laserske tačke na liniji plafona (tačka I). Označite osim toga sredinu
donje laserske tačke na podu (tačka II).
– Okrenite merni alat za 180°. Pozicionirajte ga tako, da sredina donje
laserske tačke leži na već označenoj tački II i gornja laserska tačka na
crti na plafonu. Pustite merni alat da se niveliše. Označite sredinu gornje
laserske tačke na plafonu (tačka III).
– Razlika d dveju označenih tačaka I i III na plafonu daje stvarno
odstupanje mernog alata od vertikale.
Na mernoj liniji od 2 x 5 m = 10 m iznosi maksimalno dozvoljeno
odstupanje:
MP3: 10 m x
± 0,2 mm/m = ± 2 mm.
XP5: 10 m x
± 0,3 mm/m = ± 3 mm.
Razlika d izmedju tačaka I i III sme dakle kod MP3 da najviše iznosi 2 mm
i kod XP5 najviše 3 mm.
5 m
d
OBJ_BUCH-1022-002.book Page 268 Thursday, October 22, 2009 4:22 PM
