Cst/berger XP5 [107/329] Nivelleringsnoggrannhet

Svenska | 1072 610 A15 119 • 22.10.09

Om en automatisk nivellering inte är möjlig, t.ex. i fall av att mätverktygets upp-

ställningsyta avviker mer än 5° (MP3)/3° (XP5) från horisontalplanet blinkar

laserstrålarna i snabb takt. Ställ i detta fall mätverktyget vågrätt och vänta

medan självnivelleringen utförs. Så fort mätverktyget ligger inom självnivelle-

ringsområdet på

± 5° (MP3)/±3° (XP5) lyser laserstrålarna åter kontinuerligt.

XP5: Om en automatisk nivellering inte är möjlig lyser dessutom indikeringen för

batteri/nivellering 14 med rött ljus. Så fort mätverktyget åter ligger inom självnivel-

leringsområdet lyser indikeringen för batteri/nivellering 14 med grönt ljus.

Vid vibrationer och lägesförändringar under användning efternivelleras mätverk-

tyget automatiskt. Kontrollera efter nivelleringen laserstrålarnas läge i relation till

referenspunkter för att undvika fel som kan uppstå om mätverktyget förskjuts.

Nivelleringsnoggrannhet

Noggrannhetsinverkan

Det största inflytandet utövar omgivningstemperaturen. Speciellt temperaturdif-

ferenser från marken uppåt kan avlänka laserstrålen.

Eftersom temperaturskiktningen är störst i närheten av golvet ska mätverktyget

helst monteras på ett stativ och ställas upp i centrum på arbetsytan.

Förutom yttre påverkan kan även verktygsspecifika inflytanden (som t.ex. fall

eller häftiga stötar) leda till avvikelser. Kontrollera därför mätverktygets nog-

grannhet innan arbetet påbörjas.

Om mätverktyget vid en av dessa kontroller överskrider maximal avvikelse bör

det lämnas in för reparation till en Bosch-service.

XP5: Om de vågräta laserstrålarnas nivelleringsnoggrannhet för tvär- och

längdaxel ligger inom tilllåten avvikelse är även lodstrålarnas nivelleringsnog-

grannhet (lodrät axel) godkänd.

Kontroll av tväraxelns vågräta nivelleringsnoggrannhet (XP5)

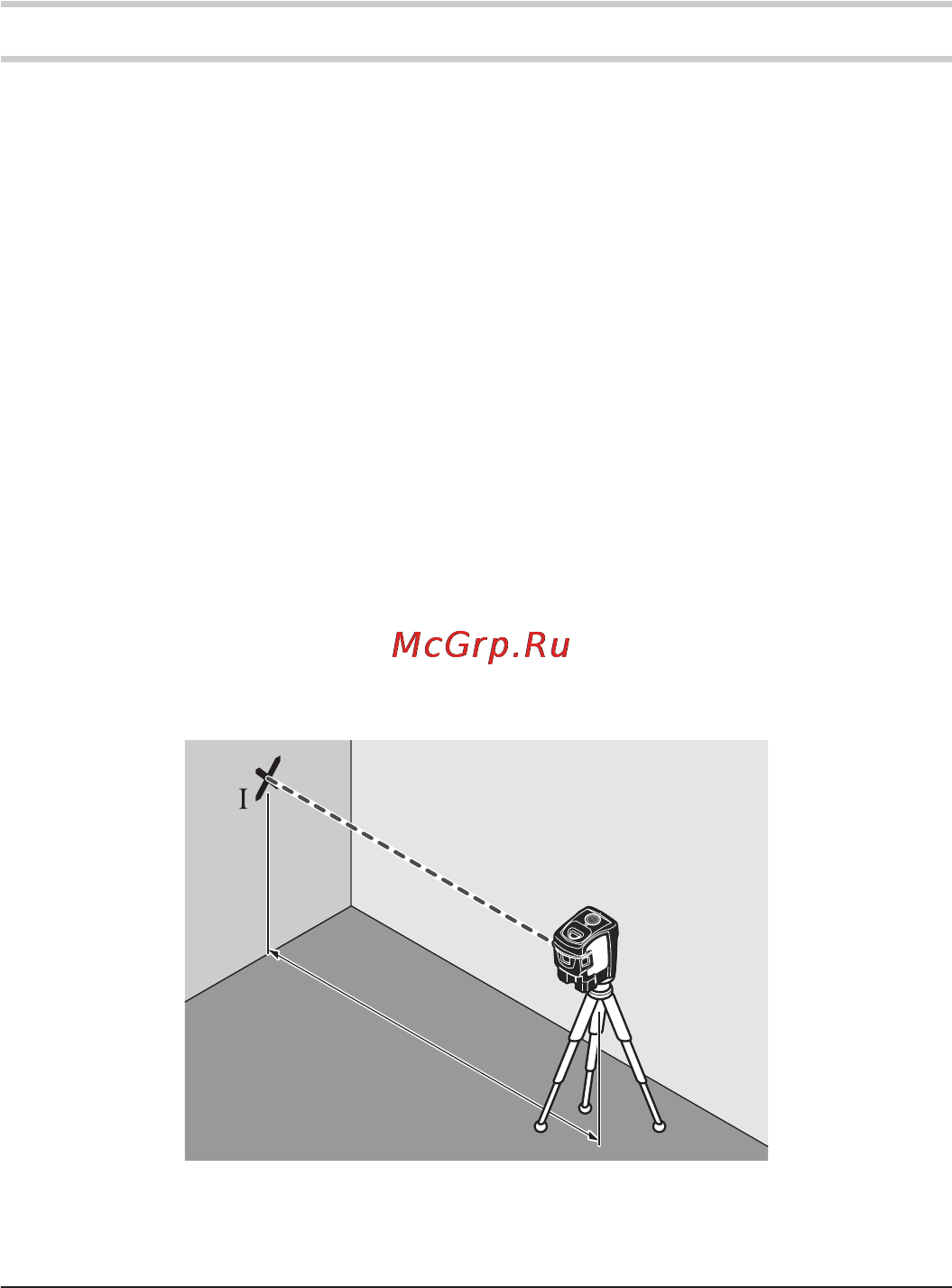

För kontroll behövs en fri mätsträcka på 20 m på fast underlag framför en vägg.

– Montera mätverktyget på ett avstånd om 20 m från väggen på ett fäste resp.

stativ eller ställ upp det på en stadig och plan yta. Koppla på mätverktyget.

– Rikta en av de sidolaserstrålar mot väggen som går längs mätverktygets tväraxel.

Låt mätverktyget nivelleras. Märk upp laserpunktens mitt på väggen (punkt I).

20 m
