266 | Srpski 2 610 A15 119 • 22.10.09

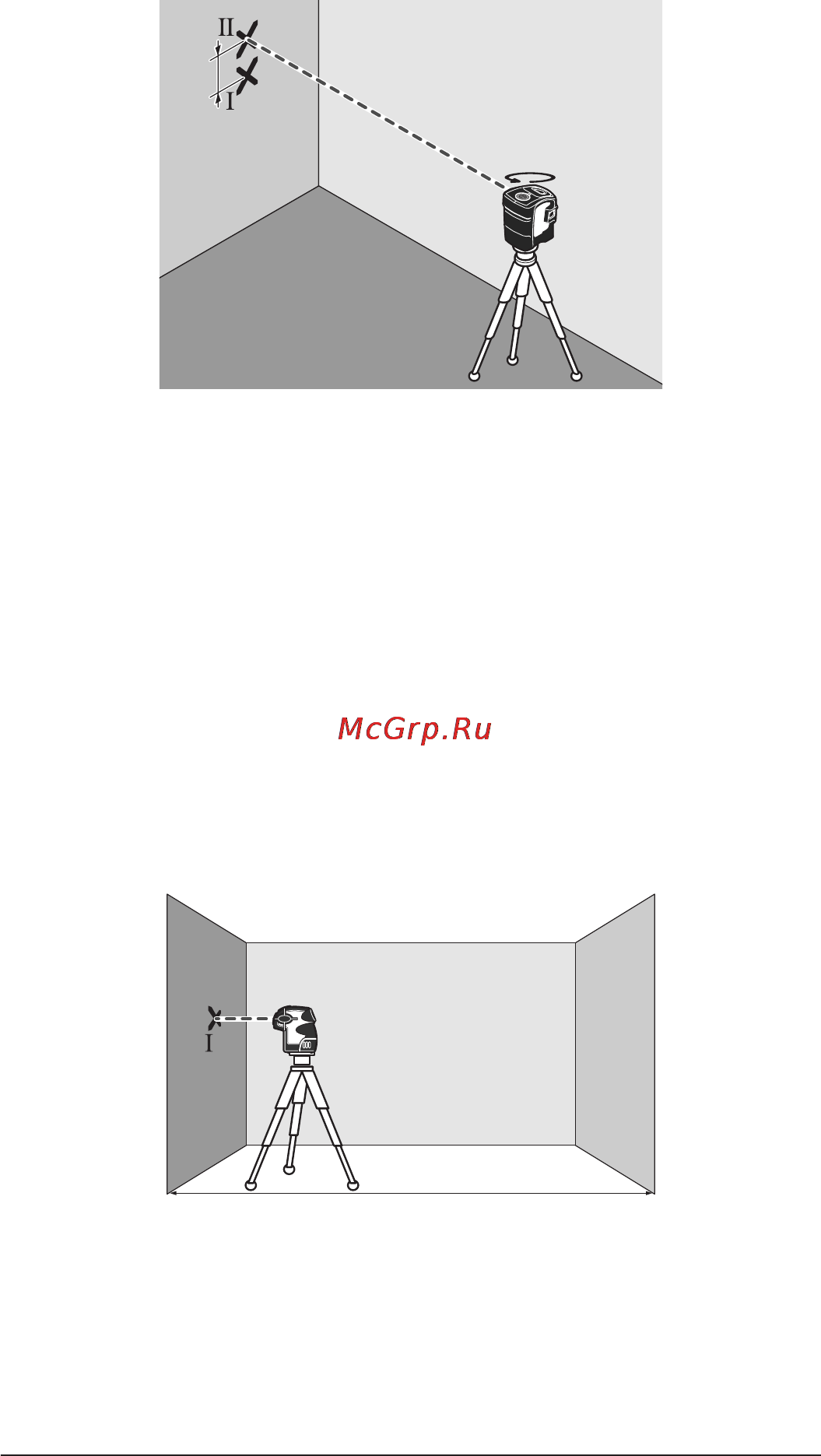

– Okrenite merni alat za oko 180°, ne menjajući visinu. Pustite da se
nivelira i označite sredinu tačke drugog bočnog laserskog zraka na zidu
(tačka II). Pazite na to, da tačka II bude što vertikalnija iznad odnosno
ispod tačke I.
– Razlika d obe označene tačke I i II na zidu daje stvarno visinsko
odstupanje mernog alata duž poprečne ose.
Na mernoj liniji od 2 x 20 m = 40 m iznosi maksimalno dozvoljeno
odstupanje:
40 m x
± 0,2 mm/m = ± 8 mm.
Razlika d izmedju tačaka I i II sme dakle da iznosi najviše 8 mm.
Kontrola horizontalne tačnosti dužne ose
Za kontrolu potrebna Vam je jedna slobodna merna linija od 20 m na
čvrstoj podlozi izmedju dva zida A i B.
– Montirajte merni alat blizu zida A na držač odnosno stativ, ili ga
postavite na čvrstu, ravnu podlogu. Uključite merni alat.
– Usmerite horizontalan laserski zrak koji ide paralelno sa dužnom osom
mernog alata, na bliski zid A. Pustite da se merni alat niveliše. Označite
sredinu laserske tačka na zidu (tačka I).
d
180˚
A
B
20 m
OBJ_BUCH-1022-002.book Page 266 Thursday, October 22, 2009 4:22 PM
