192 | Slovensky 2 610 A15 119 • 22.10.09
Kontrola presnosti nivelácie vodorovného lúča pozdĺžnej osi
Na túto kontrolu budete potrebova vonú meraciu trasu dĺžky 20 m na
pevnom podklade medzi dvoma stenami A a B.

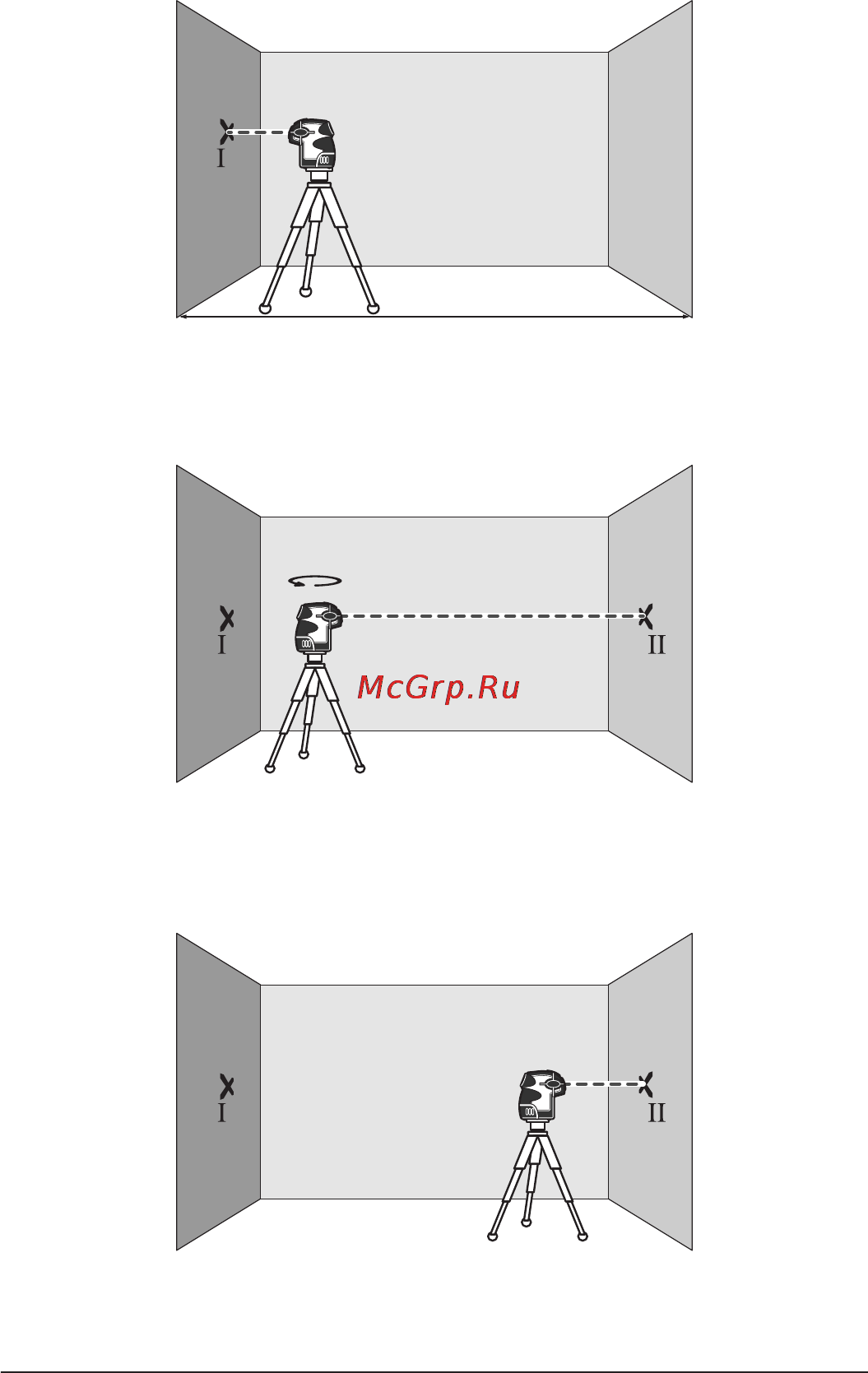

– Namontujte merací prístroj blízko steny A na držiak alebo na statív,
alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj.
– Nasmerujte vodorovný laserový lúč, ktorý prechádza paralelne k
pozdĺžnej osi meracieho prístroja, na blízku stenu A. Nechajte, aby sa
merací prístroj naniveloval. Označte stred bodu laserového lúča na
stene (bod I).
– Otočte merací prístroj o 180°, nechajte ho, aby sa niveloval a označte
stred bodu laserového lúča na protiahlej stene B (bod II).
– Umiestnite merací prístroj do blízkosti steny B
– bez toho, aby ste ho
otáčali
–, zapnite ho a nechajte merací prístroj, aby sa naniveloval.
– Prístroj vyrovnajte výškovo tak (pomocou statívu alebo v prípade
potreby podložením), aby stred bodu laserového lúča smeroval presne
na predtým označený bod II na stene B.
A
B
20 m
A
B
180˚
A
B
OBJ_BUCH-1022-002.book Page 192 Thursday, October 22, 2009 4:22 PM
