Slovensky | 1912 610 A15 119 • 22.10.09

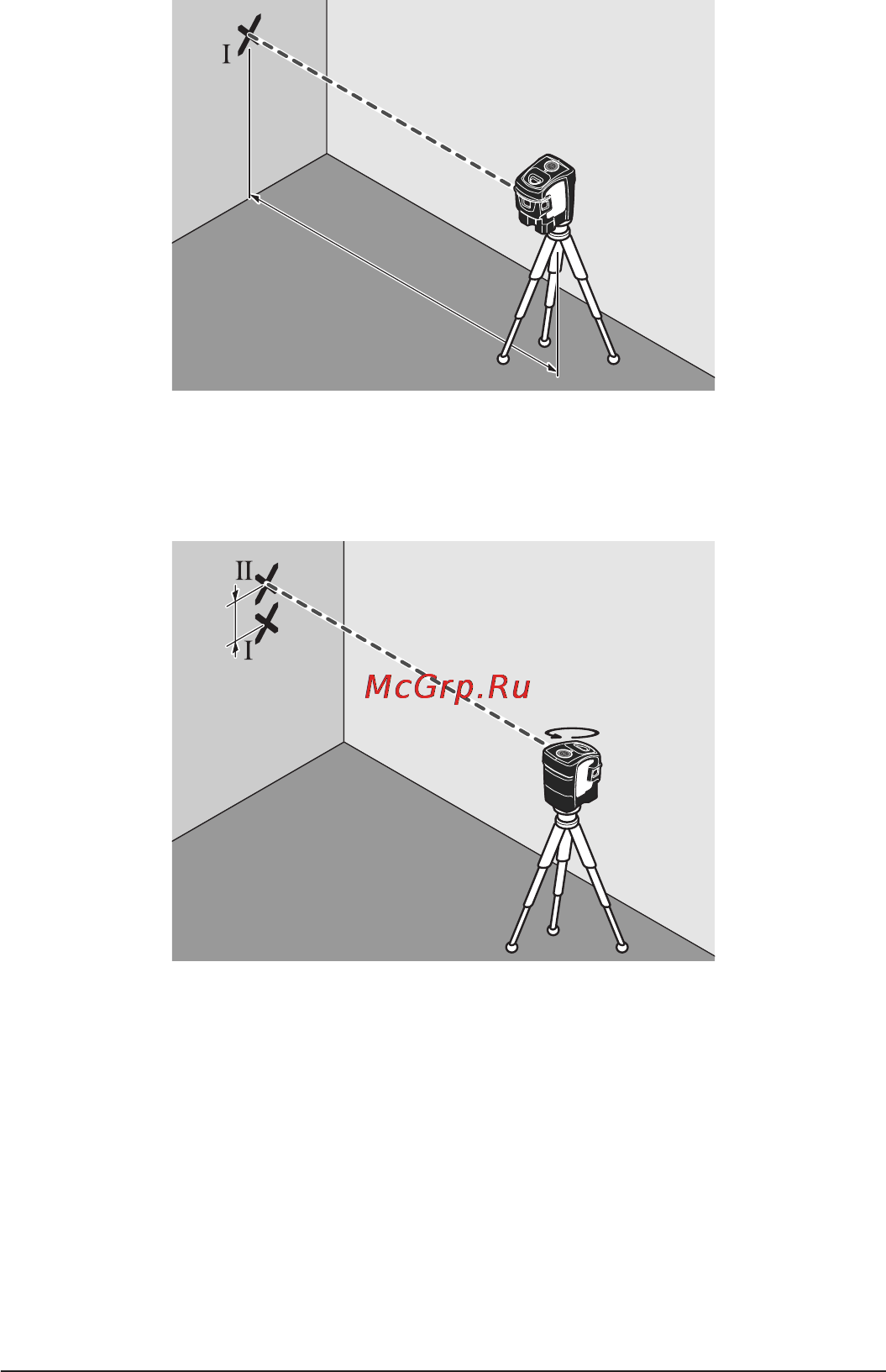

Kontrola presnosti nivelácie vodorovného lúča priečnej osi (XP5)
Na kontrolu budete potrebova vonú meraciu trasu v dĺžke 20 m na
pevnom podklade pred nejakou stenou.
– Namontujte merací prístroj do vzdialenosti 20 m od steny na držiak,
resp. na nejaký statív, alebo ho postavte na pevný a rovný podklad.
Zapnite merací prístroj.
– Jeden z dvoch bočných laserových lúčov, ktoré prechádzajú pozdĺž
priečnej osi meracieho prístroja, nasmerujte na stenu. Nechajte, aby sa
merací prístroj naniveloval. Označte stred bodu laserového lúča na
stene (bod I).
– Otočte merací prístroj cca o 180° bez toho, aby ste zmenili jeho výšku.
Nechajte ho, aby sa niveloval a označte stred bodu druhého bočného
laserového lúča na stene (bod II). Dávajte pozor na to, aby sa bod II
nachádzal poda možnosti zvislo nad bodom I alebo zvislo pod ním.
– Rozdiel d oboch označených bodov I a II na stene dáva skutočnú
výškovú odchýlku meracieho prístroja pozdĺž priečnej osi.
Na meracej trase 2 x 20 m = 40 m smie ma maximálne prípustná odchýlka
hodnotu:
40 m x
± 0,2 mm/m = ± 8mm.
Rozdiel d medzi bodmi I a II smie ma potom následne maximálne hodnotu
8mm.
20 m
d
180˚
