Deutsch | 132 610 A15 119 • 22.10.09

– Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe des Stativs

oder gegebenenfalls durch Unterlegen), dass die Punktmitte des Laser-

strahls genau den zuvor markierten Punkt II auf der Wand B trifft.

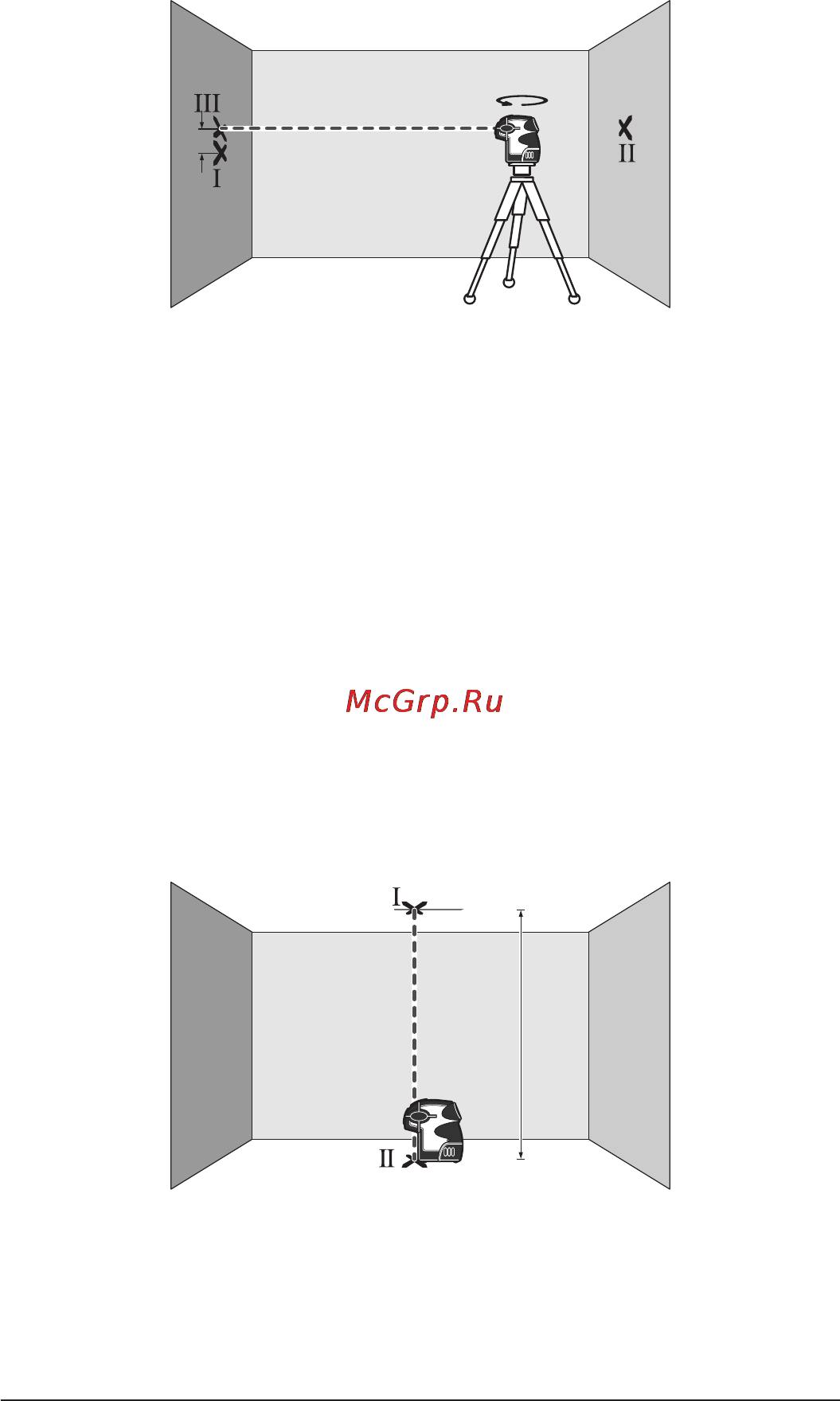

– Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu verändern. Las-

sen Sie es einnivellieren und markieren Sie die Punktmitte des Laserstrahls

auf der Wand A (Punkt III). Achten Sie darauf, dass Punkt III möglichst

senkrecht über bzw. unter Punkt I liegt.

– Die Differenz d der beiden markierten Punkte I und III auf der Wand A

ergibt die tatsächliche Höhenabweichung des Messwerkzeugs entlang der

Längsachse.

Auf der Messstrecke von 2 x 20 m = 40 m beträgt die maximal zulässige

Abweichung:

MP3: 40 m x

± 0,2mm/m=± 8mm.

XP5: 40 m x

± 0,2 mm/m = ± 8mm.

Die Differenz d zwischen den Punkten I und III darf folglich beim MP3 höchs-

tens 8 mm und beim XP5 höchstens 8 mm betragen.

Senkrechte Nivelliergenauigkeit überprüfen

Für die Überprüfung benötigen Sie eine freie Messstrecke auf festem Grund

mit einem Abstand von ca. 5 m zwischen Boden und Decke.

– Zeichnen Sie einen geraden Strich an die Decke.

– Positionieren Sie das Messwerkzeug so, dass der obere Lotstrahl den

Strich an der Decke trifft. Lassen Sie das Messwerkzeug einnivellieren. Mar-

kieren Sie die Mitte des oberen Laserpunktes auf dem Strich an der Decke

(Punkt I). Markieren Sie außerdem die Mitte des unteren Laserpunktes auf

dem Boden (Punkt II).

180˚

5 m
