144 | Eλληνικά 2 610 A15 119 • 22.10.09
– Η διαφορά d μεταξύ των δυο σημαδεμένων σημείων I και III στον
τοίχο Α αποτελεί την πραγματική απκλιση ύψους του εργαλείου
μέτρησης κατά μήκος του επιμήκη άξονα.
Σε μια διαδρομή 2 x 20 m = 40 m η μέγιστη απκλιση ανέρχεται σε:
MP3: 40 m x
± 0,2 mm/m = ± 8 mm.
XP5: 40 m x
± 0,2 mm/m = ± 8 mm.
Κατά συνέπεια η διαφορά d ανάμεσα στα σημεία I και III δεν
επιτρέπεται να υπερβαίνει στο MP3 8 mm και στο XP5 8 mm.

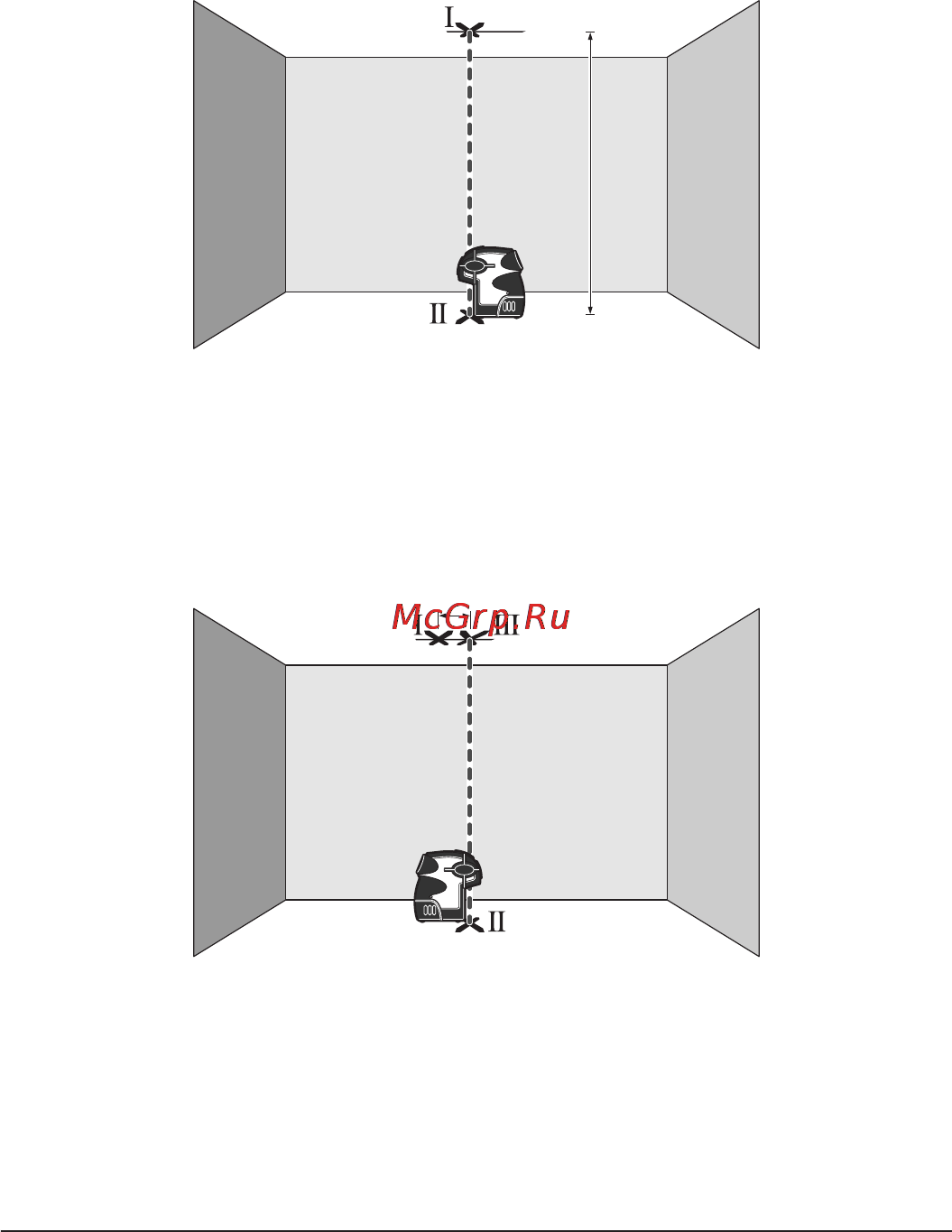

Έλεγχος της ακρίβειας της κάθετης χωροστάθμησης
Για τον έλεγχο χρειάζεστε μια ελεύθερη, σταθερή διαδρομή
μέτρησης με απσταση 5 m ανάμεσα στο δάπεδο και την οροφή.
– Τραβήξτε στην οροφή μια ευθεία γραμμή.
– Τοποθετήστε το εργαλείο μέτρησης κατά τέτοιο τρπο, ώστε η
άνω ακτίνα αλφαδιάσματος να συναντήσει τη γραμμή στην οροφή.
Αφήστε το εργαλείο μέτρησης να αυτοχωροσταθμηθεί. Σημειώστε
στη γραμμή στην οροφή το κέντρο του άνω σημείου λέιζερ (σημείο
I). Εκτς απ’ αυτ σημειώστε στο δάπεδο το κέντρο του κάτω
σημείου λέιζερ (σημείο II).
– Γυρίστε το εργαλείο μέτρησης κατά 180°. Τοποθετήστε το κατά
τέτοιο τρπο, ώστε το κέντρο του κάτω σημείου λέιζερ «πέσει»
επάνω στο ήδη σημειωμένο σημείο II και το άνω σημείο λέιζερ στη
γραμμή της οροφής. Αφήστε το εργαλείο μέτρησης να
αυτοχωροσταθμηθεί. Σημειώστε το κέντρο του άνω σημείου
λέιζερ επάνω στη γραμμή της οροφής (σημείο III).
5 m
d
OBJ_BUCH-1022-002.book Page 144 Thursday, October 22, 2009 4:22 PM
