A keresztirányú tengely vízszintes szintezési pontosságának

ellenőrzése (XP5)

Az ellenőrzéshez egy fal előtti, szilárd talajú, 20 m-es szabad mérési

szakaszra van szükség.

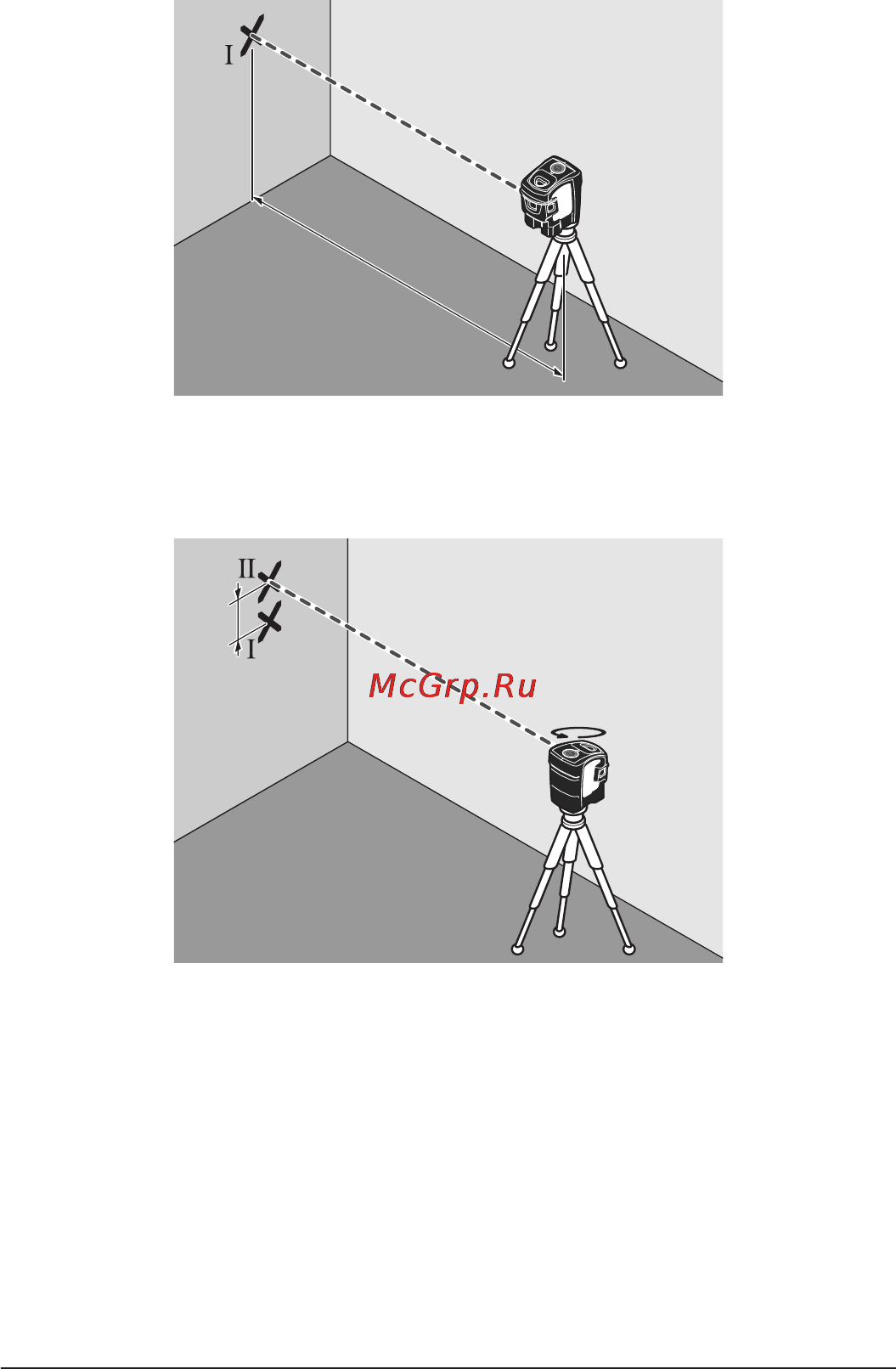

– Szerelje fel a mérőműszert a faltól 20 m távolságban közelében a

tartóra, illetve egy háromlábú műszerállványra, vagy helyezze egy

szilárd, sík alapra. Kapcsolja be a mérőműszert.

– Irányítsa a két oldalsó lézersugarak egyikét, amelyek a mérőműszer

keresztirányú tengelyével párhuzamos helyzetben vannak, a falra. Várja

meg, amíg a mérőműszer végrehajtja az automatikus szintezést. Jelölje

meg a falon a lézerpont közepét (I pont).

– Fordítsa el a mérőműszert kb. 180 °-kal, anélkül hogy megváltoztatná a

magasságát. Várja meg, amíg befejeződik az automatikus szintezés, és

jelölje fel a másik oldalsó lézersugár pontjának közepét a falra (II pont).

Ügyeljen arra, hogy a II pont lehetőleg függőlegesen az I pont alatt,

illetve felett legyen.

– A falon bejelölt két pont (I és II) közötti d különbség megadja a

mérőműszernek a keresztirányú tengely menténi magassági eltérését.

Egy 2 x 20 m = 40 m mérési szakaszon az eltérés legnagyobb

megengedett értéke:

40 m x

± 0,2 mm/m = ± 8mm.

A d különbségnek így az I és II pont között legfeljebb a 8 mm értéket

szabad elérnie.

20 m

180˚
