230 | Українська 2 610 A15 119 • 22.10.09
– Відстань d між двома позначеними на стіні точками I і II – це
фактична розбіжність вимірювального приладу по висоті уздовж
поперечної осі.
На відстані 2 x 20 м = 40 м допускається розбіжність максимум:
40 м x
± 0,2 мм/м = ± 8мм.
Тобто, різниця d між точками I і II не повинна перебільшувати 8 мм.
Перевірка точності горизонтального самонівелювання уздовж
поздовжньої осі
Для перевірки Вам на твердому ґрунті потрібна вільна вимірювальна
ділянка довжиною 20 м між двома стінами A і B.
– Встановіть вимірювальний прилад коло стіни A на кріпленні або на
штативі або поставте його на тверду, рівну поверхню. Увімкніть
вимірювальний прилад.

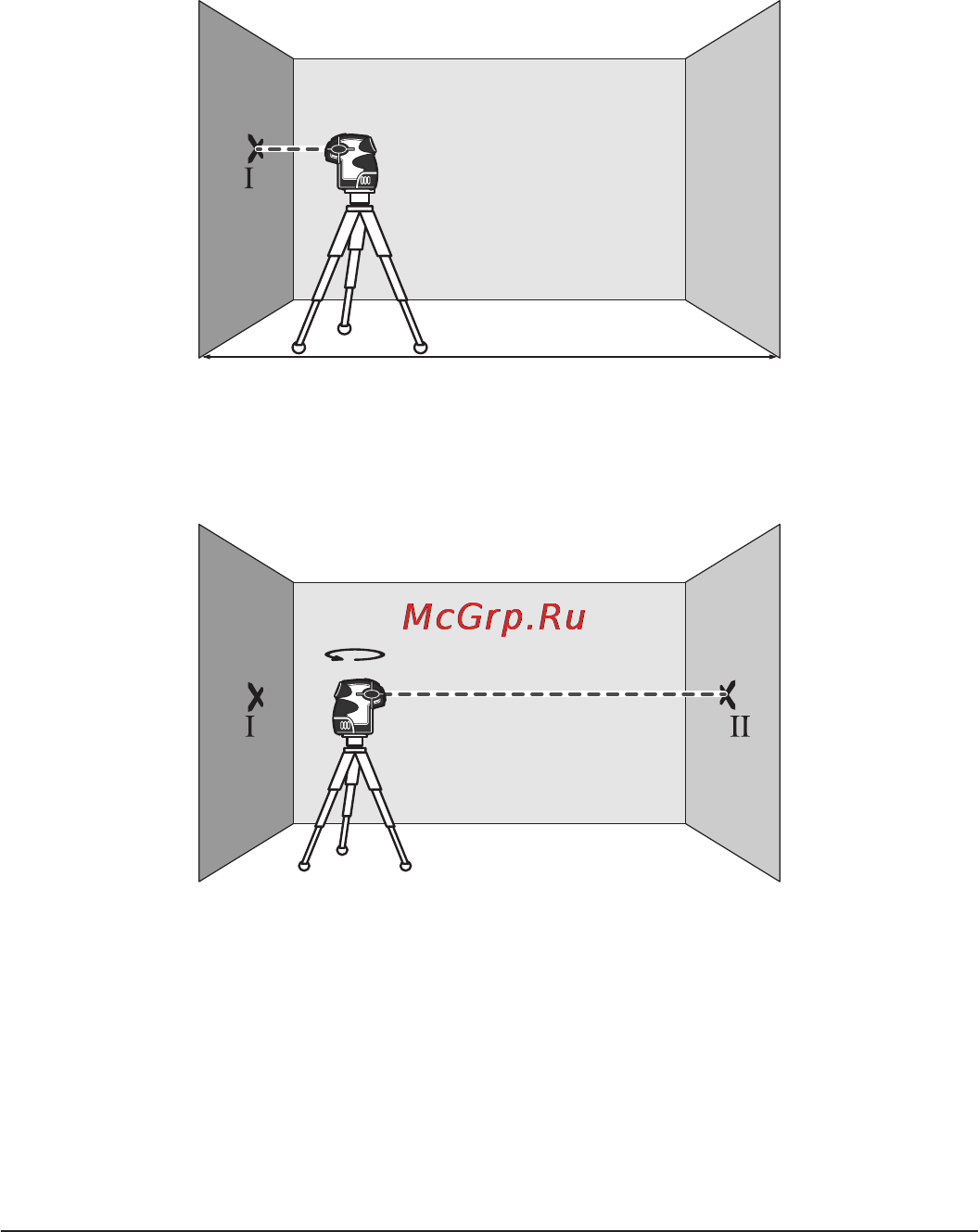

– Спрямуйте горизонтальний лазерний промінь, що проходить
паралельно до поздовжньої осі вимірювального приладу, на
ближню стіну А. Дайте вимірювальному приладу нівелюватися.
Позначте середину лазерної точки на стіні (точка I).
– Поверніть вимірювальний прилад на 180°, дайте йому
нівелюватися і позначте середину лазерного променя на
протилежній стіні В (точка II).
A
B
20 m
A
B
180˚
