256 | Български 2 610 A15 119 • 22.10.09
Проверка на точността на нивелиране във вертикално
направление
За проверката се нуждаете от свободна зона за измерване върху
твърда основа с разстояние между пода и тавана прибл. 5 m.

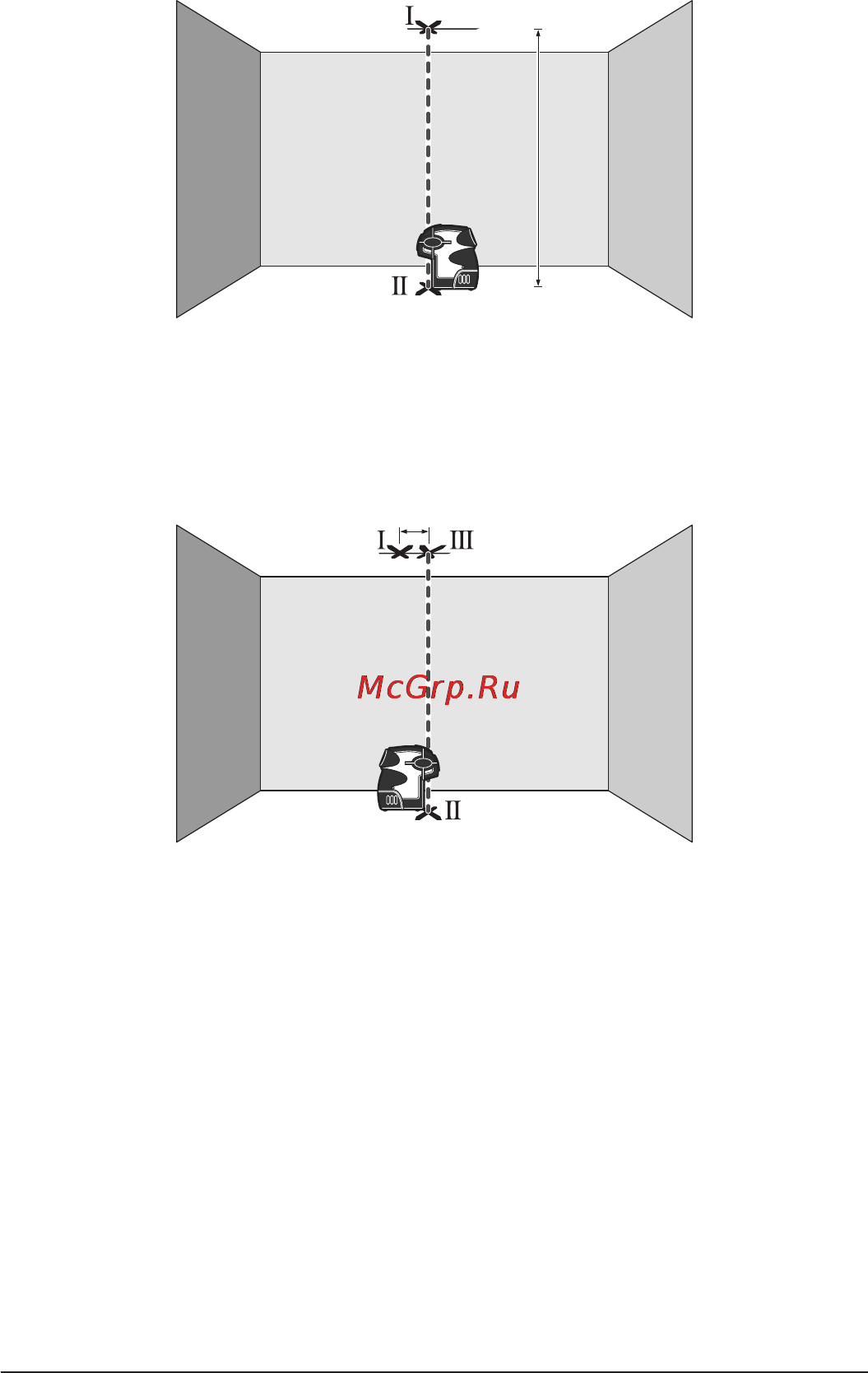

– Маркирайте на тавана една права отсечка.
– Поставете измервателния уред така, че горният отвесен лъч да
попада върху начертаната отсечка. Изчакайте нивелирането на
измервателния уред. Маркирайте позицията на центъра на горната
лазерна точка върху отсечката на тавана (точка I). Маркирайте
също така на пода центъра на долната лазерна точка (точка II).
– Завъртете измервателния уред на 180°. Поставете го така, че
центърът на долната лазерна точка да попада точно върху преди
това маркираната точка II, а горната лазерна точка да се намира
върху отсечката на тавана. Изчакайте нивелирането на измер-
вателния уред. Маркирайте на тавана центъра на горната лазерна
точка (точка III).
– Разликата d на двете маркирани точки I и III на тавана дава
действителното отклонение на измервателния уред от
вертикалата.
На разстояние от 2 x 5 m = 10 m максимално допустимото отклонение
възлиза на:
MP3: 10 m x
± 0,2 mm/m = ± 2 mm.
XP5: 10 m x
± 0,3 mm/m = ± 3 mm.
Следователно разликата d между точките I и III трябва да е най-
много 2 mm при MP3, а при XP5 най-много 3 mm.
5 m
d
OBJ_BUCH-1022-002.book Page 256 Thursday, October 22, 2009 4:22 PM
