Latviešu | 3112 610 A15 119 • 22.10.09
– Attālums d starp abiem uz sienas atzīmētajiem punktiem I un II ir
vienāds ar mērinstrumenta lāzera staru faktisko nolieci no horizontāles
tā šērsass virzienā.
Ja mērīšanas attālums ir 2 x 20 m = 40 m, maksimālā pieaujamā noliece
ir šāda:
40 m x
± 0,2 mm/m = ± 8mm.
Tas nozīmē, ka attālums d starp punktiem I un II nedrīkst pārsniegt 8 mm.
Horizontālās izlīdzināšanās precizitātes pārbaude garenass
virzienā
Precizitātes pārbaudei nepieciešama brīva telpa ar cietu, līdzenu pamatu
un 20 m lielu attālumu starp divām sienām A un B.

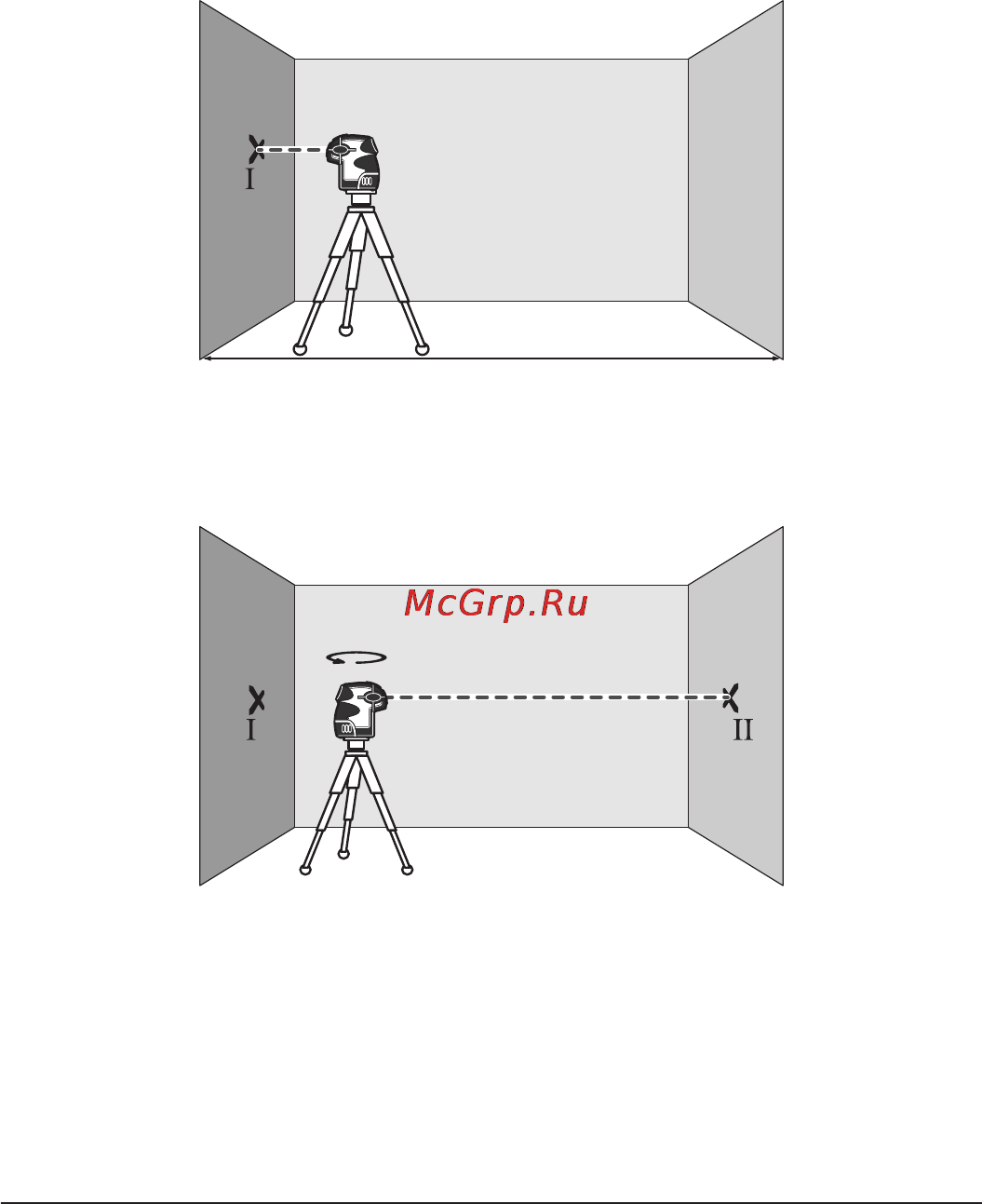

– Uzstādiet mērinstrumentu horizontālā stāvoklī sienas A tuvumā uz
turētāja vai statīva vai arī novietojiet to uz stingra, līdzena pamata.
Ieslēdziet mērinstrumentu.
– Novirziet uz tuvāko sienu A horizontālo lāzera staru, kas tiek izstarots
mērinstrumenta garenass virzienā. Nogaidiet, līdz beidzas mēr
instrumenta pašizlīdzināšanās process. Atzīmējiet uz sienas lāzera
stara projekcijas apa viduspunktu (punkts I).
– Pagrieziet mērinstrumentu par 180°, nogaidiet, līdz beidzas pašizlīdzi
nāšanās process, un atzīmējiet lāzera stara projicētā apa viduspunktu
uz sienas B (punkts II).
A
B
20 m
A
B
180˚
OBJ_BUCH-1022-002.book Page 311 Thursday, October 22, 2009 4:22 PM
