Latviešu | 3132 610 A15 119 • 22.10.09
Vertikālās izlīdzināšanās precizitātes pārbaude
Precizitātes pārbaudei nepieciešama brīva telpa ar cietu, līdzenu pamatu
un aptuveni 5 m lielu attālumu starp grīdu un griestiem.

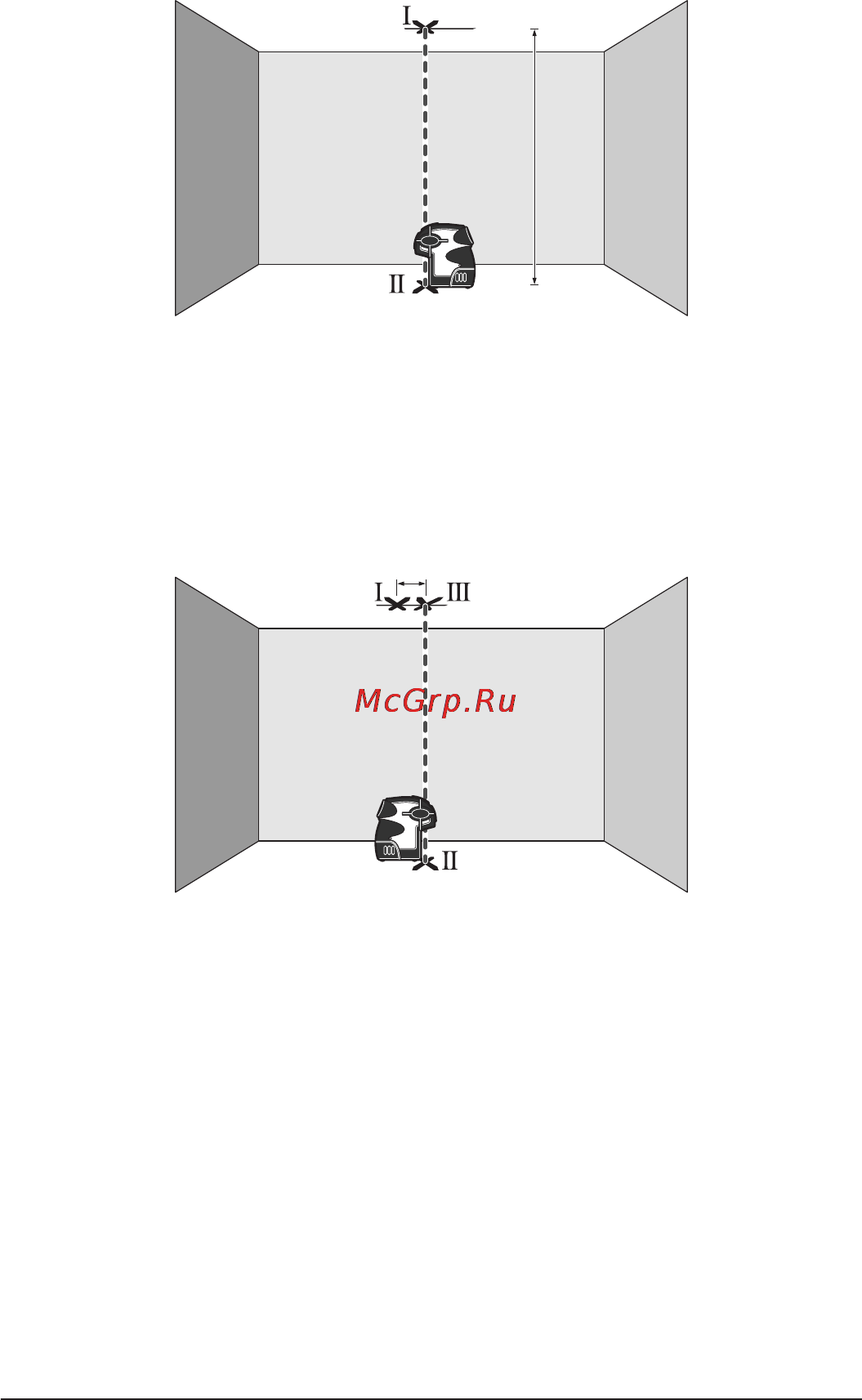

– Iezīmējiet taisnu līniju uz telpas griestiem.
– Novietojiet mērinstrumentu tā, lai augšupvērstā vertikālā stara
projicētais punkts sakristu ar līniju, kas iezīmēta uz griestiem.
Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process.
Atzīmējiet augšupvērstā vertikālā lāzera stara projekcijas apa vidus
punktu uz līnijas, kas iezīmēta uz griestiem (punkts I). Bez tam
atzīmējiet uz grīdas lejupvērstā vertikālā lāzera stara projekcijas apa
viduspunktu (punkts II).
– Pagrieziet mērinstrumentu par 180°. Novietojiet mērinstrumentu tā, lai
lejupvērstā vertikālā lāzera stara projekcijas apa viduspunkts sakristu
ar iepriekš atzīmēto punktu II uz grīdas, bet augšupvērstā vertikālā
lāzera stara projekcijas apa viduspunkts atrastos uz līnijas, kas
iezīmēta uz griestiem. Nogaidiet, līdz beidzas mērinstrumenta
pašizlīdzināšanās process. Atzīmējiet augšupvērstā vertikālā lāzera
stara projekcijas apa viduspunktu uz līnijas, kas iezīmēta uz griestiem
(punkts III).
– Attālums d starp abiem uz griestiem atzīmētajiem punktiem I un III ir
vienāds ar mērinstrumenta lāzera stara faktisko nolieci no vertikāles.
Ja mērīšanas attālums ir 2 x 5 m = 10 m, maksimālā pieaujamā noliece ir
šāda:
MP3: 10 m x
± 0,2 mm/m = ± 2mm.
XP5: 10 m x
± 0,3 mm/m = ± 3mm.
Tas nozīmē, ka attālums d starp punktiem I un III mērinstrumentam MP3
nedrīkst pārsniegt 2 mm, bet mērinstrumentam XP5
– 3mm.
5 m
d
OBJ_BUCH-1022-002.book Page 313 Thursday, October 22, 2009 4:22 PM
