Dansk | 992 610 A15 119 • 22.10.09

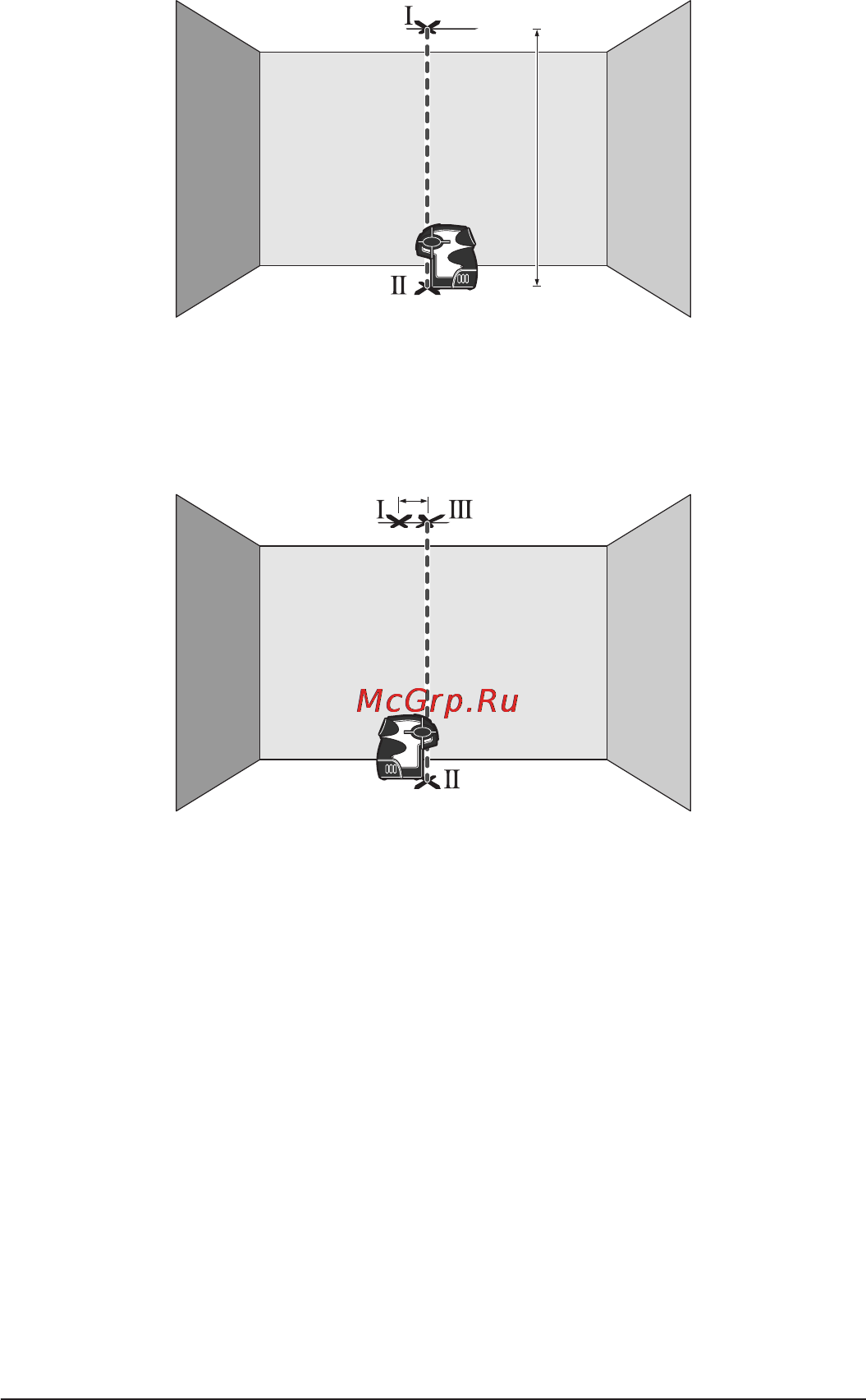

Lodret nivelleringsnøjagtighed kontrolleres
Til dette kontrolarbejde har du brug for en fri målestrækning på fast undergrund
med en afstand på ca. 5 m mellem gulv og loft.
– Tegn en lige streg i loftet.
– Positionér måleværktøjet på en sådan måde, at den øverste lodstråle ram-
mer stregen i loftet. Lad måleværktøjet nivellere. Markér midten af det øver-
ste laserpunkt på stregen i loftet (punkt I). Markér desuden midten af det
nederste laserpunkt på gulvet (punkt II).
– Drej måleværktøjet 180°. Positionér det på en sådan måde, at midten af det
nederste laserpunkt ligger på det allerede markerede punkt II og det øver-
ste laserpunkt på stregen i loftet. Lad måleværktøjet nivellere. Markér midten
af det øverste laserpunkt på stregen i loftet (punkt III).
– Forskellen d mellem de to markerede punkter I og III i loftet, den faktiske
afvigelse mellem måleværktøjet og den lodrette linje.
På målestrækningen 2x5m=10m er den max. tilladte afvigelse:
MP3: 10 m x
± 0,2mm/m=± 2mm.
XP5: 10 m x
± 0,3 mm/m = ± 3mm.
Differencen d mellem punkterne I og III må som følge heraf max. være 2 mm
ved MP3 og 3 mm ved XP5.
5 m
d
OBJ_BUCH-1022-002.book Page 99 Thursday, October 22, 2009 4:22 PM
