5.3 REGOLAZIONE
ECONOMIZZATORE ACQUA
CALDA
NOTA BENE
Operazione eseguibile anche a macchina
accesa.
Tutti i modelli
sono
equipaggiati di un miscelatore di acqua
calda, il quale permette di regolare la
temperatura di uscita dell’acqua e di otti-
mizzare il rendimento del sistema.
Per regolare l’economizzatore acqua cal-
da, agire sul pomello di registro.
L’economizzatore dell’acqua calda è al-
loggiato all’interno della macchina.
Per accedere all’economizzatore agire
come descritto di seguito:

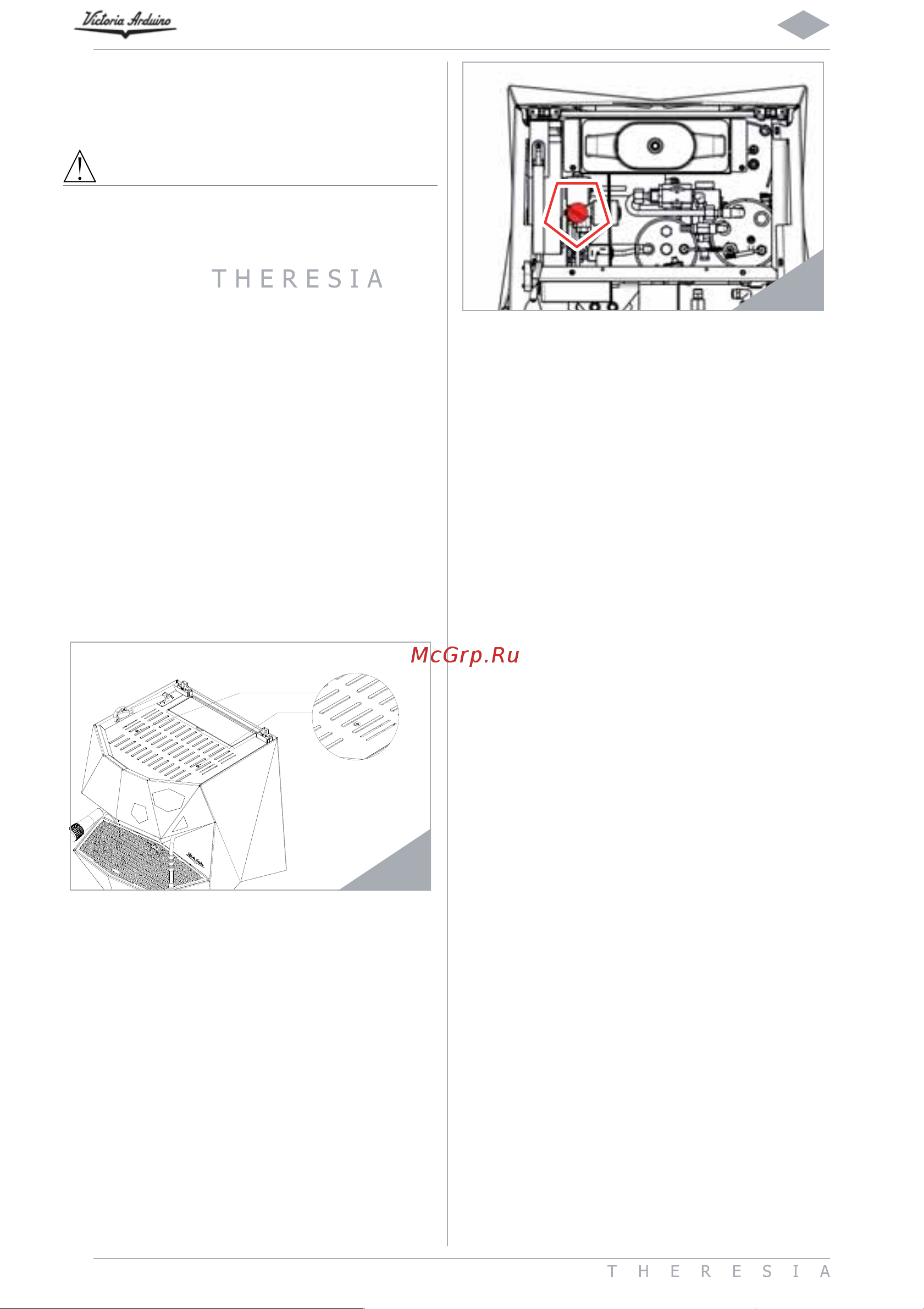

ȗ Smontare il piatto scalda tazze
svitando le due viti come illustrato
nella seguente figura.
10
ȗ Ruotare il pomello di registro in senso
ANTIORARIO/ORARIO per AUMENTA-
RE/DIMINUIRE la temperatura dell’ac-
qua calda;
11
ȗ Al termine dell’operazione rimontare
il pannello protettivo con le apposite
viti.
