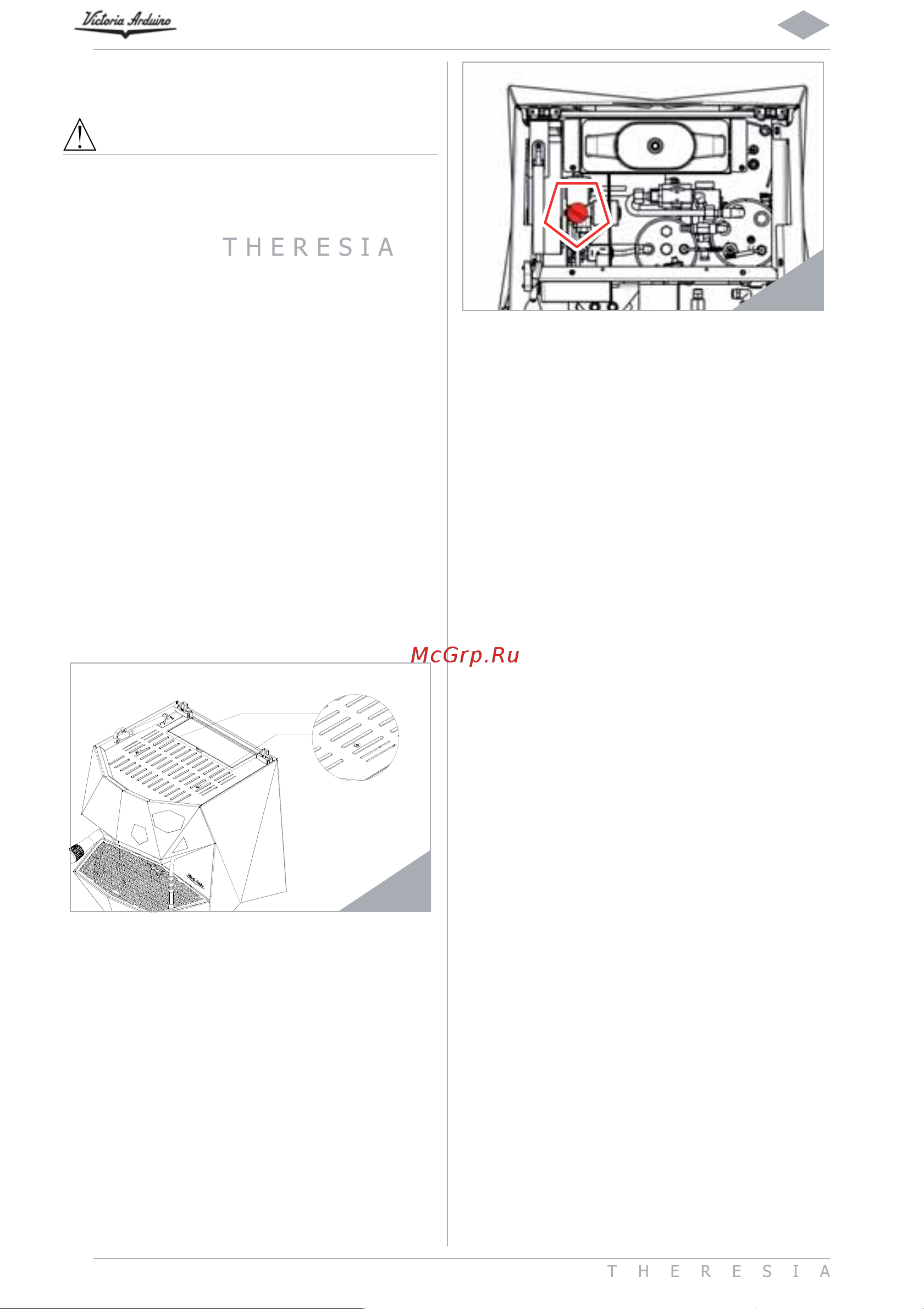

5.3 RÉGLAGE ÉCONOMISEUR
EAU CHAUDE
NOTA BENE
Cette opération peut être eectuée aussi
avec la machine allumée.
Tous les modèles
sont
munis d’un mélangeur d’eau chaude, qui
permet de régler la température de sortie
de l’eau et d’optimiser le rendement du
système.
Pour régler l’économiseur d’eau chaude,
agir sur la poignée de réglage.
L'économiseur de l’eau chaude est logé à
l’intérieur de la machine.
Pour accéder à l'économiseur, agir
comme décrit ci-dessous:
ȗ Démonter le plateau chaue-tasses
en dévissant les deux vis comme
illustré dans la figure suivante.
10
ȗ Tourner le pommeau de réglage vers
la GAUCHE / DROITE pour AUGMEN-
TER / DIMINUER la température de
l’eau chaude;
11
ȗ A la fin de l’opération, remonter le
panneau de protection à l’aide des vis
respectives.
