46
(, , )

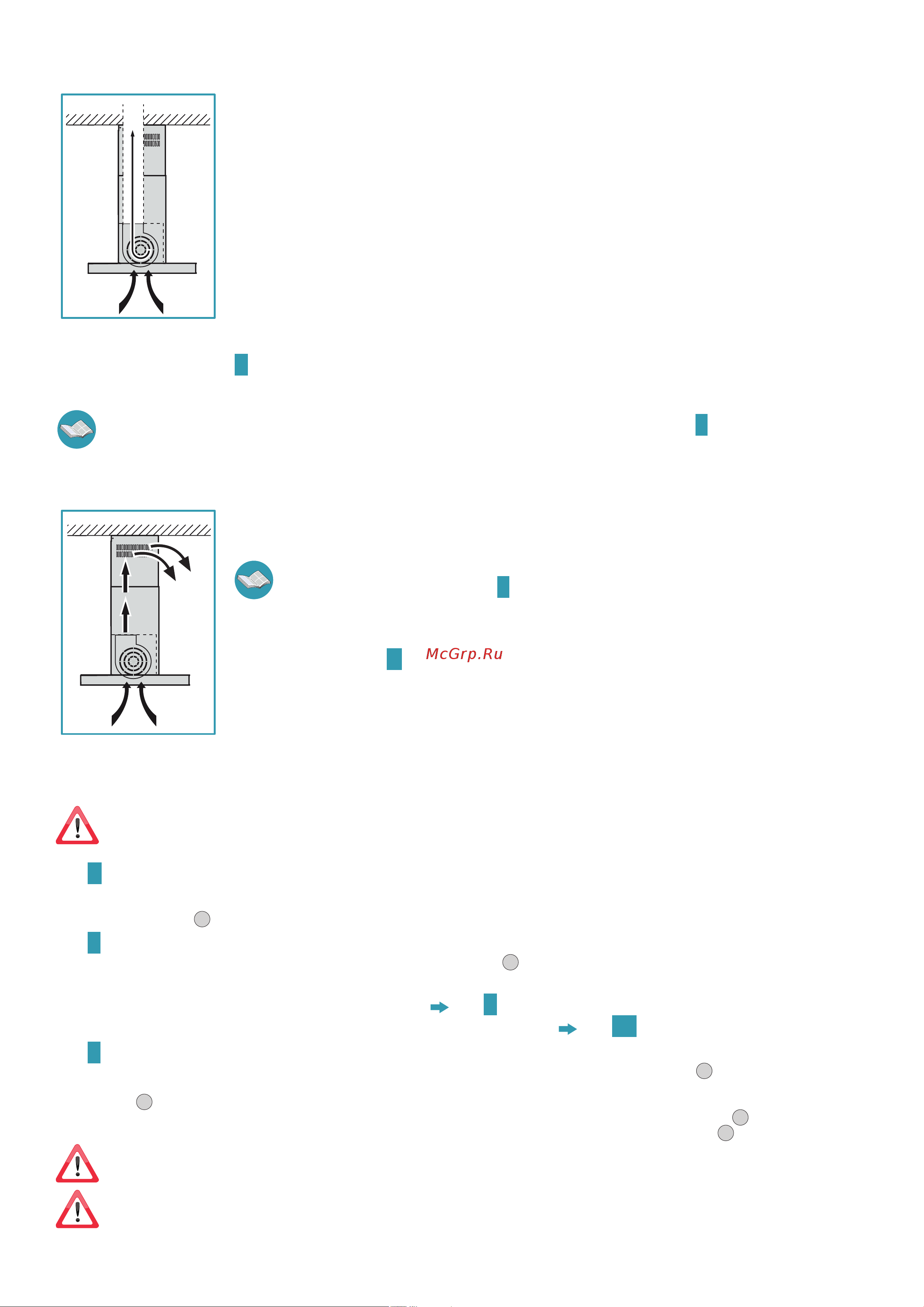

В этой версии кухонные дымы и пары выводятся через втягивающий воздухоотвод наружу.
Воздухоотводный патрубок, выступающий сверху на вытяжке, должен быть подсоединен к дымоотводу, выводящему дымы
и пары наружу.
, (-
, ..) .
Труба выхода дымовых газов должна иметь следующие характеристики:
- диаметр, не менее диаметра патрубка вытяжки;
- легкий наклон вниз (спуск) на горизонтальных участках во избежание в случае образования конденсата его стекания в
вытяжку;
- минимальное необходимое количество изгибов;
- необходимая минимальная длина (длинный трубопровод с большим количеством изгибов может сократить всасываю-
щую способность вытяжки и спровоцировать вибрации обратного клапана).
Если трубопровод отвода дымов проходит через неотапливаемые помещения, такие как чердачные помещения и т.п.,
то возможно образование конденсата по причине температурного перепада. В этом случае необходимо предусмотреть
изоляцию трубопровода.
Вытяжки с двигателем 800 м
3
/ч поставляются в комплекте с обратным клапаном, служащим для предотвращения воздухообмена при неработающей вытяж-
ке. Монтаж описан в инструкциях
D на стр. 6.
, , , -
, , , .
В этой версии необходимо снять фильтры с активированным углем; их снятие описано в инструкциях P на стр. 10.
При одновременной работе в помещении кухонной вытяжки и других приборов, работающих на источнике энергии, отличном от электро-
энергии, отрицательное давление внутри помещения не должно превышать 4 Па (4 x 10-5 бар).
В этой версии воздух для его очистки поступает через фильтры с активированным углём и вновь подается в
кухню.
Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае уста-
новить их, как описано в инструкции
P на стр. 10.
Если вытяжка подготовлена для фильтрующей версии, то обратный клапан не устанавливается. Демонтиро-
вать его, если он установлен на патрубке выхода воздуха двигателя (выполнить в обратном порядке действия,
описанные в инструкциях
D на стр. 6).
(, ,
)
Plane .
; -
, .
A . 5
• Замерить расстояние () от варочной поверхности до потолка; определить нужную высоту установки вытяжки и найти расстояние (1),
как показано на рис.
1
.
B . 5
• Достать из каркасного элемента (+1) 8 винтов (V2) и сохранить их (рис.
1
).
/
C c. 6
C1 . 6
C . 6
• Передвинуть две части каркасного элемента () и (1) до достижения ранее определенной высоты (1) (рис.
1
).
• По достижении нужной высоты (1), вставить на места 8 винтов (V2), чтобы снова скрепить между собой две части каркасного элемента ()
и (1) (рис.
2
).
• Отметить на потолке 4 точки сверления отверстий (указаны также на стр. 3 и 4), просверлить отверстия (рис.
3
), вставить 4 дюбеля
ø 8 мм и прикрепить блок каркасного элемента (+1) к потолку при помощи соответствующих винтов (V1) (рис.
4
).
При наличии подвесного потолка каркасный элемент (+1) всегда следует крепить к основному потолку. Если это невозможно и
нужно установить вытяжку непосредственно на подвесной потолок, то необходимо предусмотреть укрепления или другие решения,
обеспечивающие надежность крепежа вытяжки с учетом прочности используемых материалов и веса вытяжки (указан на стр. 2).
(, ), , -
: при необходимости установить вытяжку на стенах из других материалов, следует принять во внимание другим крепеж-
ные системы с учетом прочности стены и веса вытяжки (указано на стр. 2).
