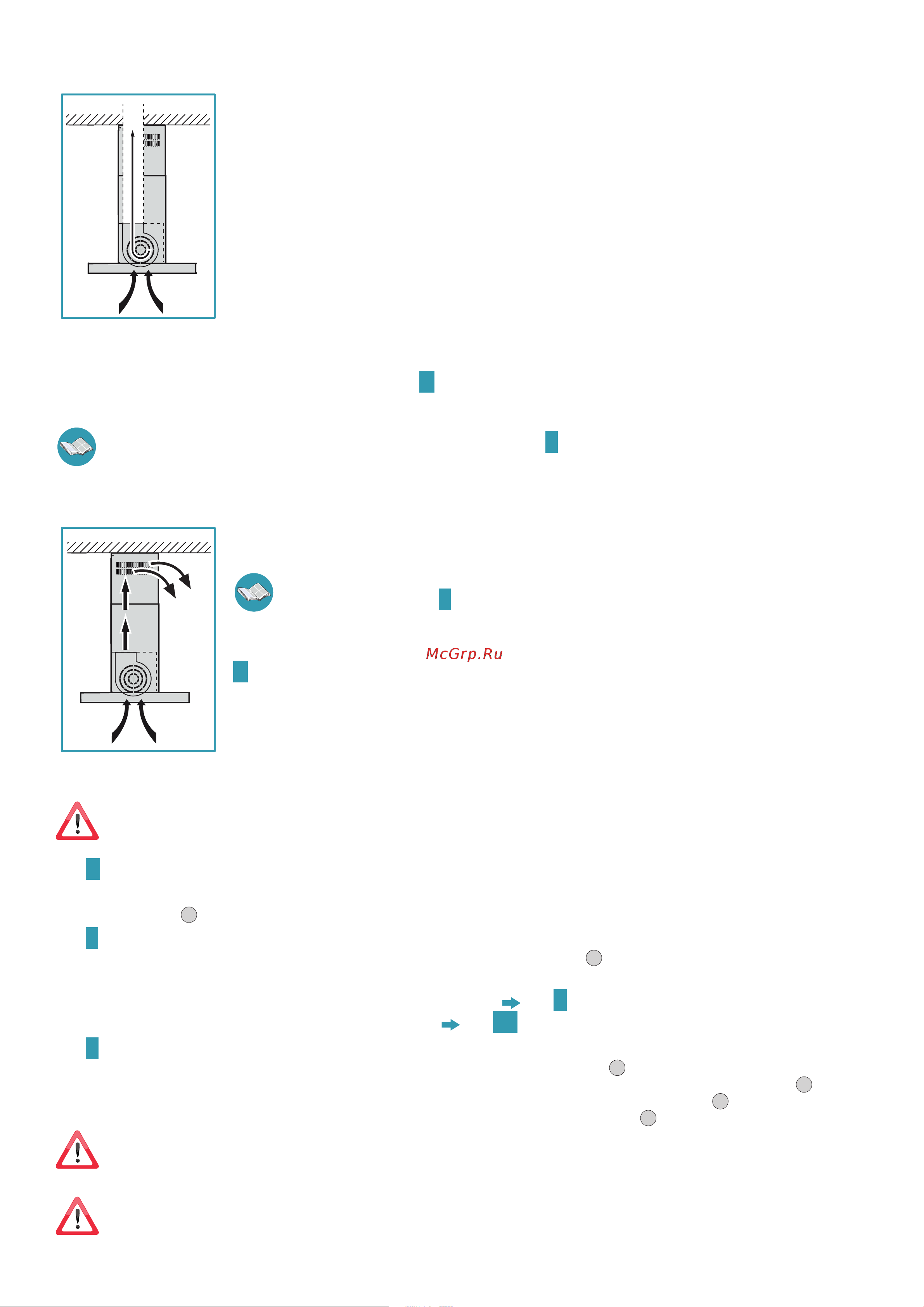

52
WYLOT DYMU (część zastrzeżona wyłącznie dla wykwalikowanych pracowników, odpowiedzialnych za montaż okapu)
OKAP W WERSJI Z ZEWNĘTRZNYM USUWANIEM WYCIĄGOWY
W tej wersji, opary i dym z kuchni przeprowadzane są na zewnątrz przez rurę spustową.
Złączka wylotowa powietrza wystająca w górnej części okapu powinna być połączona z rurą przeprowadzającą na
zewnątrz opary i dym.
Nie wolno przyłączać urządzenia do rur wylotowych dymu/spalin wytwarzanych przez spalanie (np. kotły,
kominki itd.) i powinny bezwzględnie być zgodne z obowiązującymi przepisami w sprawie wydalania po-
wietrza na zewnątrz.
Rura wylotowa dymu/spalin powinna mieć:
- średnicę nie mniejszą od złączki okapu;
- lekkie pochylenie w dół (spadek) na odcinkach poziomych, aby w razie powstania skroplin, nie spłynęły one do
okapu;
- ograniczoną do minimum liczbę kolanek rurowych;
- minimalną niezbędną długość (rury długie i z wieloma kolankami mogą zmniejszyć zdolność zasysania okapu i
wywołać wibracje zaworu zwrotnego).
Jeśli rura wylotowa dymu przechodzi przez niskie temperatury, takie jak strychy itd. może dojść do wytworzenia
skroplin wskutek ewentualnych zmian temperatury. W tym przypadku należy izolować rurę.
Do okapów z silnikiem 800 m
3
/h dostarczana jej rura z zaworem zwrotnym, której funkcją jest zablokowanie wymiany powietrza ze środowiskiem
na zewnątrz, gdy okap nie działa; co do montażu, patrz instrukcje
D na str. 6.
Gdy okap kuchenny używany jest razem z innymi urządzeniami gazowymi lub na inne paliwo, zgodnie z obowiązującymi przepisami,
pomieszczenie powinno być wyposażone w odpowiedni system wentylacyjny.
W tej wersji należy wyjąć filtry węglowe; co do usunięcia filtrów, patrz instrukcje P na str. 10.
Dla Niemiec: gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujemne ciśnienie w pomieszczeniu nie może prze-
kroczyć 4 Pa (4 x 10-5 barów).
OKAP W WERSJI Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY
W tej wersji powietrze przepływa przez filtry na węgiel aktywny, w którym zostaje oczyszczone i zostaje przekiero-
wane do kuchni.
Należy sprawdzić, czy filtry na węgiel aktywny umieszczone są na okapie, w przeciwnym razie należy je za-
łożyć zgodnie z instrukcjami
P na str. 10
Jeśli okap jest przystosowany do wersji filtrującej, zawór zwrotny nie powinien być zamontowany ; należy go usu-
nąć, jeśli występuje na złączce wylotu powietrza silnika (przeprowadzić operację odwrotną do opisanej w instrukcji
D na str. 6).
INSTRUKCJA MONTAŻU (część zastrzeżona wyłącznie dla wykwalikowanych pracowników, odpowiedzialnych za montaż okapu)
Okap nadwyspowy Plane może być instalowany w różnych konguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów instalacji, natomiast dla każdego rodzaju podkreślono
specjalne operacje, jakie należy wykonać.
Faza A str. 5
• Określić wysokość (H) od płyty kuchennej do sufitu; wybrać odpowiednią wysokość umieszczenia okapu i zmierzyć wysokość (H1) zgodnie z
przykładem na Rys.
1
.
Faza
B str. 5
• Wyjąć z zespołu wysięgnika (T+T1) 8 wkrętów (V2) i odłożyć je w bezpiecznym miejscu (Rys.
1
).
MONTAŻ NASUFITOWY
NA SUFICIE PODWIESZANYM
LUB
MUROWANYM
Faza C Str. 6
MONTAŻ NASUFITOWY BEZ PRZEDŁUŻKI H I WYSIĘGNIKA T Faza C1 str. 6
Faza
C str. 6
• Przesunąć obie części wysięgnika (T) i (T1) do uzyskania wcześniej ustalonej wysokości (H1) (Rys.
1
).
• Po ustawieniu wysokości (H1), włożyć 8 wkrętów (V2), aby na nowo zablokować obie części wysięgnika (T) i (T1) między nimi (Rys.
2
).
• Zaznaczyć na suficie 4 punkty pod nawiercenie otworów (pokazane także na str. 3 i 4), wywiercić otwory (Rys.
3
) włożyć 4 kołki rozpręż-
ne ø 8mm i przymocować zespół wysięgnika (T+T1) do sufitu, używając odpowiednich śrub (V1) (Rys.
4
).
W przypadku sufitów podwieszanych wysięgnik (T+T1) należy zawsze mocować do sufitu murowanego; jeśli jest to niemożliwe i zachodzi
potrzeba zamontowania okapu bezpośrednio do sufitu podwieszanego, należy odpowiednio wzmocnić miejsce mocowania lub zastoso-
wać takie środki, które zapewnią bezpieczne mocowanie okapu, z uwzględnieniem wytrzymałości stosowanych materiałów oraz masy
okapu (podana na str. 2).
Zestaw montażowy (wkręty i kołki) dołączony do wyposażenia może być używany wyłącznie na ścianach murowanych: jeśli wy-
stąpi konieczność zainstalowania okapu na ścianie wykonanej z innego materiału, rozważyć inne systemy mocujące, biorąc pod uwagę
wytrzymałość ściany i masę okapu (wskazaną na str. 2).
