Gaggenau AW 253 172 [21/44] Установка
![Gaggenau AW 253 172 [21/44] Установка](/views2/1997112/page21/bg15.png)
21
Установка
ru

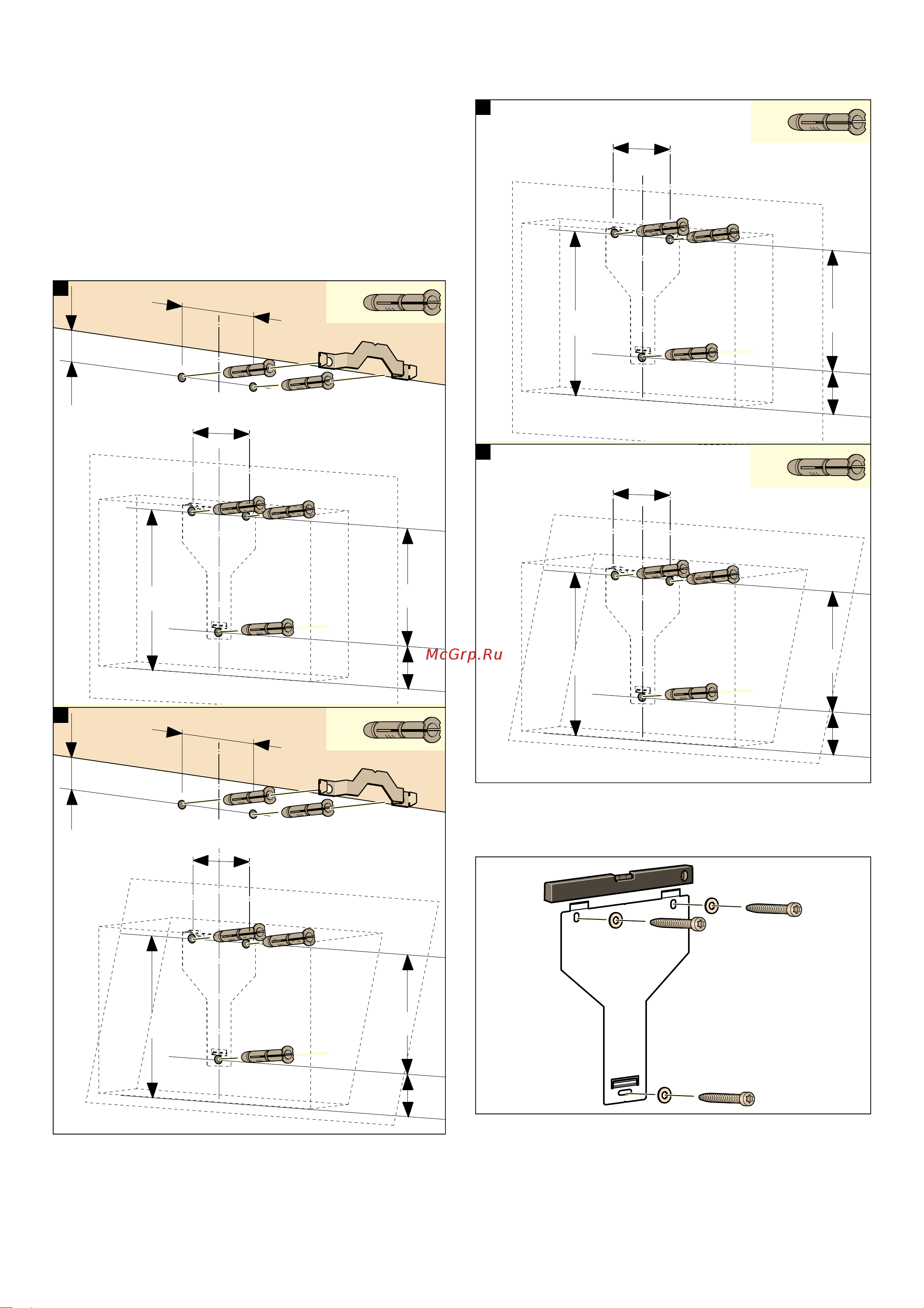

2 Приложите шаблон к намеченной линии и
зафиксируйте. Отметьте места расположения
винтов.
При установке обшивки вытяжной трубы
необходимо разрезать шаблон по нанесенной линии
разреза.
3 Просверлите отверстия (Ø 8 мм, глубина 80 мм) для
крепления, снимите шаблон и вставьте дюбели
заподлицо со стеной.
Установка с обшивкой вытяжной трубы
Установка без обшивки вытяжной трубы
Установка
Затяните винты крепления вытяжки от руки, выровняйте
вытяжку с помощью ватерпаса, после чего окончательно
плотно затяните винты.
[
PP
PP
PP
PP
PP
PP
PP
PP
$
PP
PP
%
[
PP
PP
[
[
PP
PP
PP
PP
PP
PP
PP
$
%
PP
