22
ru Установка
Навешивание и выравнивание
прибора
1 Сначала снимите защитную плёнку с задней стенки
прибора, а после его установки снимите всю плёнку.
2 Навесьте прибор таким образом, чтобы он надежно
зафиксировался в креплениях.
3 При необходимости можно сместить прибор влево
или вправо.
4 Плотно затяните винты креплений. При этом
придерживайте крепления рукой.
¨
5 Если не монтируется канал, затяните два
установочных винта без крепления.
©
Закрепите соединительные трубы
При эксплуатации вытяжки в режиме отведения воздуха
необходимо установить соединительную трубу. При
эксплуатации вытяжки в режиме циркуляции воздуха
необходимо установить входящие в комплект поставки
фильтры с активированным углём.
Указание: Если используется алюминиевая труба,
предварительно зачистите место соединения.
Вытяжная труба Ø 150 мм (рекомендуемый диаметр)
Закрепите вытяжную трубу непосредственно на
воздушном патрубке и загерметизируйте
соединение.
Вытяжная труба Ø 120 мм
1 Закрепите переходной штуцер непосредственно на
воздушном патрубке.
2 Закрепите вытяжную трубу на переходном штуцере.
3 Загерметизируйте оба места соединения
соответствующим образом.

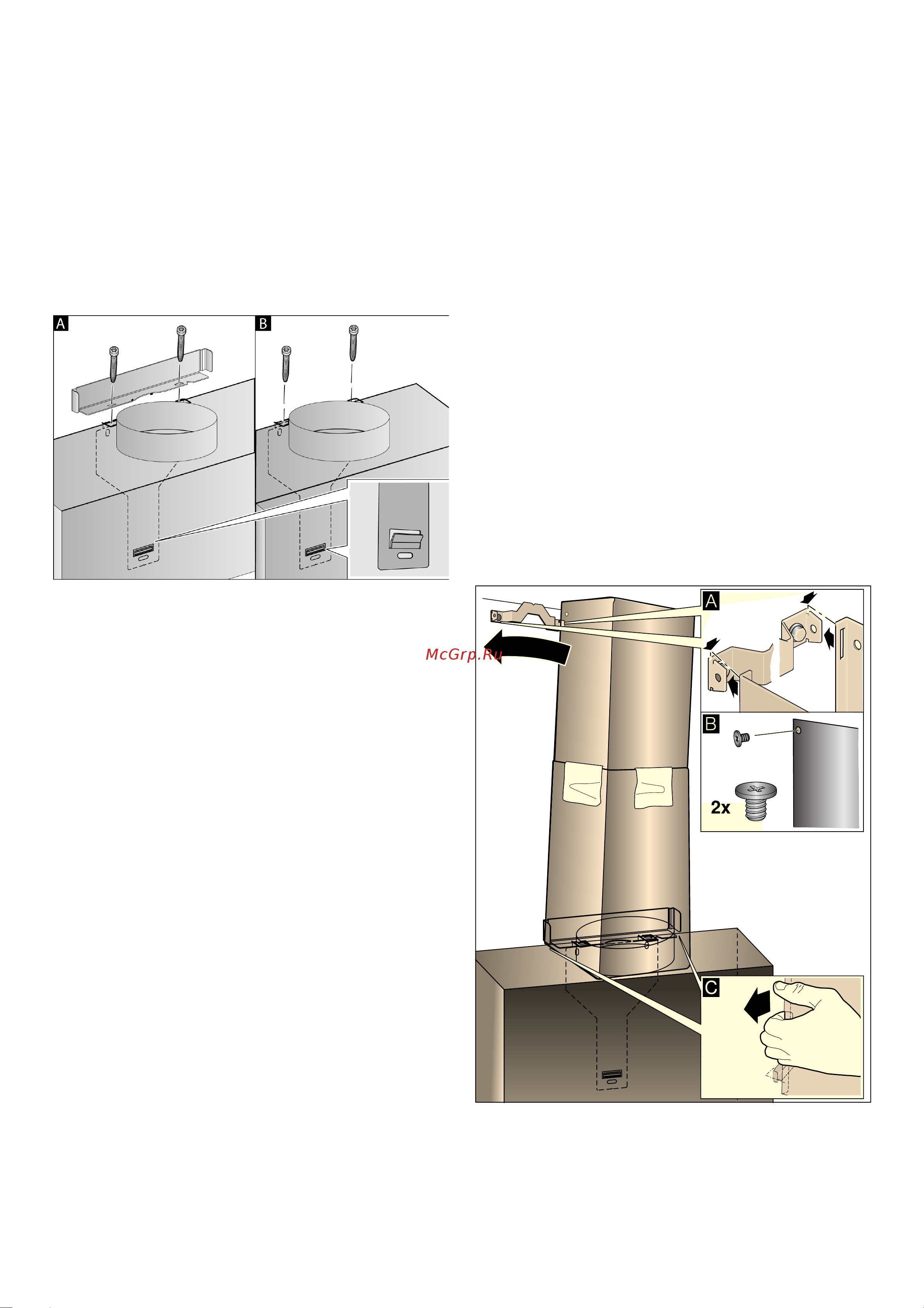

Монтаж обшивки вытяжной трубы
При эксплуатации вытяжки в режиме отведения воздуха
необходимо установить обшивку вытяжной трубы.
При эксплуатации в режиме рециркуляции воздуха
установка обшивки вытяжной трубы не требуется.
m Предупреждение – Опасность травм!
Cо стороны острых кромок при установке. При установке
прибора всегда надевайте защитные перчатки.
m Предупреждение – Опасность удара током!
Некоторые детали внутри прибора имеют острые кромки,
что может повредить соединительный провод.
Проследите, чтобы соединительный провод не
зажимался и не перегибался.
1 Разделите секции обшивки вытяжной трубы.
Для этого удалите клейкую ленту.
2 Удалите защитную плёнку с обеих секций обшивки
вытяжной трубы.
3 Вставьте одну секцию обшивки вытяжной трубы в
другую.
Указания
– Во избежание царапин положите в качестве
защиты бумагу на края наружной секции обшивки
вытяжной трубы.
– Прорези на внутренней части вытяжной трубы
должны быть обращены вниз.
4 Установите секции обшивки вытяжной трубы на
прибор.
5 Сдвиньте внутреннюю секцию обшивки вытяжной
трубы вверх, установите слева и справа на
крепежные уголки и защелкните движением вниз.
¨
6 Двумя винтами привинтите обшивку вытяжной трубы
с боковых сторон к крепёжному уголку.
©
7 Зафиксируйте нижнюю секцию вытяжной трубы в
крепежном уголке. Не допускайте повреждения
сетевого провода!
ª
Указание: При установке специальных принадлежностей
для режима рециркуляции воздуха и эксплуатации
вытяжки без обшивки вытяжной трубы необходимо
смотать провод на штуцере.
