43
Instalacja
pl

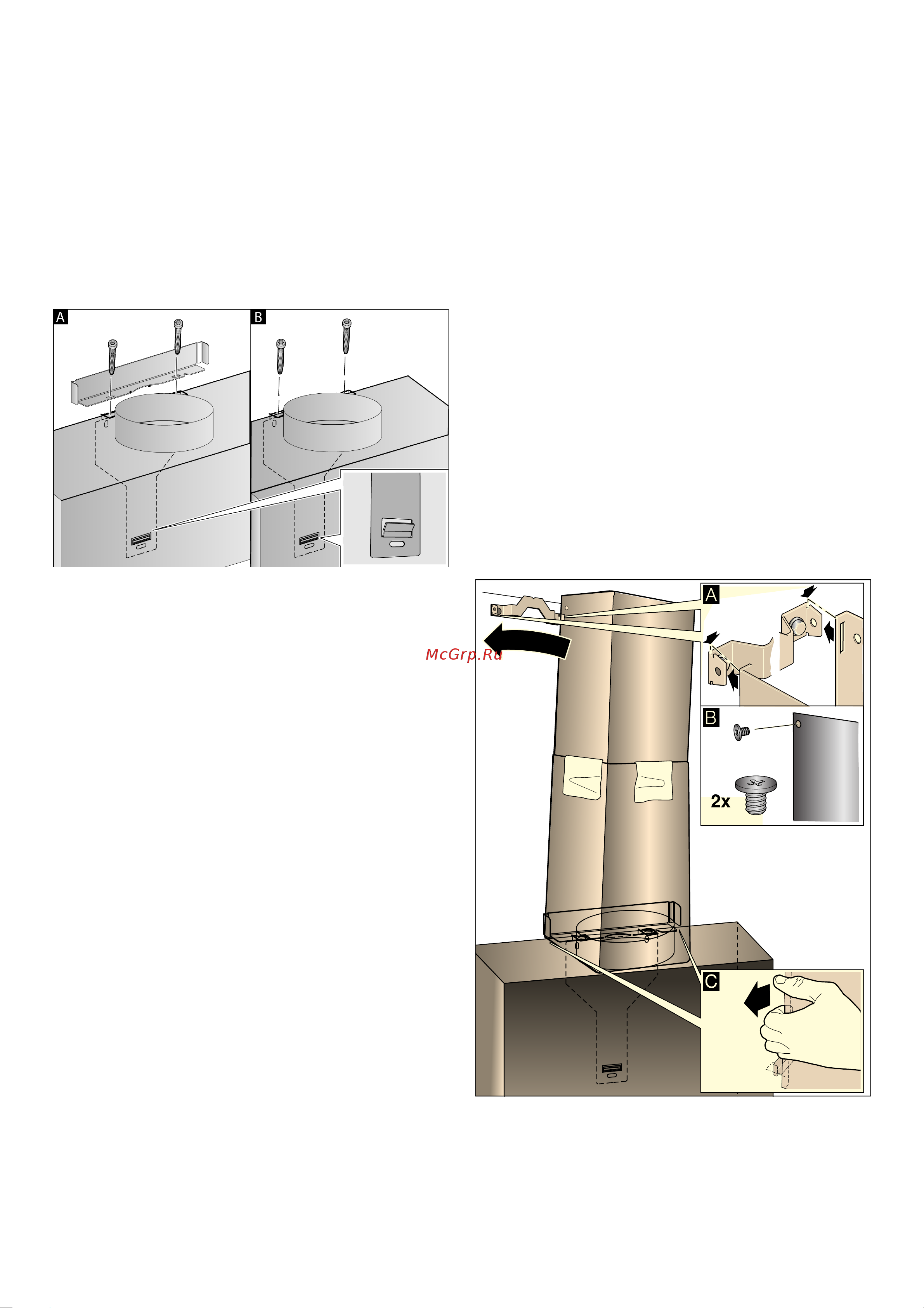

Zawieszenie i wypoziomowanie
urządzenia
1 Folię ochronną ściągnąć z urządzenia najpierw z
tyłu, a po montażu całkowicie.
2 Urządzenie zawiesić w taki sposób, aby zatrzasnęło
się na zawieszeniach.
3 W razie potrzeby można przesunąć urządzenie w
prawo lub lewo.
4 Dokręcić śruby służące do zawieszenia urządzenia.
Przytrzymać przy tym kątownik.
¨
5 Jeśli kanał nie będzie montowany, obie śruby
zabezpieczające przykręcić bez kątownika. ©
Mocowanie połączeń rurowych
Jeżeli okap kuchenny będzie użytkowany w trybie obiegu
otwartego, należy zamontować połączenie rurowe. Jeżeli
okap kuchenny będzie użytkowany w trybie obiegu
zamkniętego, należy zamontować dołączone filtry z
węglem aktywnym.
Wskazówka: Zastosowanie rury aluminiowej wymaga
wcześniejszego wygładzenia obszaru połączenia.
Rura powietrza wylotowego Ø 150 mm (wielkość
zalecana)
Rurę powietrza wylotowego zamontować bezpośrednio
na króćcu i uszczelnić.
Rura powietrza wylotowego Ø 120 mm
1 Króciec redukcyjny przymocować bezpośrednio do
króćca powietrza.
2 Rurę powietrza wylotowego przymocować na
króćcu redukcyjnym.
3
Obydwa miejsca połączenia odpowiednio uszczelnić.
Montaż obudowy kominowej
Jeżeli okap kuchenny będzie użytkowany w trybie obiegu
otwartego, należy zamontować obudowę kominową.
Montaż obudowy kominowej nie jest konieczny w
przypadku trybu obiegu zamkniętego.
m Ostrzeżenie – Niebezpieczeństwo obrażeń!
podczas instalacji ze względu na ostre krawędzie. Podczas
instalacji urządzenia zawsze nosić rękawice ochronne.
m Ostrzeżenie – Niebezpieczeństwo porażenia
prądem elektrycznym!
Elementy urządzenia mogą mieć ostre krawędzie. Może
to doprowadzić do uszkodzenia przewodu
przyłączeniowego. Nie zaginać ani nie zaciskać kabla
przyłączeniowego podczas instalowania.
1 Rozłączyć części obudowy kominowej.
W tym celu ściągnąć taśmę klejącą.
2 Ściągnąć folię ochronną z obu części obudowy
kominowej.
3 Zsunąć obydwie części obudowy kominowej.
Wskazówki
– Zadrapaniom można zapobiec, nakładając dla
ochrony papier na krawędzie zewnętrznej
obudowy kominowej.
– Szczeliny wewnętrznej obudowy kominowej
skierować do dołu.
4 Obudowy kominowe nałożyć na urządzenie.
5 Wewnętrzną obudowę kominową przesunąć do
góry, zawiesić po lewej i prawej stronie na
kątowniku mocującym i zablokować do dołu. ¨
6 Obudowę kominową przykręcić z boku dwiema
śrubami do kątownika mocującego. ©
7 Dolną obudowę kominową zatrzasnąć na kątowniku.
Nie doprowadzić do uszkodzenia przewodu
przyłączeniowego! ª
Wskazówka: Jeżeli zamontowane zostało wyposażenie
dodatkowe do obiegu zamkniętego, a okap jest
użytkowany bez obudowy kominowej, przewód należy
nawinąć na króciec.
