Wskazówki ogólne
Wskazówki ogólne
Sprawdzenie ściany
▯ Ściana musi być płaska, pionowa i odznaczać się
dostateczną nośnością.
▯ Głębokość otworów musi odpowiadać długości
śrub. Kołki rozporowe muszą być mocno osadzone.
▯ Dołączone śruby i kołki rozporowe są przeznaczone
do litych ścian murowanych. W przypadku innych
konstrukcji ściany (np. płyty gipsowe, beton
porowaty, cegła Poroton) należy zastosować
odpowiedni materiał do mocowania.
▯ Maksymalny ciężar okapu wynosi 40 kg.
Podłączenie do sieci elektrycznej
m
Ostrzeżenie – Niebezpieczeństwo porażenia
prądem elektrycznym!
Elementy urządzenia mogą mieć ostre krawędzie. Może
to doprowadzić do uszkodzenia przewodu
przyłączeniowego. Nie zaginać ani nie zaciskać kabla
przyłączeniowego podczas instalowania.
Niezbędne dane przyłączeniowe znajdują się na
tabliczce znamionowej na górze urządzenia.
Długość przewodu przyłączeniowego: ok. 1,30 m
Urządzenie spełnia wymogi WE w sprawie układów
przeciwzakłóceniowych.
m Ostrzeżenie – Niebezpieczeństwo porażenia
prądem!
Odłączenie urządzenia od zasilania musi być możliwe w
każdej chwili. Urządzenie można podłączyć wyłącznie do
gniazda z uziemieniem, zainstalowanego zgodnie z
przepisami. Jeżeli po zabudowaniu urządzenia nie
będzie dostępu do wtyczki, wówczas w stałej instalacji
elektrycznej należy uwzględnić rozłącznik izolacyjny faz
zgodnie z obowiązującymi przepisami dotyczącymi
instalacji. Jedynie osoba z uprawnieniami elektryka
może dokonać stałej instalacji elektrycznej. Zalecamy
zainstalowanie wyłącznika różnicowo-prądowego
(wyłącznik RP) w obwodzie elektrycznym zasilania
urządzenia.
5
Instalacja
Instalacja
Przygotowanie do instalacji
Uwaga!
Upewnić się, że w obszarze nawierceń nie ma
przewodów elektrycznych, rur gazowych ani przewodów
doprowadzających wodę.
Jeżeli okap kuchenny będzie użytkowany w trybie obiegu
otwartego, należy zamontować obudowę kominową.
Jeżeli okap kuchenny będzie użytkowany w trybie obiegu
zamkniętego, należy zamontować dołączone filtry z
węglem aktywnym. Montaż obudowy kominowej nie jest
konieczny w przypadku trybu obiegu zamkniętego.

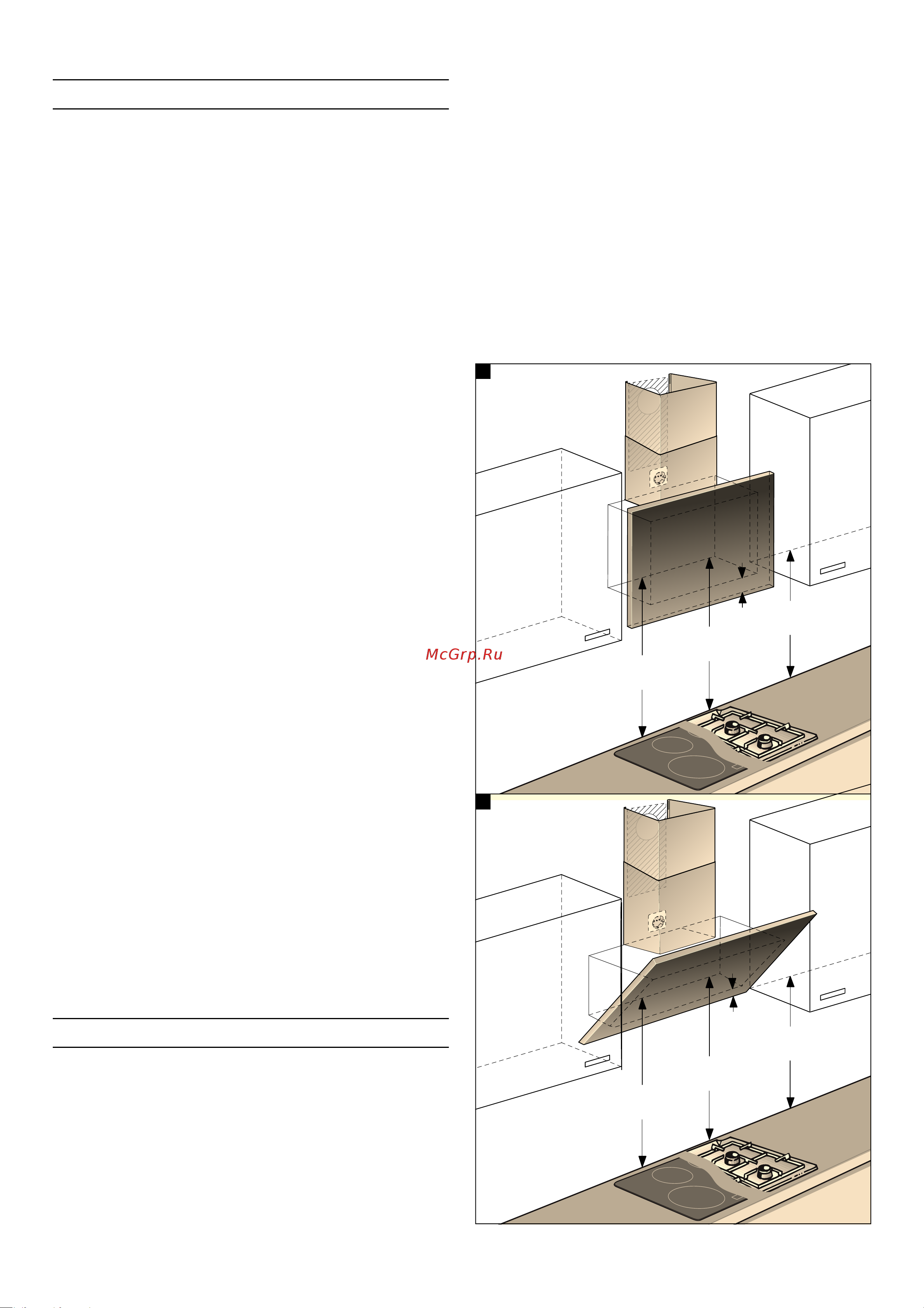

1 Ustalić pozycję okapu kuchennego i zaznaczyć na
ścianie położenie dolnej krawędzi urządzenia.
Określić przy tym środek, przyjmując za punkt
odniesienia płytę grzewczą.
Wskazówka: Zalecamy zawieszenie okapu
kuchennego w taki sposób, aby dolna krawędź
osłony szklanej tworzyła jedną linię z dolną
krawędzią sąsiadujących szafek górnych. Upewnić
się, że zachowane są podane odstępy
bezpieczeństwa w odniesieniu do płyty grzewczej.
$
%
]
]
[
PP
[
PP
[
PP
[
PP
\
\
