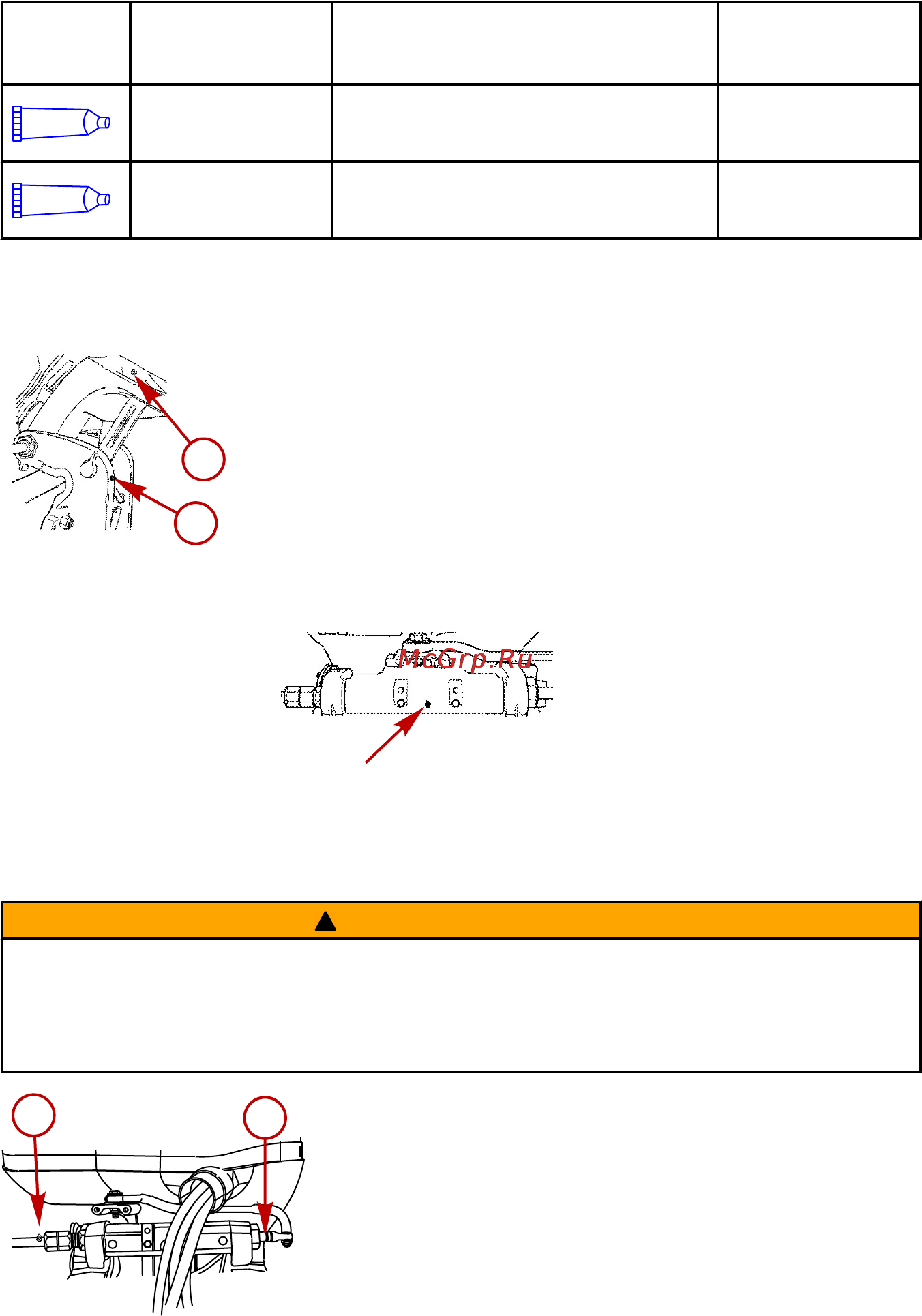

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
59
Труба,
ссыл.
номер
Описание Где используется Деталь №
34
Специальный
смазочный
материал 101
Поворотный кронштейн, ручка изменения
наклона, трубка наклона, масленка троса
рулевого механизма
92-802865Q02
95
Тефлоновая смазка
2-4-C
Поворотный кронштейн, ручка изменения
наклона, трубка наклона, масленка троса
рулевого механизма
92-802859Q 1
• Поворотный кронштейн - Смажьте через штуцер.
• Рычаг опоры механизма наклона - Смажьте через штуцер.
a - Держатель шарнирного соединения
b - Ручка изменения наклона
• Трубка наклона - Смажьте через штуцер.
29478
• Масленка троса рулевого механизма (если двигатель ею оборудован) - Поверните рулевое
колесо, чтобы полностью втянуть конец троса рулевого механизма в трубку наклона
подвесного двигателя. Смажьте через штуцер.
!
ПРЕДУПРЕЖДЕНИЕ
Прежде чем добавлять смазку, убедитесь в том, что конец троса рулевого механизма полностью
втянут в трубку наклона подвесного двигателя. Добавление смазки к полностью выдвинутому тросу
рулевого механизма может привести к гидравлическому запиранию троса. Гидравлически запертый
трос рулевого механизма может привести к потере рулевого управления и, возможно, к получению
серьезных травм или смертельному исходу.
a - Фитинг
b - Конец троса рулевого механизма
3. Смажьте следующие места маслом с легким удельным весом.
a
b
27873
a
b
29479
