УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ

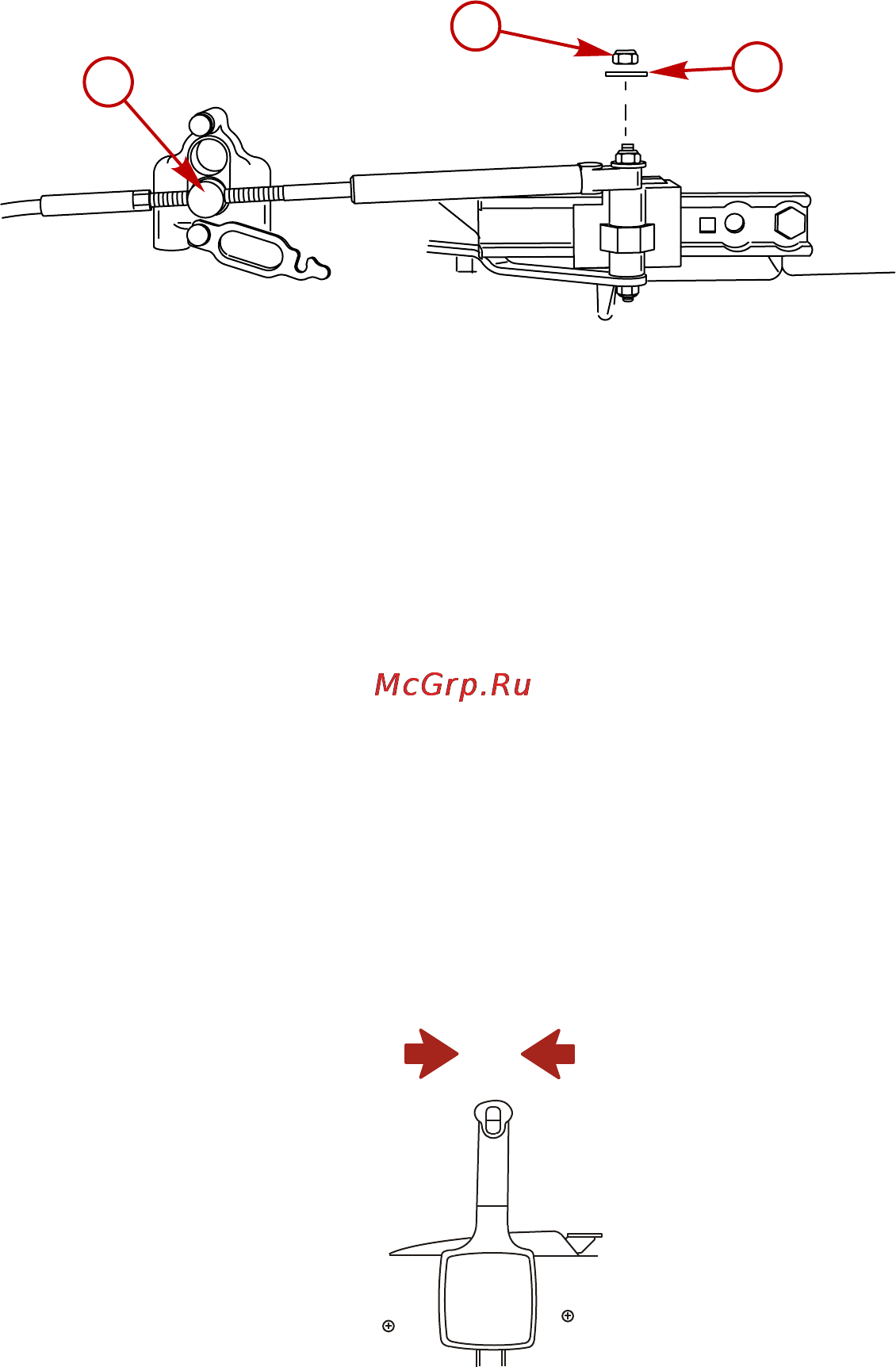

5. Поместите цилиндр троса в паз. Закрепите трос с помощью контргайки и шайбы.

a - Цилиндр троса

b - Контргайка

c - Плоская шайба

6. Проверьте отрегулированное положение троса переключения передач следующим способом:

a. Переведите рычаг дистанционного управления в переднюю передачу. Вал гребного винта

должен быть введен в зацепление. В противном случае установите цилиндр ближе к концу

троса.

b. Переведите рычаг дистанционного управления в нейтральную передачу. Вал гребного винта

должен свободно вращаться без сопротивления. В противном случае установите цилиндр

дальше от конца троса. Повторите процедуры этапов a и b.

c. Переведите рычаг дистанционного управления в заднюю передачу, при этом вращая гребной

винт. Вал гребного винта должен быть введен в зацепление. В противном случае установите

цилиндр дальше от конца троса. Повторите процедуры этапов от а до с.

d. Переведите рычаг дистанционного управления обратно в нейтральную передачу. Вал

гребного винта должен свободно вращаться без сопротивления. В противном случае

установите цилиндр ближе к концу троса. Повторите процедуры этапов от а до d.

ПОДСОЕДИНЕНИЕ ТРОСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Подсоедините кабели к системе дистанционного управления, следуя инструкциям, прилагаемым к

системе дистанционного управления.

1. Переведите рычаг дистанционного управления в нейтральную передачу.

26838

2. Закрепите трос дроссельной заслонки на рычаге дроссельной заслонки с помощью плоской шайбы

и контргайки. Затяните контргайку, затем ослабьте ее на 1/4 оборота.

3. Отрегулируйте положение цилиндра троса так, чтобы закрепленный трос дроссельной заслонки

удерживал рычаг дроссельной заслонки в положении холостого хода.

4. Установите цилиндр троса в фиксатор для цилиндра.
