УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
81
4. Установите промывочный шланг, предварительно вынув водосепараторы. См. раздел Прокладка
промывочного шланга.

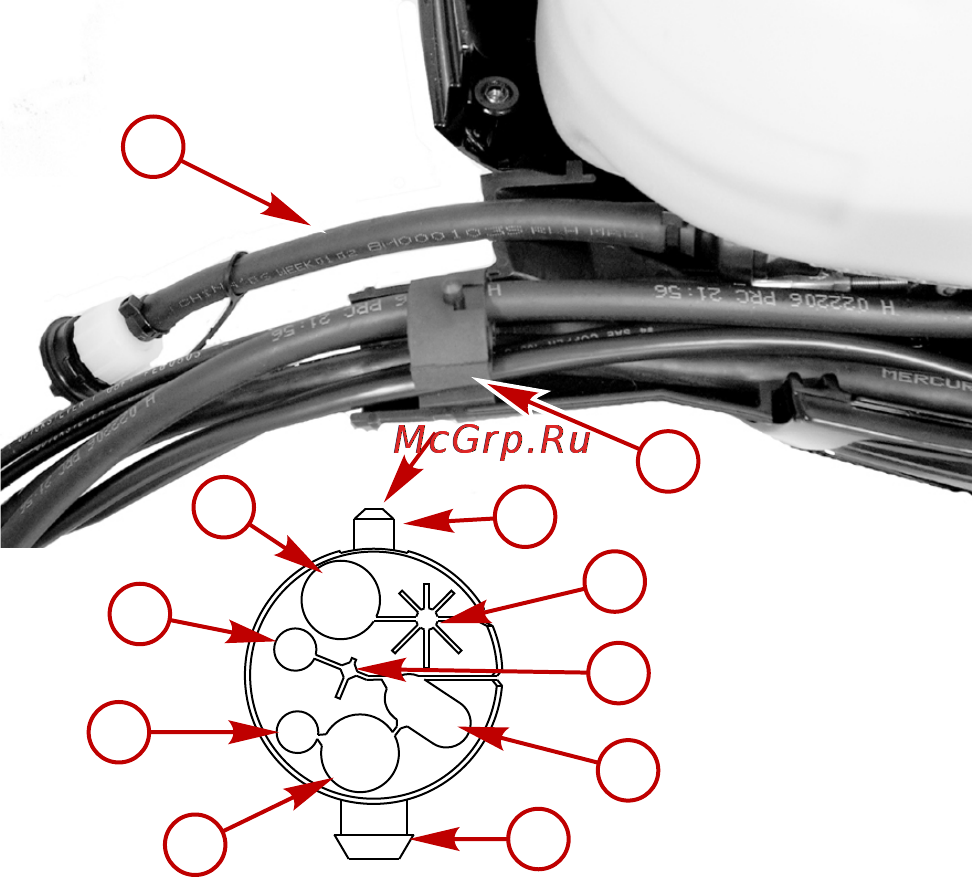

a - Промывочный шланг
b - Изоляционная втулка
c - Удаленная проводка катера
d - Трос переключения передач
e - Трос дроссельной заслонки
f - Топливный шланг
g - Верхний установочный штифт
h - Проводка SmartCraft или дополнительное отверстие для проводки
i - Напорная водяная труба
j - Кабели аккумуляторной батареи
k - Нижний установочный штифт
5. Установите технологический люк обратно и закрепите двумя болтами. Поместите уплотнение
кожуха на место.
