УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
87

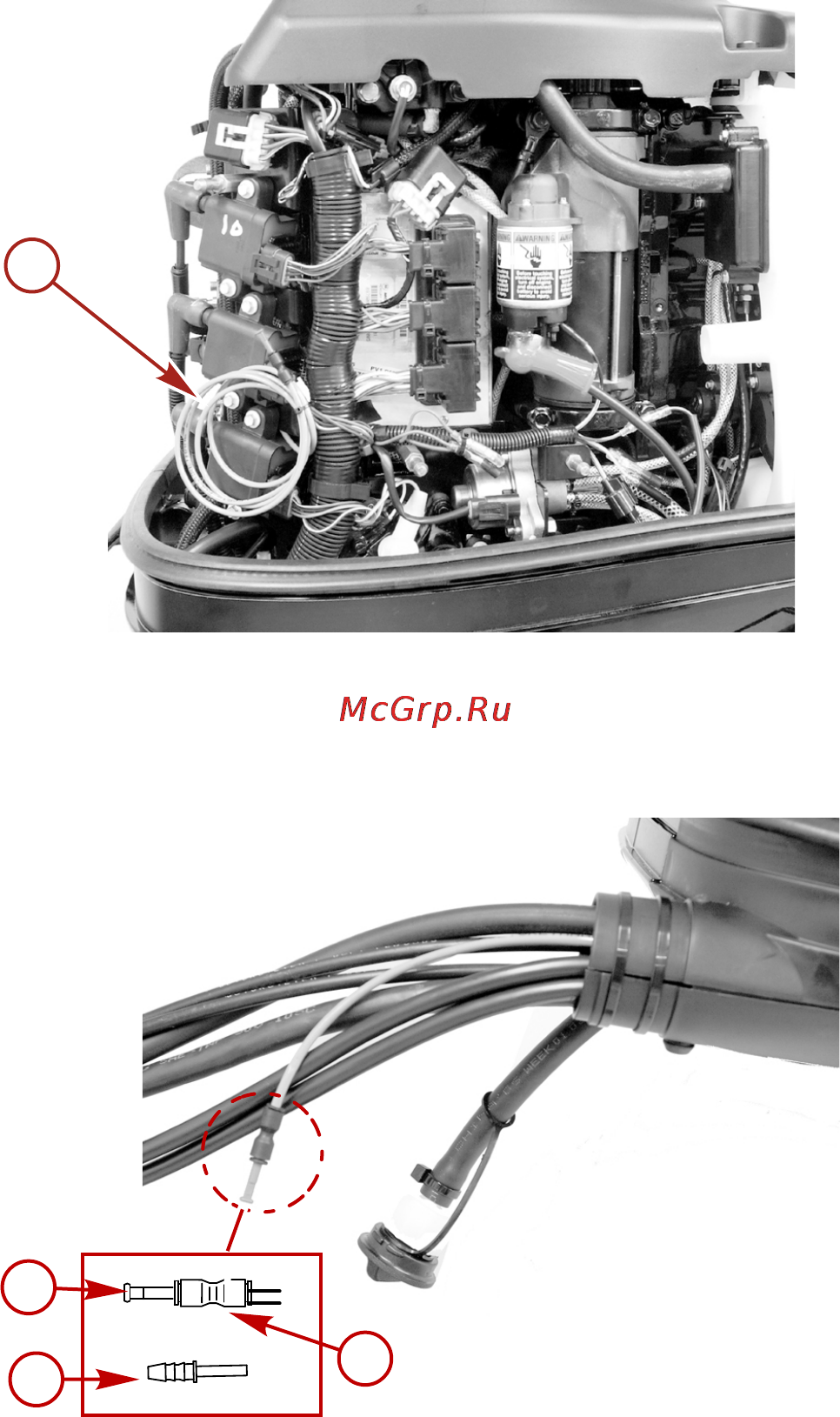

1. Напорная водяная труба в форме змеевика подсоединяется к боковой стороне двигателя.
Срежьте стяжку кабеля и проложите напорную водяную трубу через изоляционную втулку.
a - Напорная водяная труба
2. Извлеките пробку из соединительной муфты и выполните соединение. Для соединения с помощью
шлангов больших диаметров можно установить трубную вставку (22-859731).
a - Пробка
b - Соединительная муфта
c - Трубная вставка (22-859731)
a
23702
c
a
b
23708
