Controls and Features
4
11
Recoil Starter
The recoil starter is attached to the right side of the upper
handle. Stand behind the unit and pull the recoil starter rope to
start the unit.
Trimmer Deflector
The trimmer deflector is connected to the trimmer base and it is
used to prevent debris from being thrown.
Control Lever
The control lever must be depressed to start the engine and
rotation of trimmer spindle assembly. Releasing the control lever
stops the engine and trimmer spindle assembly.
WARNING: This control lever is a safety device.
Never attempt to bypass its operations.
Spindle
The spindle rotates the trimmer line.
Trimmer Line
The trimmer line is attached to the spindle assembly and it is
used to trim grass, vegetation, undergrowth and weeds.
Flywheel Screen
Keep the flywheel screen free of grass clippings and debris at all
times.
Engine Controls
See the separate engine manual for the location and function of
the controls on the engine.

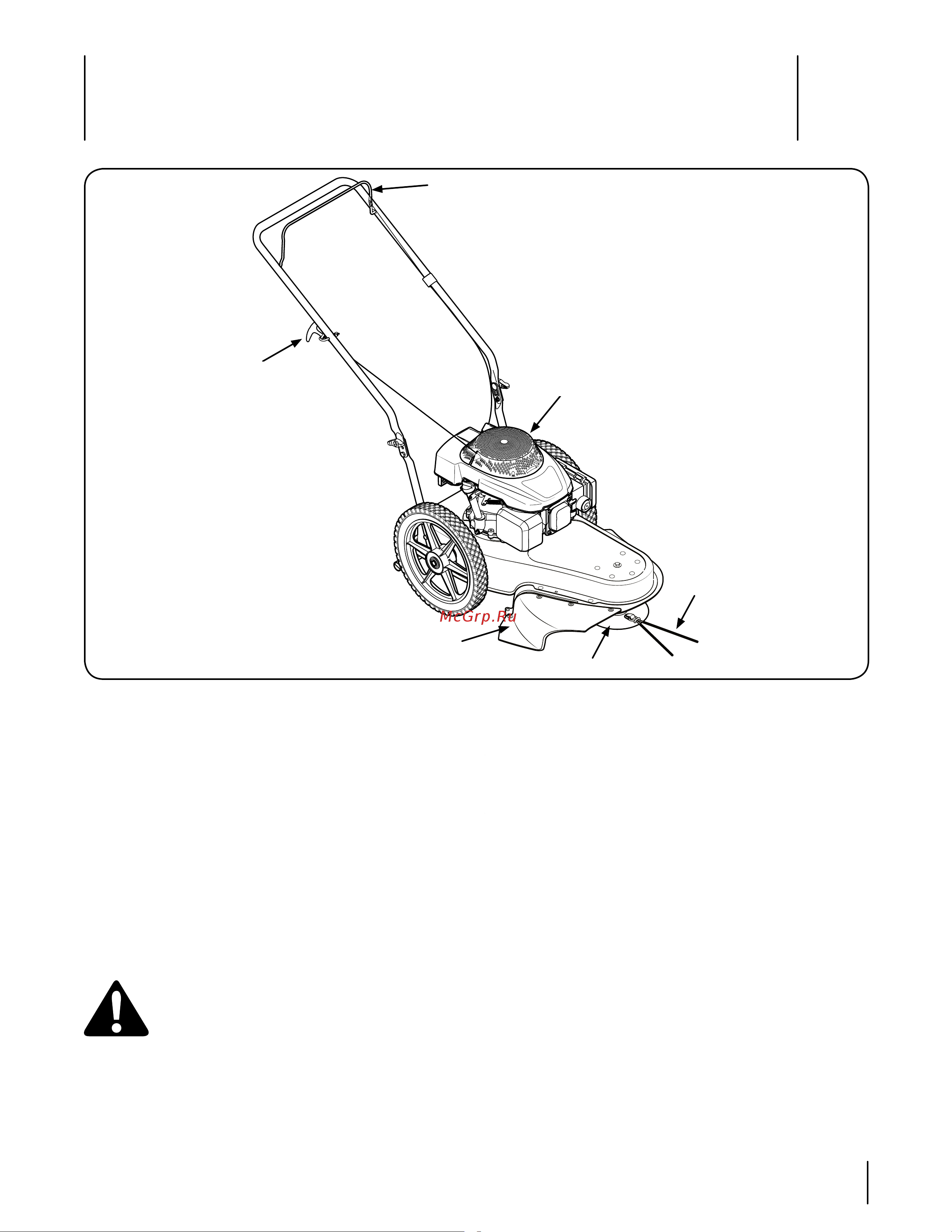

Control Lever
Recoil Starter
Trimmer Deflector
Trimmer Line
Flywheel Screen
Spindle
Figure 4-6
Скоба управления
Шнуровой стартер
Защитная сетка маховика
Режущая струна триммера
Рис. 4-6
Дефлектор
Головка
Средства управления и важные детали конструкции
Шнуровой стартер
Шнуровой стартер крепится к правой стороне верхней руко-
ятки. Встаньте за устройство и потяните шнуровой стартер для
запуска двигателя.
Дефлектор
Дефлектор крепится к основанию триммера и предотвращает
разбрасывание мусора.
Скоба управления
Для запуска двигателя и начала вращения головки необходи-
мо прижать скобу к рукоятке. При отпускании скобы двига-
тель останавливается и вращение головки прекращается.
Головка
Вращающаяся головка приводит в движение нейлоновую
режущую струну.
Режущая струна триммера
Струна триммера крепится к головке, и используется для
срезания травы и сорняков.
Защитная сетка маховика
Постоянно очищайте защитную сетку, не допускайте ее засо-
рения обрезками травы.
Органы управления двигателем
Органы управления двигателем и их функционирование опи-
сано в инструкции по эксплуатации двигателя.
ПРЕДУПРЕЖДЕНИЕ: Скоба управления является
защитным устройством. Не пытайтесь обходиться
без нее.
