MEASUREMENT FOUNDATION

GroundDrill - 3

Рис.2

Сборка

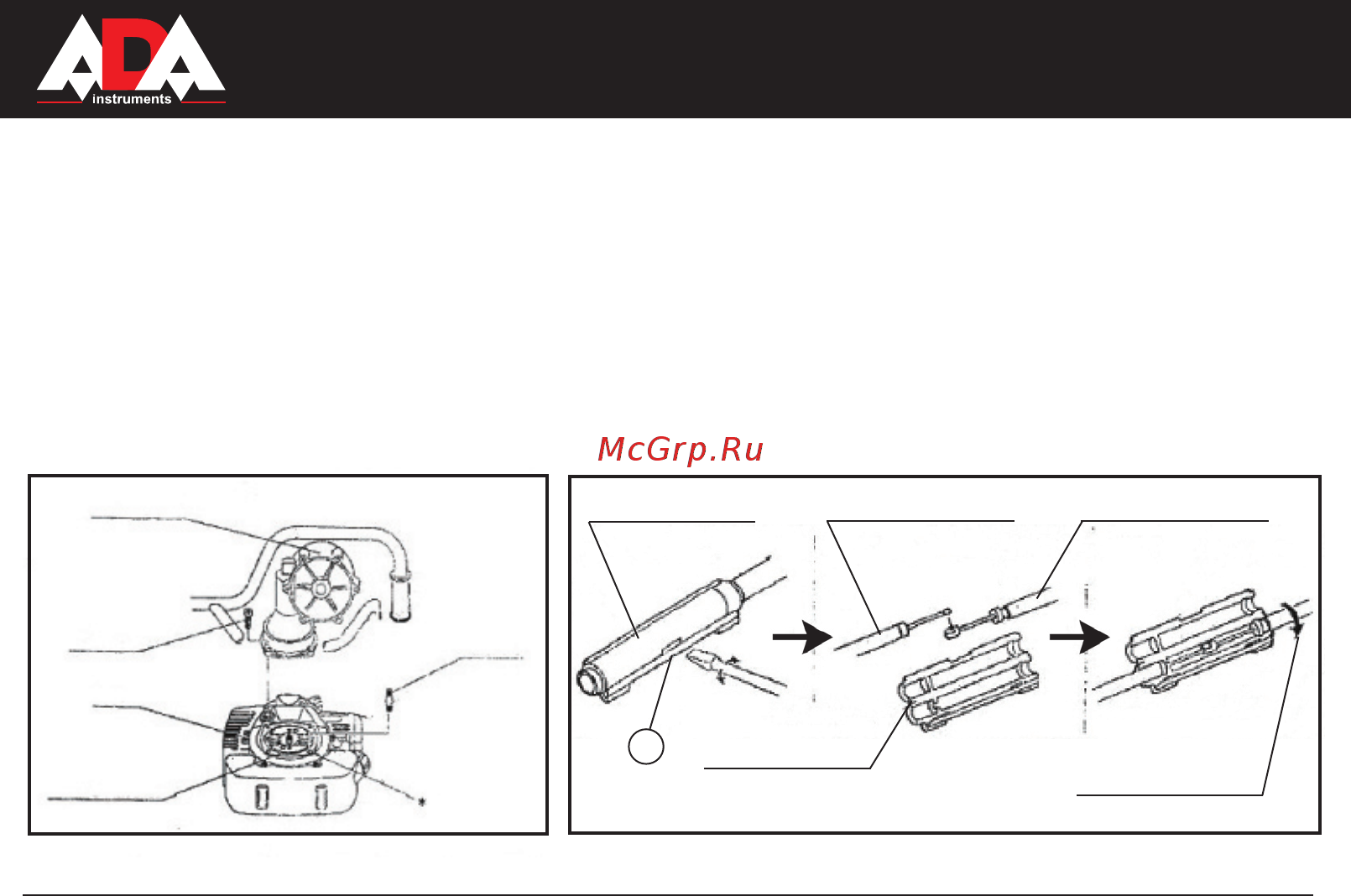

1) Подготовка к работе (Рис.1):

Редуктор

Болт x 3

Двигатель

Сцепление

Шпилька

x 1

- Чтобы снять корпус, используйте отвертку

в точке А

- Подсоедините тросик дроссельной заслон-

ки к разъему на двигателе.

- Поместите корпус на двигатель. Закройте

корпус.

- Положите двигатель на землю. Вкрутите

винт в указанное отверстие.

- Установите редуктор на двигатель и крепко

затяните винт.

- Закрутите другие 3 болта в отверстия и

затяните все 4 болта.

2) Подключение тросика дроссельной заслонки (Рис.2):

Чехол коннектора

Корпус

коннектора

Тросик газа

(от ручки газа)

Тросик газа

(от двигателя)

Закрыть в этом

направлении

Рис.1
