MEASUREMENT FOUNDATION
GroundDrill - 3
25

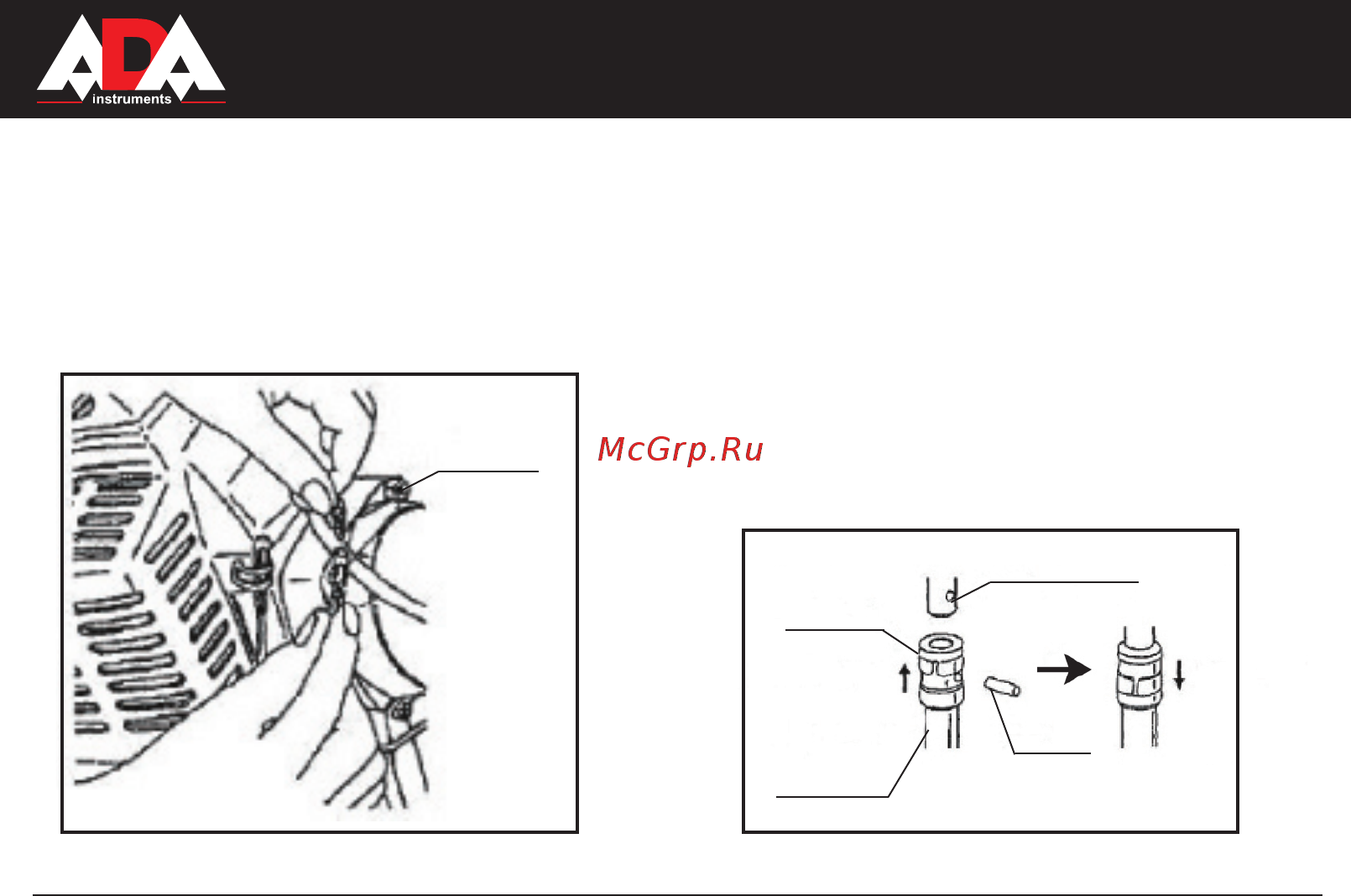

3) Подключение электропроводки (Рис.3)
Соедините электропроводку (х2)
между двигателем и коробкой
передач. Убедитесь, что цвета
совпадают и соединения электро-
проводки надежное.
4) Подсоединение шнека к редуктору (Рис.4)
- Выдвиньте наверх хомут и вытащите болт из
отверстия.
- Совместите и вставьте приводной вал
редуктора и хвостовик шнека и вставьте вал
в хвостовик.
- Опустите хомут и вставьте в отверстие болт.
Провода
Рис.3 Рис.4
Приводной вал
Защитный
хомут
Хвостовик
шнека
Штифт
