12
СБОРКА
7. Поместите цепь над фиксатором сцепления, надевая при этом приводные звенья на
звездочку барабана сцепления.
8. Наденьте нижнюю часть приводных звеньев на зубья звездочки в передней части
шины.
9. Уложите приводные звенья цепи в паз шины.
10. Тяните направляющую шину вперед до тех пор, пока вся цепь не войдет в ее паз.
Проверьте, чтобы все приводные звенья находились в пазу шины.
11. Теперь установите кожух сцепления, следя за тем, чтобы регулировочный штырь
находился в нижнем отверстии шины. Помните, что при повороте винта этот штырь
перемещает шину вперед и назад.
12. Установите гайки шины и закрутите их вручную. После того, как цепь натянута,
необходимо затянуть гайки шины.
НАТЯЖЕНИЕ ЦЕПИ (В том числе для пил с уже установленной цепью)
ОСТОРОЖНО:
При работе с цепью надевайте защитные перчатки. Цепь острая и может
поранить, даже если находится в неподвижном состоянии.
ПРИМЕЧАНИЕ: При регулировке натяжения цепи убедитесь, что гайки шины закручены
только вручную. Попытка натяжения цепи при туго затянутых гайках шины может привести к
поломке.
Проверка натяжения:
Используйте наконечник под отвертку приспособления для регулировки положения цепи для
того, чтобы прокрутить цепь вдоль шины. Если цепь не проворачивается, она натянута
слишком туго. Если цепь натянута слишком слабо, под шиной она провиснет.
РЕЖУЩИЕ ЗВЕНЬЯ
ДОЛЖНЫ БЫТЬ
ОБРАЩЕНЫ ПО
НАПРАВЛЕНИЮ ВРАЩЕНИЯ
1
Режущие звенья
Калибр глубины
Приводные звенья
Вершина шины
Кожух сцепления
Регулировочный
штырь
Нижнее
отверстие
Направляющая шина
21
МЕТОДЫ РАБОТЫ
ОБРЕЗКА СУЧЬЕВ
• Обрезайте сучья только после того, как дерево повалено. Только в этом случае можно
обрезать сучья безопасно и правильно.
• Оставляйте самые большие сучья снизу поваленного дерева, чтобы обеспечить опору
дерева во время работы.
• Начинайте от основания дерева и продвигайтесь в направлении верхушки, срезая
ветки и сучья. Удаляйте небольшие сучья за один рез.
• Старайтесь по возможности занимать такую позицию, чтобы между вами и пилой было
дерево.
• Удаляйте большие, опорные ветки, используя приемы, описанные в параграфе
РАСПИЛОВКА БЕЗ ОПОРЫ.
• Для срезания небольших и свободно висящих сучьев всегда используйте резку сверху.
При резке снизу сучок может упасть и защемить пилу.
ОБРЕЗКА ВЕТВЕЙ
ОСТОРОЖНО:
Ограничьтесь обрезанием ветвей, основание которых находится не выше
уровня вашего плеча. Не срезайте ветки, растущие выше этого уровня. Для выполнения
этой работы пригласите профессионала.
• Выполните первый рез снизу ветки на 1/3 ее толщины.
• Далее выполните второй рез, полностью срезав ветку. Затем выполните третий рез
сверху, оставив выступ 2-5 см от ствола дерева.
РЕМОНТ И РЕГУЛИРОВКА
РЕМОНТ И РЕГУЛИРОВКА
ОСТОРОЖНО:
Отсоедините свечу зажигания перед выполнением работ по техническому
обслуживанию, за исключением работ по регулировке карбюратора.
Любые действия по обслуживанию и регулировке пилы, не описанные в данном
руководстве, должны выполняться авторизованным сервисным дилером.
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Проверять:
Уровень топливной смеси Перед каждым использованием
Смазка шины Перед каждым использованием
Натяжение цепи Перед каждым использованием
Заточка цепи Перед каждым использованием
Наличие повреждений Перед каждым использованием
Плотность завинчивания крышек Перед каждым использованием
Плотность завинчивания крепежных деталей Перед каждым использованием
Плотность пригонки узлов Перед каждым использованием
Проверять и чистить:
Шина Перед каждым использованием
Пила в целом После каждого использования
Воздушный фильтр Каждые 5 часов
Тормоз цепи Каждые 5 часов
Искрогасительная сетка и глушитель аждые 25 часов*
Заменять свечу зажигания Ежегодно
Заменять топливный фильтр Ежегодно
*Часы работы – Каждый час работы требует примерно 2 заправки топливного бака.

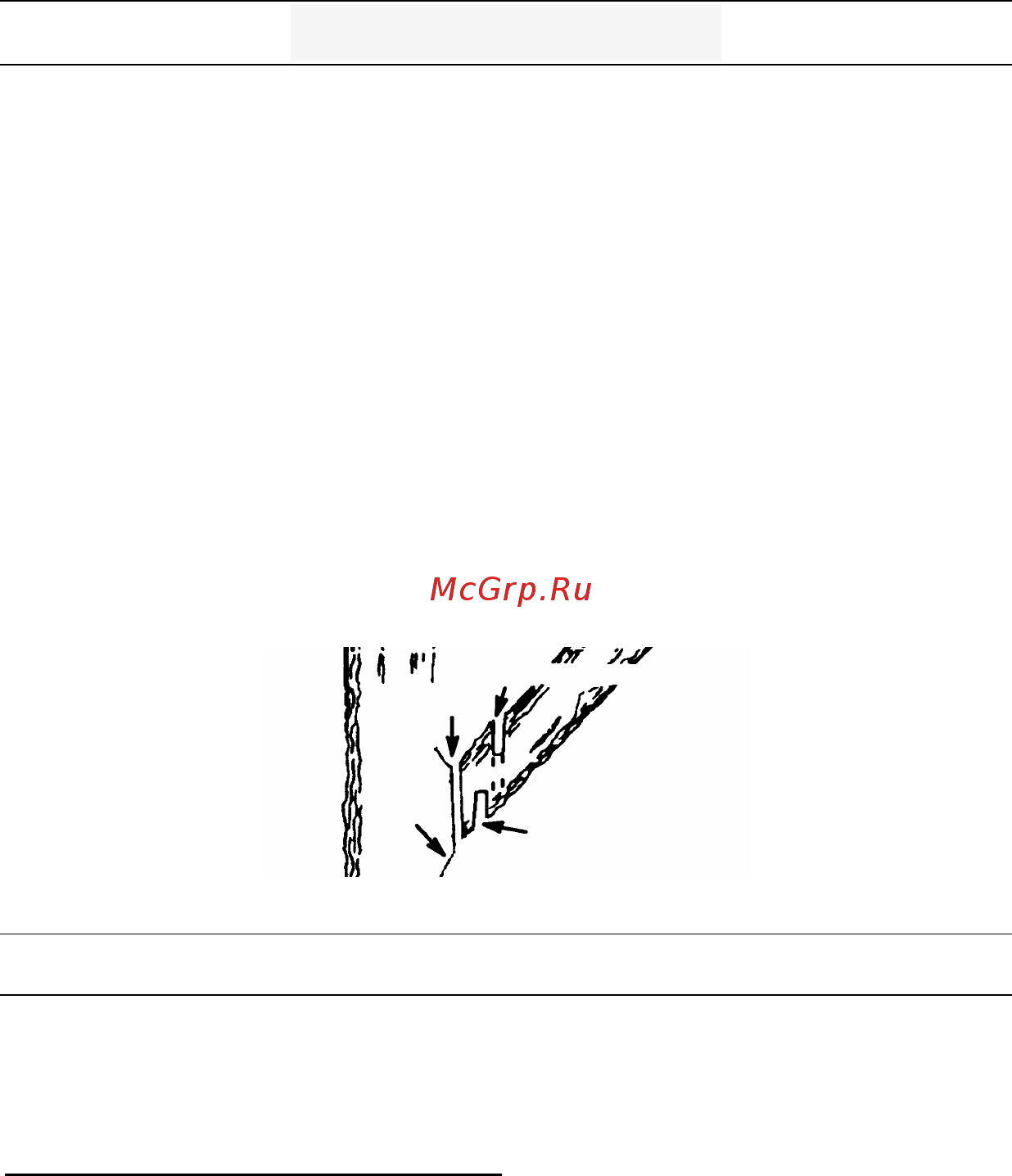

Последовательность обрезки сучьев
Третий
рез
Второй рез
Первый рез
