ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
• Щиток для рук снижает вероятность контакта левой руки с цепью, когда рука
снимается с передней рукоятки.
• Передняя и задние рукоятки расположены на удобном расстоянии друг от друга и на
одной линии. Расстояние между рукоятками и их расположение "в линию"
обеспечивают равновесие и устойчивость, позволяя контролировать движение пилы в
направлении оператора, когда возникает отдача.
ОСТОРОЖНО: НЕ СЛЕДУЕТ ВСЕЦЕЛО ПОЛАГАТЬСЯ НА ПРИСПОСОБЛЕНИЯ,
ПРЕДУСМОТРЕННЫЕ В ПИЛЕ. ЧТОБЫ ИЗБЕЖАТЬ ОТДАЧИ, НЕОБХОДИМО
ПОЛЬЗОВАТЬСЯ ПИЛОЙ ПРАВИЛЬНО И ОСТОРОЖНО. Направляющие шины с
пониженной отдачей и пильные цепи с низкой отдачей снижают вероятность возникновения
отдачи и ее величину, поэтому они рекомендованы к применению. Ваша пила изначально
оснащается направляющей шиной и цепью с пониженной отдачей. Ремонт тормоза цепи
должен выполняться специалистами авторизованного сервисного центра. Отдавайте свой
инструмент в ремонт по месту приобретения, если он приобретен у сервисного дилера, или
в ближайший авторизованный сервисный центр.
• Контакт верхушки направляющей шины с посторонними предметами в некоторых
случаях может вызвать мгновенную ответную реакцию, отдавая шину вверх и назад в
сторону оператора.
• Защемление пильной цепи в верхней части направляющей шины может быстро
оттолкнуть направляющую шину назад к оператору.
• Любое из указанных воздействий может привести к утрате контроля над пилой и,
вследствие этого, к серьезным травмам. Не полагайтесь только на устройства
безопасности, которыми оснащена пила.
СБОРКА
При выполнении сборки необходимо надевать защитные перчатки (не входят в комплект).
КРЕПЛЕНИЕ ОПОРНОГО ВЫСТУПА ДЛЯ АМОРТИЗАЦИИ
Опорный выступ для амортизации может использоваться в качестве точки поворота при
резке.
1. Ослабьте и снимите с пилы гайки шины и кожух сцепления.
2. Прикрепите двумя винтами опорный выступ для амортизации, как показано на рисунке.
КРЕПЛЕНИЕ ШИНЫ И ЦЕПИ (если еще не установлены)
ОСТОРОЖНО:
Проверьте каждый шаг сборки, если пила поступила уже в собранном
виде. Всегда надевайте перчатки при обращении с пилой. Цепь острая и может поранить,
даже если находится в неподвижном состоянии!
1. Ослабьте и снимите с пилы гайки шины и кожух сцепления.
2. Удалите пластиковую транспортировочную прокладку (если имеется).
23
РЕМОНТ И РЕГУЛИРОВКА
• Отпустите и снимите с пилы гайки тормоза цепи и сам тормоз цепи. Снимите с пилы
шину и цепь.
• Прочищайте смазочные отверстия и паз шины после каждых 5 часов работы.
• Задирание направляющих бортиков шины является нормальным явлением при износе
бортиков. Снимите заусенцы плоским напильником.
• Если верхняя часть бортика неровная, воспользуйтесь плоским напильником для
восстановления квадратной формы краев и боковых сторон.
Замените направляющую шину при износе паза, погнутой или треснувшей шине или в
случае, если имеет место избыточный нагрев или задирание бортиков. Если необходимо
выполнить замену, используйте только ту направляющую шину, которая указана в списке
запасных частей или на клейме на цепной пиле.
СВЕЧА ЗАЖИГАНИЯ
Чтобы обеспечить более легкий запуск двигателя и его лучшую работу, следует ежегодно
менять свечу зажигания. Регулировка зажигания является постоянной и не может быть
изменена.
1. Открутите 3 винта на крышке цилиндра.
2. Снимите крышку цилиндра.
3. Вытяните гнездо свечи зажигания.
4. Выньте свечу зажигания из цилиндра и отправьте ее в отходы.
5. Замените новой свечой зажигания Champion RCJ-7Y; плотно затяните свечу торцовым
ключом на 19 мм. Зазор в свече зажигания должен составлять 0,5 мм.
6. Установите на место гнездо свечи зажигания.
7. Установите на место крышку цилиндра и 3 винта. Тщательно затяните.

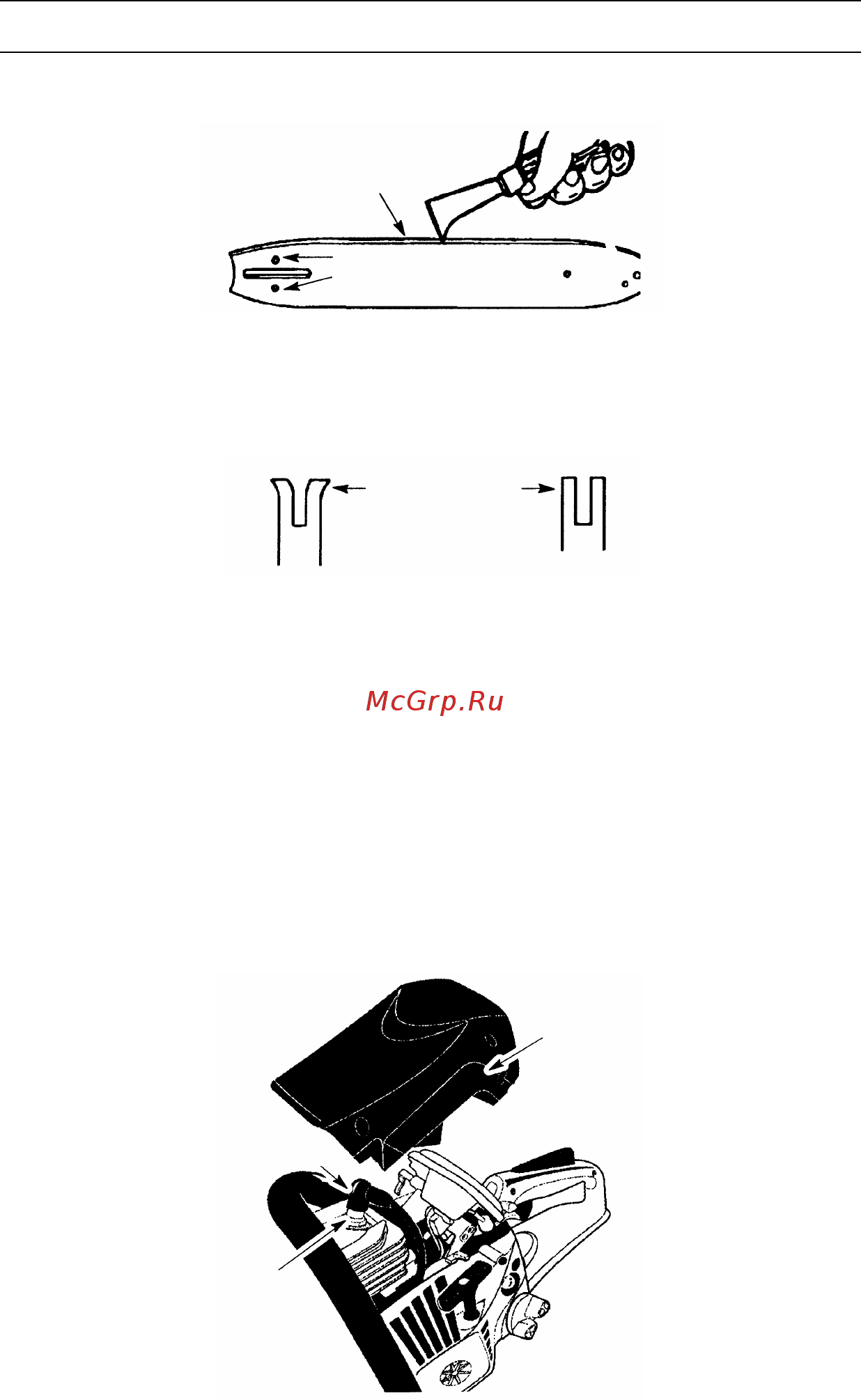

Удалите опилки из канавки
направляющей шины
Смазочные отверстия
Правильная канавка
Изношенная канавка
Опилите края и боковые стороны направляющих
для придания им квадратной формы
Крышка цилиндра
Колпачок свечи зажигания
Свеча зажигания
