![McCulloch CS 330 [9/32] Ремонт и регулировка](/views2/1393501/page9/bg9.png)
24
РЕМОНТ И РЕГУЛИРОВКА
ЗАТОЧКА ЦЕПИ
ОСТОРОЖНО:
Неправильная заточка цепи и/или техобслуживание ограничителя глубины
повысит риск отдачи, которая может привести к серьезным травмам.
ОСТОРОЖНО: При работе с цепью надевайте защитные перчатки. Цепь острая и может
поранить, даже если находится в неподвижном состоянии.
Признаки, указывающие на необходимость заточки цепи:
• Уменьшение размера древесной стружки. При затуплении цепи древесная стружка
становится все мельче, пока она не будет больше похожей на порошок, чем на
стружку. Имейте в виду, что в случае сухостойной или гнилой древесины стружка не
будет иметь нормальный вид.
• Пила режет только с одной стороны или под углом.
• При выполнении распила к пиле необходимо прилагать избыточное усилие.
Необходимый инструмент:
• Круглый напильник диаметром 5/32 дюйма (4 мм) и держатель напильника
• Плоский напильник
• Калибр ограничителя глубины
ДЛЯ ЗАТОЧКИ ЦЕПИ:
1. Установите переключатель ON/STOP в положение STOP.
2. Проверьте правильность натяжения цепи. В случае необходимости отрегулируйте
натяжение цепи. См. раздел НАТЯЖЕНИЕ ЦЕПИ.
3. Заточите режущие звенья.
• Для заточки режущих звеньев выровняйте держатель напильника (90°), чтобы он
разместился на верхнем краю режущего звена и ограничителя глубины.
ПРИМЕЧАНИЕ: Цепь состоит как из левосторонних, так и из правосторонних
режущих звеньев.
• Отрегулируйте держатель напильника так, чтобы метка 30° была параллельна
шине и центральной линии цепи.
• Сначала заточите режущие звенья с одной стороны. При затачивании
перемещайте напильник с внутренней стороны режущего звена наружу. Затем
переверните цепную пилу и повторите эту процедуру для звеньев с другой
стороны цепи.
• При затачивании перемещайте напильник вперед. Для каждого режущего звена
выполните 2 или 3 затачивающих движения.
• При затачивании режущих звеньев следите, чтобы они были одинаковой длины.
• Подпилите звенья напильником достаточно хорошо, чтобы устранить возможные
повреждения режущих кромок (боковая и верхняя грани режущего звена).
Напильник
Калибр
глубины
30° Отметка на держателе напильника
Держатель напильника
Режущие звенья
Режущие звенья
Режущие звенья
9

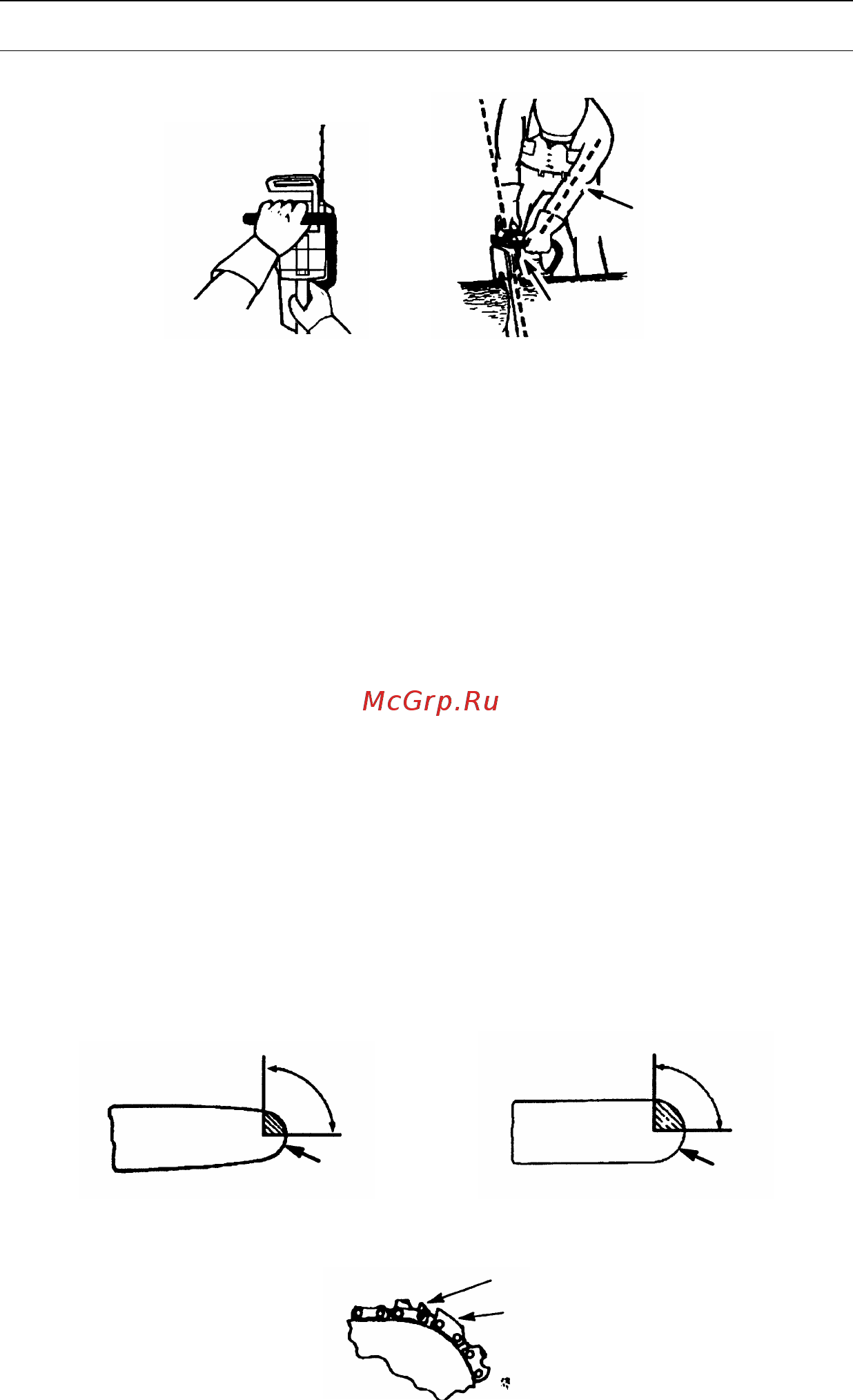

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
ПОСТОЯННЫЙ КОНТРОЛЬ ПРИ РАБОТЕ
• Надежно удерживайте пилу обеими руками при работающем двигателе и не
выпускайте ее из рук. Прочный захват помогает снизить отдачу и сохранить контроль
за пилой. Пальцами левой руки охватывайте переднюю рукоятку, а большой палец
левой руки держите под этой рукояткой. Правой рукой полностью обхватывайте
заднюю рукоятку, независимо от того, являетесь ли вы правшой или левшой. Держите
левую руку выпрямленной, зафиксируйте локоть.
• Расположите левую руку на передней рукоятке так, чтобы при выполнении распила
она образовала прямую линию с правой рукой, расположенной на задней рукоятке. Ни
для каких типов распилов не меняйте положение рук на противоположное.
• Распределяйте свой вес равномерно на обе ноги.
• Стойте, сместившись слегка влево от пилы, чтобы ваше туловище не находилось на
одной линии с режущей цепью.
• Не ставьте ноги вместе. Вы можете потерять равновесие и утратить контроль над
пилой.
• Не выполняйте резку на уровне выше плеча. В таком положении сложно
контролировать движение пилы.
СРЕДСТВА ПРЕДОТВРАЩЕНИЯ ОТДАЧИ
ОСТОРОЖНО: В пиле предусмотрены описанные ниже средства для снижения опасности
отдачи, однако, они не могут полностью предотвратить ее. Пользуясь цепной пилой, не
рассчитывайте только на предохранительные средства. Необходимо выполнять все
правила техники безопасности, инструкции и техобслуживание, описанные в данном
руководстве, для того чтобы избежать отдачи и других воздействий, которые приводят к
серьезным травмам.
• Направляющая шина с пониженной отдачей имеет верхушку малого радиуса, что
снижает размер зоны, где может произойти отдача, в верхней части шины. Как
показала практика, направляющая шина с пониженной отдачей значительно
сокращает частоту и серьезность случаев отдачи.
• Цепь с низкой отдачей имеет профилированный ограничитель глубины и
оградительное звено, что обеспечивает отклонение силы отдачи и постепенное
врезание в дерево.
Следует стоять
слева от пилы
Никогда не меняйте
руки местами
Локоть
зафиксирован
Держитесь большим пальцем с нижней
стороны рукоятки
Симметричная
направляющая шина с
пониженной отдачей
Опасная зона
Вершина малого радиуса
Вершина большого радиуса
Опасная зона
Симметричная направляющая шина
Цепь с низкой отдачей Удлиненное оградительное звено
обеспечивает отклонение силы
отдачи и плавное вхождение
режущего зуба в дерево
Профилированный глубиномер
