McCulloch CS360 [22/32] Ремонт и регулировка
![McCulloch CS360 [22/32] Ремонт и регулировка](/views2/1393501/page22/bg16.png)
22
РЕМОНТ И РЕГУЛИРОВКА
ТОРМОЗ ЦЕПИ
ОСТОРОЖНО:
Если тормозная лента слишком изношена, при срабатывании тормоза
цепи она может порваться. В таком случае тормоз не сможет остановить цепь. Если какая-
либо часть тормоза цепи износилась до толщины менее чем 0,5 мм, необходимо обратиться
в авторизованный сервисный центр и заменить тормоз. Ремонт тормоза цепи должен
выполняться специалистами авторизованного сервисного центра. Отдавайте свой
инструмент в ремонт по месту приобретения, если он приобретен у сервисного дилера, или
в ближайший авторизованный сервисный центр.
ПРОВЕРКА РАБОТЫ ТОРМОЗА
ВНИМАНИЕ:
Тормоз цепи необходимо проверять несколько раз в день. При выполнении
этой процедуры двигатель должен работать. Это единственный случай, когда пилу
необходимо положить на землю с работающим двигателем.
Положите пилу на твердую землю. Зажмите заднюю рукоятку своей правой рукой, а
переднюю рукоятку – левой рукой. Полностью откройте дроссель, нажав до отказа рычаг
дросселя. Приведите в действие тормоз цепи, повернув левое запястье к щитку для рук, не
отпуская переднюю рукоятку. Цепь должна немедленно остановиться.
ВОЗДУШНЫЙ ФИЛЬТР
ВНИМАНИЕ:
Запрещено чистить фильтр бензином или другим горючим растворителем,
чтобы предотвратить возникновение пожара или образование взрывоопасных паров.
Чистка воздушного фильтра:
Загрязненный воздушный фильтр снижает кпд двигателя и увеличивает расход топлива и
объем выхлопных газов. Необходимо чистить фильтр после каждых 5 часов работы.
1. Почистите крышку и участок вокруг нее, чтобы избежать попадания грязи в камеру
карбюратора при снятии крышки.
2. Снимите детали, как показано на рисунке.
3. Вымойте фильтр в воде с мылом. Прополощите в чистой холодной воде. Полностью
высушите перед установкой на место.
4. Установите на места все детали.
УХОД ЗА ШИНОЙ
Если пила режет на одной стороне, требует приложения усилий для прохода по резу или же
использовалась без достаточной смазки шины, может понадобиться техобслуживание
направляющей шины. Изношенная шина приводит к повреждению цепи и затрудняет резку.
После каждого пользования проверьте, чтобы выключатель ON/STOP (ВКЛ/ВЫКЛ)
находился в положении STOP (ВЫКЛ), затем очистите от опилок шину и отверстие
звездочки.
Выполнение техобслуживания направляющей шины:
• Установите переключатель ON/STOP в положение STOP.

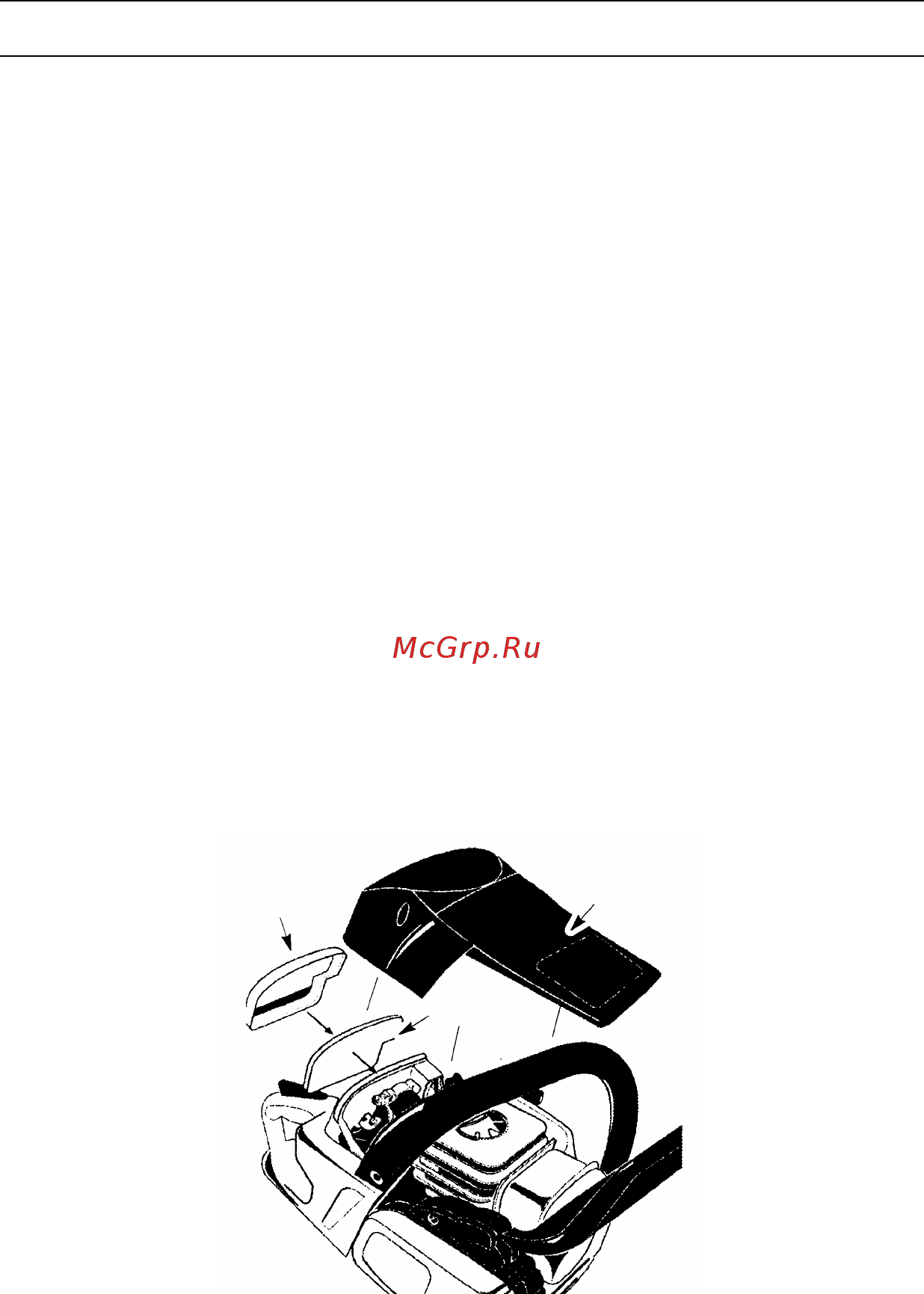

Крышка воздушного
фильтра
Воздушный
фильтр
Крышка цилиндра
11
СБОРКА
3. Для регулирования натяжения цепи используется регулировочный штырь и винт. При
сборке шины очень важно, чтобы штырь на регулировочном винте совпадал с
отверстием в шине. При повороте винта регулировочный штырь перемещается вверх и
вниз. Прежде чем устанавливать шину на пилу, определите положение этого
регулировочного узла. См. рисунок ниже.
4. Поверните регулировочный винт рукой против часовой стрелки так, чтобы
регулировочный штырь едва касался стопора. Это обеспечит практически правильное
положение штыря.
5. Сдвигайте шину по болтам шины, пока она не упрется в звездочку барабана
сцепления.
6. Осторожно выньте новую цепь из упаковки. Держите цепь, расположив приводные
звенья так, как показано на рисунке.
Местонахождение
транспортировочной
прокладки
Гайки шины
Кожух сцепления
Приспособление для
регулировки положения
цепи
Внутренний вид цепного
тормоза
Регулировочное приспособление на кожухе сцепления
Болтам шины
Направляющая шина
