Liebherr BP 2850 [10/20] Inbetriebnahme

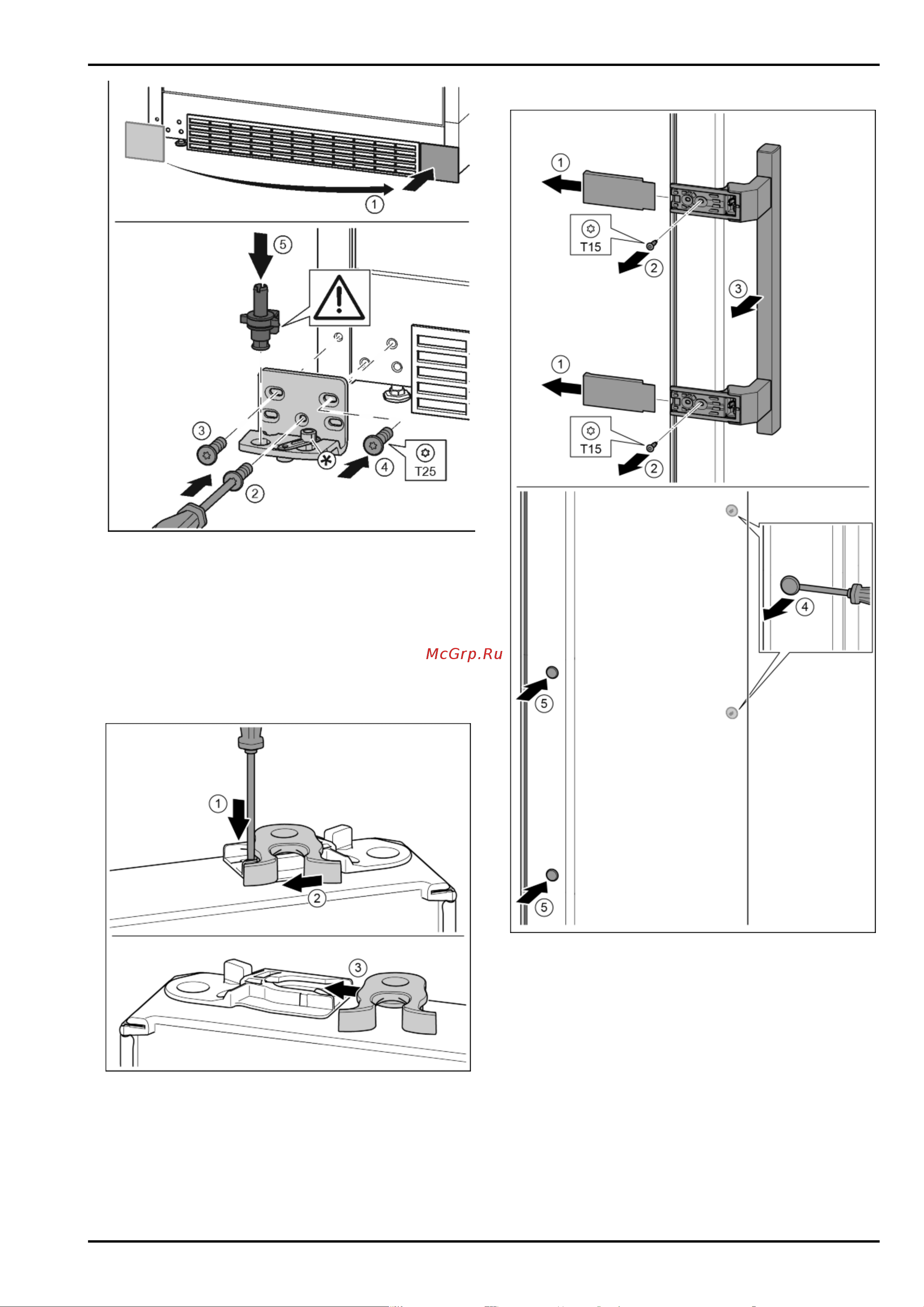

Fig. 15

Abdeckung abnehmen und auf der anderen Seite

anbringen.

Fig. 15 (1)

Lagerbock auf der anderen Seite ansetzen und mit Hilfe

eines Schraubendrehers T25 anschrauben. Mit Schraube 2

unten in der Mitte beginnen.

Fig. 15 (2)

Schraube 3 und 4 festschrauben.

Fig. 15 (3, 4)

Lagerbolzen komplett einsetzen. Dabei darauf achten, dass

der Rastnocken nach hinten zeigt.

Fig. 15 (5)

4.3.5 Lagerteile Tür umsetzen

Fig. 16

Türunterseite zeigt nach oben: Tür drehen.

Lasche mit Schlitzschraubendreher nach unten drücken.

Fig. 16 (1)

Schließhaken aus Führung ziehen.

Fig. 16 (2)

Schließhaken auf anderer Seite in Führung schieben.

Fig. 16 (3)

Türoberseite zeigt nach oben: Tür drehen.

4.3.6 Griffe umsetzen

Fig. 17

Abdeckung abziehen.

Fig. 17 (1)

Schrauben mit Schraubendreher T15 herausdrehen.

Fig. 17 (2)

Griff abnehmen.

Fig. 17 (3)

Seitlichen Stopfen vorsichtig mit einem Schlitzschrauben-

dreher anheben und herausziehen.

Fig. 17 (4)

Stopfen auf der anderen Seite wieder einsetzen.

Fig. 17 (5)

Inbetriebnahme

10 * Je nach Modell und Ausstattung
