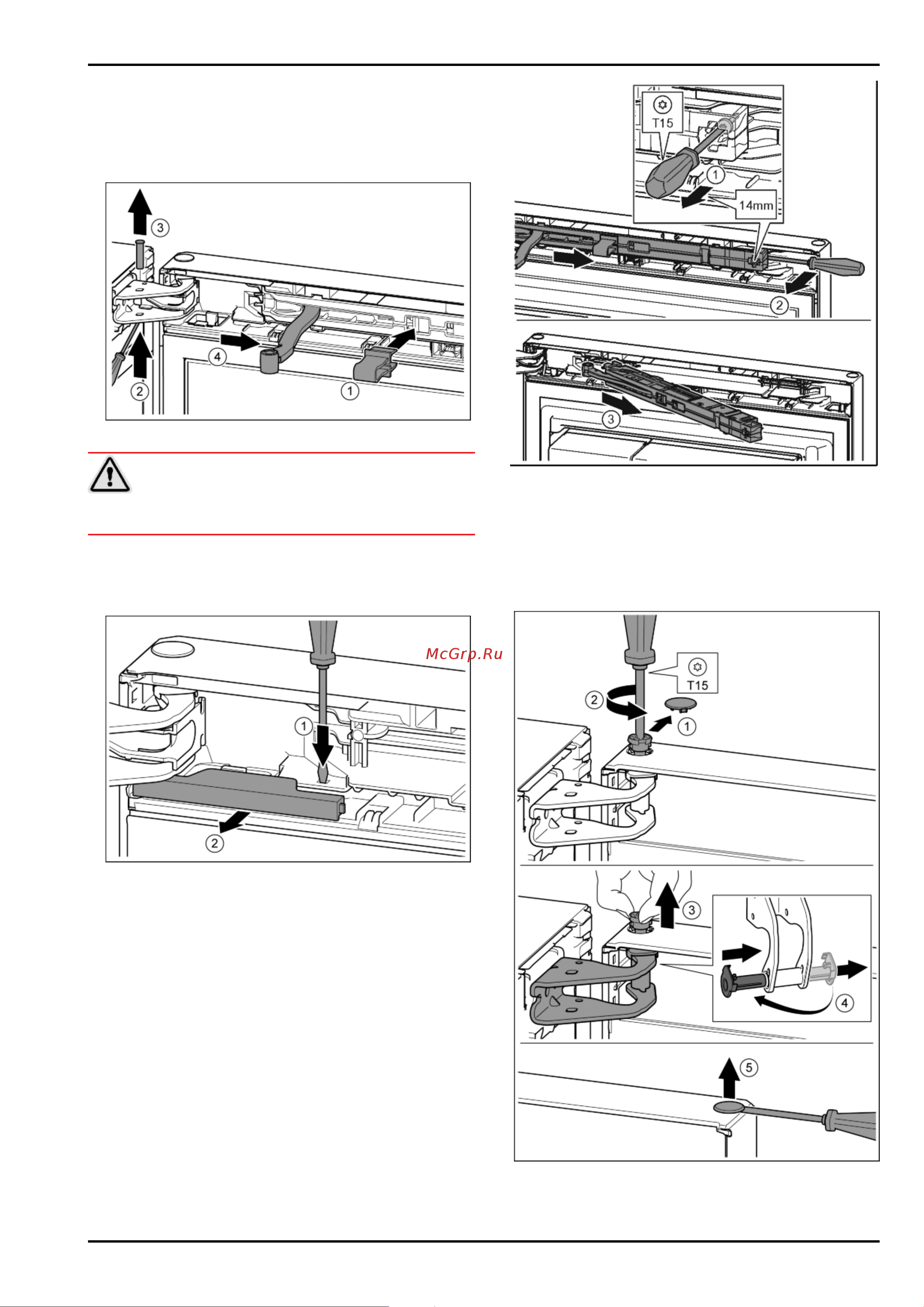

Äußere Abdeckung abnehmen.

Fig. 7 (1)

Lagerbockabdeckung mit Hilfe eines Schraubendrehers

ausrasten und lösen. Lagerbockabdeckung abnehmen.

Fig. 7 (2)

Blende mit Schlitzschraubendreher ausrasten und zur Seite

schwenken.

Fig. 7 (3)

Fig. 8

VORSICHT

Quetschgefahr durch zusammenklappendes Gelenk!

Sicherung einrasten.

Sicherung in Öffnung einrasten.

Fig. 8 (1)

Bolzen mit Schraubendreher herausschieben.

Fig. 8 (2)

Bolzen nach oben herausnehmen.

Fig. 8 (3)

Gelenk in Richtung Tür drehen.

Fig. 8 (4)

Fig. 9

Lasche mit Schlitzschraubendreher drücken.

Fig. 9 (1)

Abdeckung aus der Verrastung ziehen.

Fig. 9 (2)

Fig. 10

Schraube an Schließdämpfereinheit mit Schraubendreher

T15 ca. 14 mm lösen.

Fig. 10 (1)

Mit einem Schraubendreher griffseitig hinter die Schließ-

dämpfereinheit fahren und nach vorne drehen.

Fig. 10 (2)

Schließdämpfereinheit herausziehen.

Fig. 10 (3)

4.3.2 Tür abnehmen

Fig. 11

Inbetriebnahme
