17
DMX
DEUTSCHFRANCAIS
ESPAÑOL
ENGLISH
ITALIANO POLSKI
2 x Derby-Effekt
Je 1 rotierendes LED-Board mit R, G und B LEDs

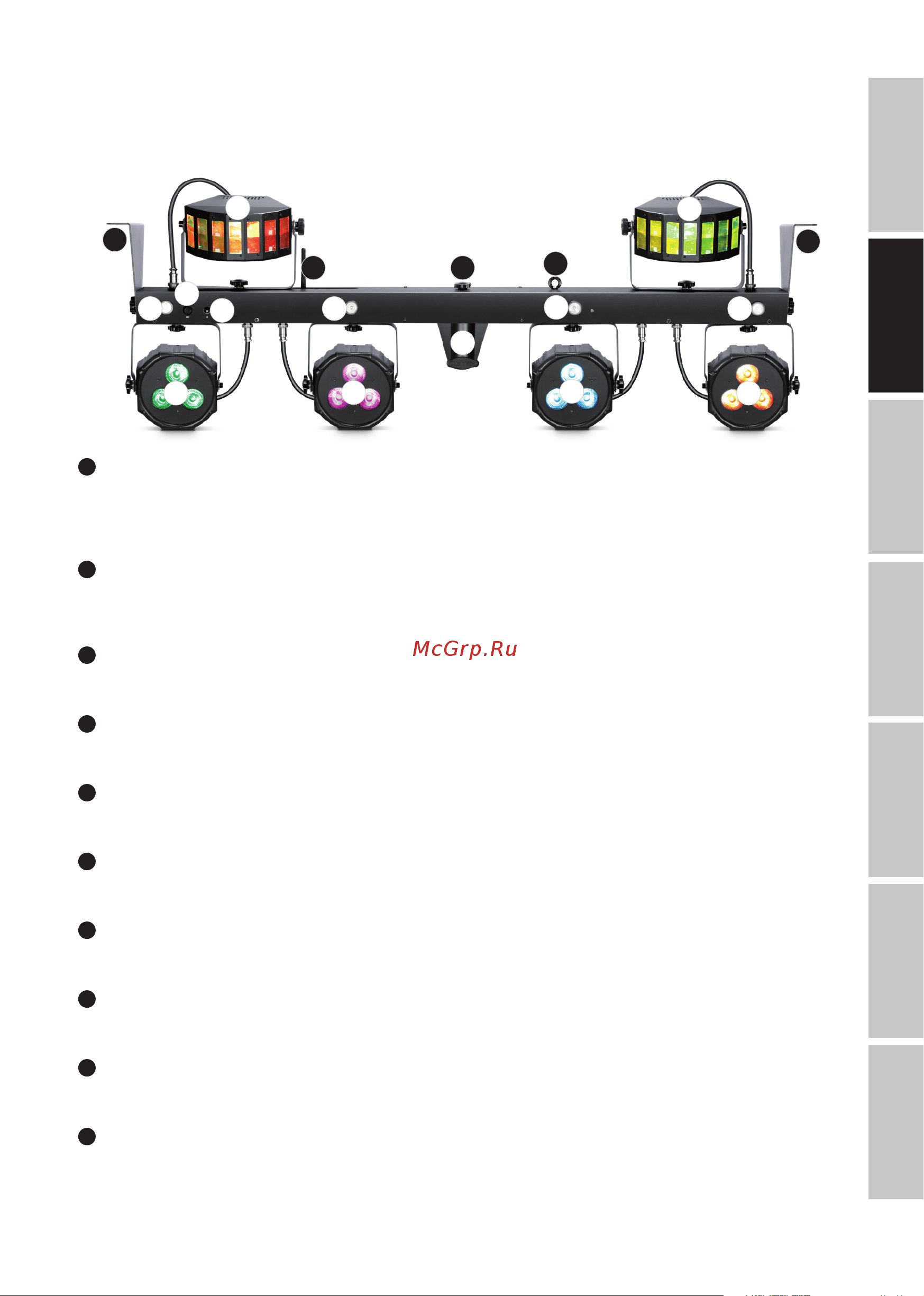

VORDERSEITE
1
MONTAGEBÜGEL
Verstellbare Bügel für die Decken- bzw. Traversenmontage. Die Derby-Effekte können bei Bedarf demontiert werden. Trennen Sie hierfür das
Gerät allpolig vom Netz (Netzstecker ziehen) und lösen die mechanische und elektrische Verbindung der beiden Derby-Effekte. Nutzen Sie
für die Ansteuerung einen der beiden speziell für diesen Zweck erstellten DMX-Modi (5-Kanal 2 oder 28-Kanal).
2
ANTENNE
Empfangsantenne für die Steuerung per Funk-Fußschalter (433MHz, Fußschalter im Lieferumfang). Bei Betrieb mit dem Funk-Fußschalter
bitte in die aufrechte Position bringen.
3
SICHERUNGSÖSE
Sichern Sie das Gerät bei Decken- und Traversenmontage mit einem geeigneten Sicherungsseil an der Sicherungsöse.
4
STROBOSKOP-LEDS
4 Weiße LEDs für den Stroboskop-Effekt.
5
MIKROFON
Mikrofon für die Betriebsart Musiksteuerung.
6
IR SENSOR
Infrarot-Sensor für die Steuerung per IR-Fernbedienung (im Lieferumfang).
7
DERBY-EFFEKT
Zwei vertikal und horizontal verstellbare Derby-Effekte.
8
LED-STRAHLER
Vier vertikal und horizontal verstellbare LED-Strahler.
9
STATIVFLANSCH
Arretierbarer 35mm Flansch für die Stativmontage.
10
BEFESTIGUNGSSCHRAUBE
Rändelschraube zum Befestigen eines zusätzlichen Scheinwerfers (maximal 5kg, kein kopfbewegter Scheinwerfer).
7
8
8
8
8
4
5
6
4
4
4
7
9
10
3
1
1
2
