22
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH

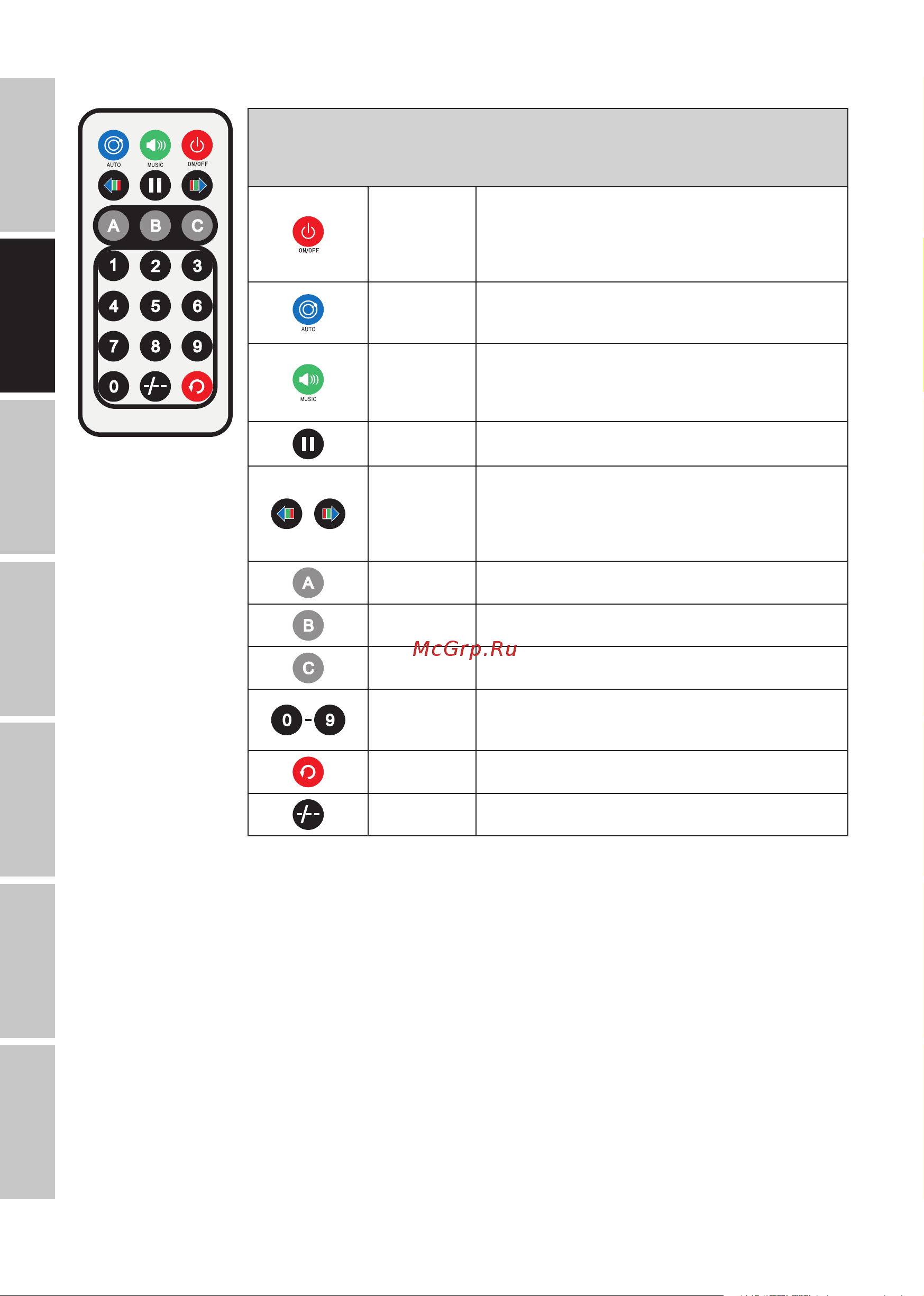

IR-FERNBEDIENUNG
Richten Sie die Infrarot-Fernbedienung in Sichtverbindung entweder direkt auf den auf der
Vorderseite oder der Rückseite der Lichtanlage verbauten Infrarot-Sensor. Die maximale
Reichweite beträgt ca. 8 Meter. In der DMX- und der Slave-Betriebsart sind die Funktionen der
Fernbedienung deaktiviert. (Batterie für IR-Fernbedienung: CR2025)
Blackout
Die ON/OFF-Taste dient dazu, alle Strahler und Effekte
abzuschalten, unabhängig davon, welche von der Fernbedienung
kontrollierte Betriebsart aktiviert ist. Bei nochmaligem Drücken
der ON/OFF-Taste wird die zuvor ausgewählte Betriebsart wieder
aktiviert.
Auto-
Programm
Auto-Programme Au01 - Au10, Programmauswahl durch
wiederholtes Drücken. Auswahl der LEDs mit Hilfe der Tasten
A, B und C.
Musiksteuerung
Musikgesteuerte Programme SP01 - SP10, Programmauswahl
durch wiederholtes Drücken. Auswahl der LEDs mit Hilfe der
Tasten A, B und C. Einstellen der Mikrofonempfindlichkeit am
Gerät (MIC SENSITIVITY).
Pause
Stoppt den Programmablauf („einfrieren“ der aktuellen Szene).
Nochmaliges Drücken für die Fortführung des Programms.
Farbauwahl
Aktivieren der Betriebsart Statischer Modus und Farbauswahl für
die LED-Strahler und Derby-Effekte. Einstellen der Derby-Rota-
tion im Menü der Lichtanlage (Statischer Modus). Zurückstellen
auf Auto- bzw. Sound-Programm durch Drücken auf AUTO bzw.
MUSIC.
PAR LED-Strahler aktivieren / deaktivieren.
Derby Derby-LEDs aktivieren / deaktivieren
Stroboskop Stroboskop-LEDs aktivieren / deaktivieren
Zifferntasten
Einstellen der Laufgeschwindigkeit für die Auto-Programme. 1
= langsamste, 9 = schnellste Laufgeschwindigkeit (0 = keine
Funktion).
Umschalten zwischen Auto- und musikgesteuerten Programmen.
Keine Funktion
