INFORMACJE O URZĄDZENIU (inFo)
W razie potrzeby nacisnąć kilkakrotnie przycisk MODE, aby przejść do najwyższego poziomu menu (Addr / chAn / ModE / SEt / inFo). Za
pomocą przycisków UP i DOWN wybierz punkt menu „inFo” i potwierdź, naciskając ENTER. Następnie w podmenu możesz odczytać nastę-
pujące informacje o urządzeniu (wybór przyciskami UP i DOWN, wyświetlanie informacji przyciskiem ENTER):
inFo
SoFt Wyświetlanie bieżącej wersji oprogramowania V1.xx
hour Wyświetlanie czasu pracy w godzinach xxx.x

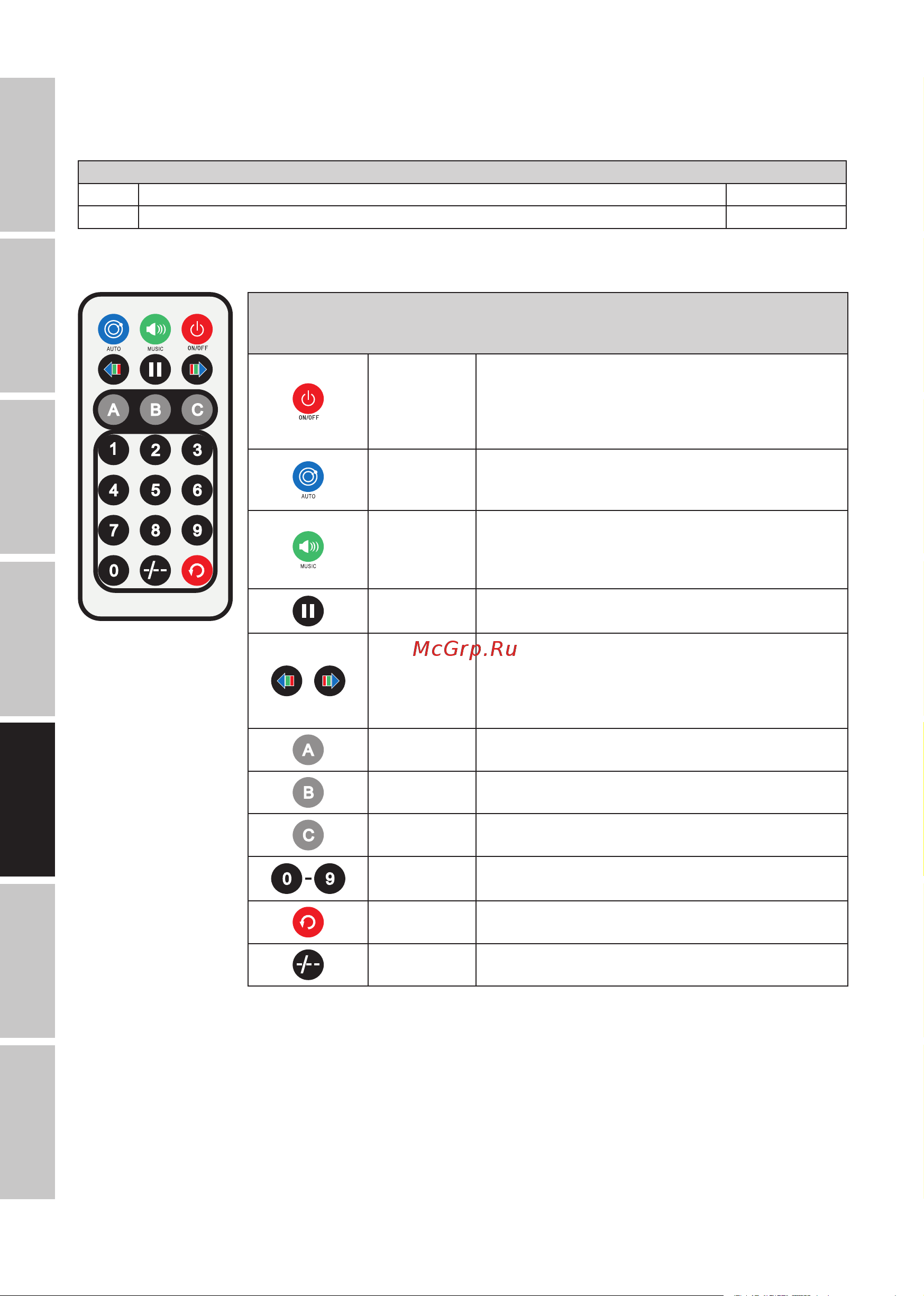

PILOT NA PODCZERWIEŃ
Skieruj pilota na podczerwień bezpośrednio na czujnik podczerwieni wbudowany z przodu lub
z tyłu systemu oświetlenia. Maksymalny zasięg wynosi ok. 8 metrów. W trybie pracy DMX oraz
slave sterowanie pilotem jest nieaktywne. (baterie do pilota zdalnego sterowania: CR2025
Blackout
Przycisk ON/OFF służy do wyłączania wszystkich reflektorów i
efektów
, niezależnie od tego, który tryb sterowania pilotem został
włączony. Ponowne naciśnięcie przycisku ON/OFF spowoduje
przywrócenie wcześniej wybranego trybu działania.
Program
automatyczny
Program automatyczny Au01 - Au10, możliwość wyboru pro-
gramu poprzez kilkakrotne naciśnięcie. Wybór LED za pomocą
przycisków A, B i C.
Sterowanie
muzyką
Sterowanie muzyką SP01 - SP10, możliwość wyboru programu
poprzez kilkakrotne naciśnięcie. Wybór LED za pomocą przyci-
sków A, B i C. Ustawianie czułości mikrofonu przy urządzeniu
(MIC SENSITIVITY).
Pauza
Zatrzymanie programu („zamrożenie” bieżącej sceny). Ponowne
naciśnięcie spowoduje wznowienie programu.
Wybór koloru
Włączanie statycznego trybu pracy i wyboru kolorów dla
reflektora LED i efektów derby. Ustawianie obracania efektu
derby w menu układu oświetlenia (tryb statyczny). Przywracanie
programu auto lub dźwiękowego poprzez naciśnięcie AUTO lub
MUSIC.
PAR Włączanie/ wyłączanie reflektora LED.
Derby Włączanie/ wyłączanie LED derby
Stroboskop Włączanie/ wyłączanie stroboskopu LED
Przyciski nume-
ryczne
Umożliwiają ustawienie prędkości programu auto. 1 = najwol-
niejszy przebieg, 9 = najszybszy przebieg (0 = brak funkcji).
Przełączanie między programem auto i sterowania muzyką.
Brak funkcji
