2.4 Montage

Montage par l’avant de l’amplificateur de puissance

Les amplificateurs TOUR GRADE ont été conçus pour être installés dans un rack 19 pouces convention-

nel. Fixez l’ampli de puissance par ses montants avant à l’aide des 4 vis et rondelles comme indiqué sur

l’illustration 2.4.

Montage par l’arrière

Sécuriser l’amplificateur à l’arrière devient nécessaire, si le rack dans lequel l’amplificateur de puissance a

été installé doit être déplacé. Ne pas respecter cette consigne pourrait endommager l’amplificateur de

puissance ainsi que le rack. Des fixations pour l’amplificateur de puissance sont fournis. Fixez l’ampli de

puissance comme indiqué sur illustration 2.5 à l’aide des 4 boulons et vis.

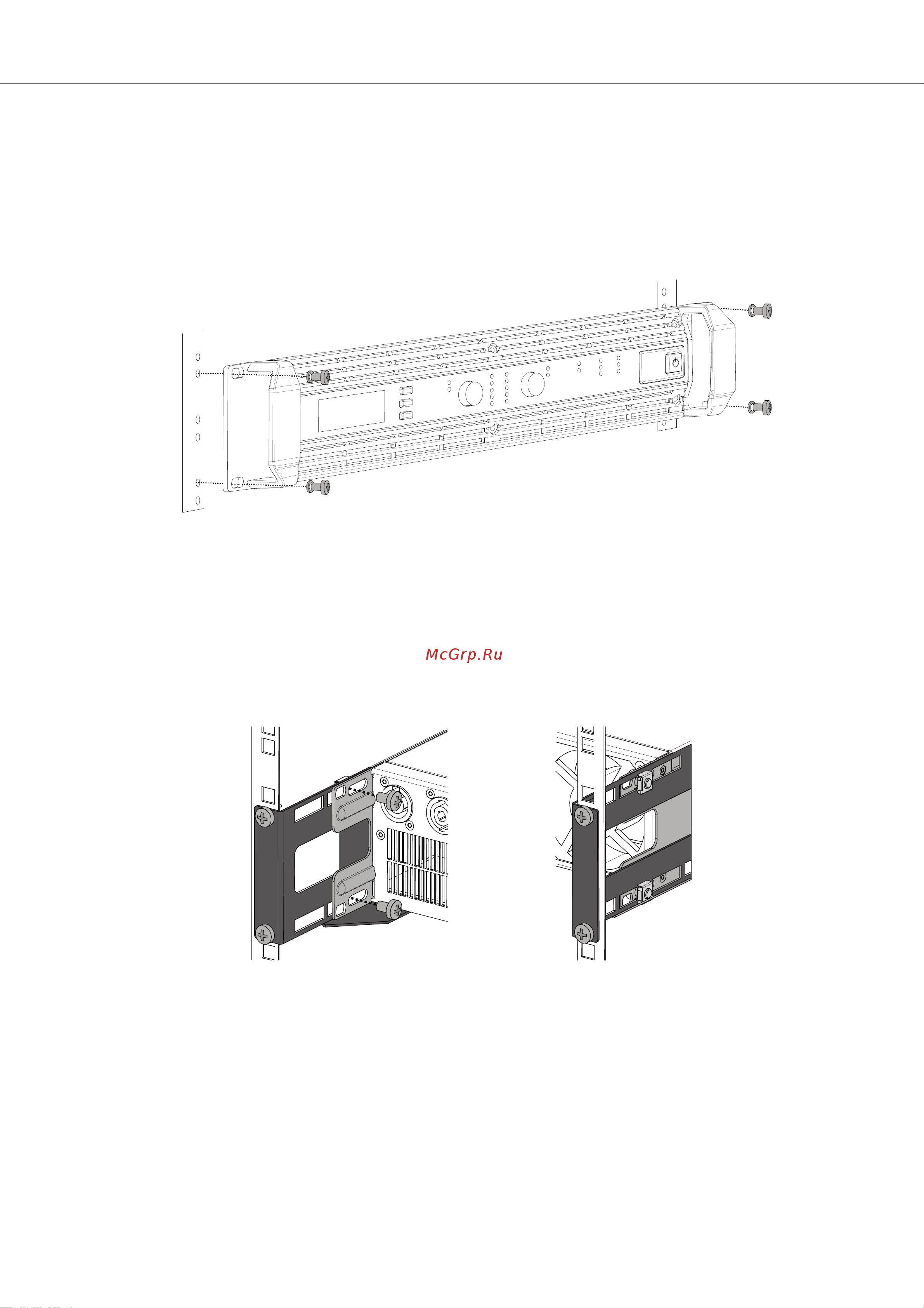

Illustration 2.4 : Montage par l’avant pour installer l’amplificateur de puissance dans un rack

Illustration 2.5 : Montage par l’arrière pour installer l’amplificateur de puissance dans un rack
