Bi-Amp Verkabelung

Die zweite Möglichkeit zum Anschluss von Lautsprechern an die Endstufe in der Betriebsart NORMAL ist

die alleinige Verwendung der Speakon-Buchse CH A. In dieser kann wie zuvor beschrieben der eine

Lautsprecher an den Anschlüssen 1+ und 1- angeschlossen werden. Der andere Lautsprecher ist

entsprechend Abbildung 2.14 an den Anschlüssen 2+ und 2- anzuschließen. Die Anschlüsse 2+ und 2-

sind nur im Speakon CH A belegt. Dieses Vorgehen ermöglicht eine einfache Verkabelung von

Lautsprechern, die im aktiv 2-Weg-Betrieb verwendet werden (Bi-Amp).

Ausgang (Speakon / Anschlussklemmen) im Bridged Mode

Läuft die Endstufe durch Wahl der Schalterstellung BRIDGED des Schalters MODE an der Rückseite im

Brückenbetrieb, ist der Lautsprecher an der Speakon-Buchse CH A an den Anschlüssen 1+ und 2+ zu

betreiben, siehe Abbildung 2.15.

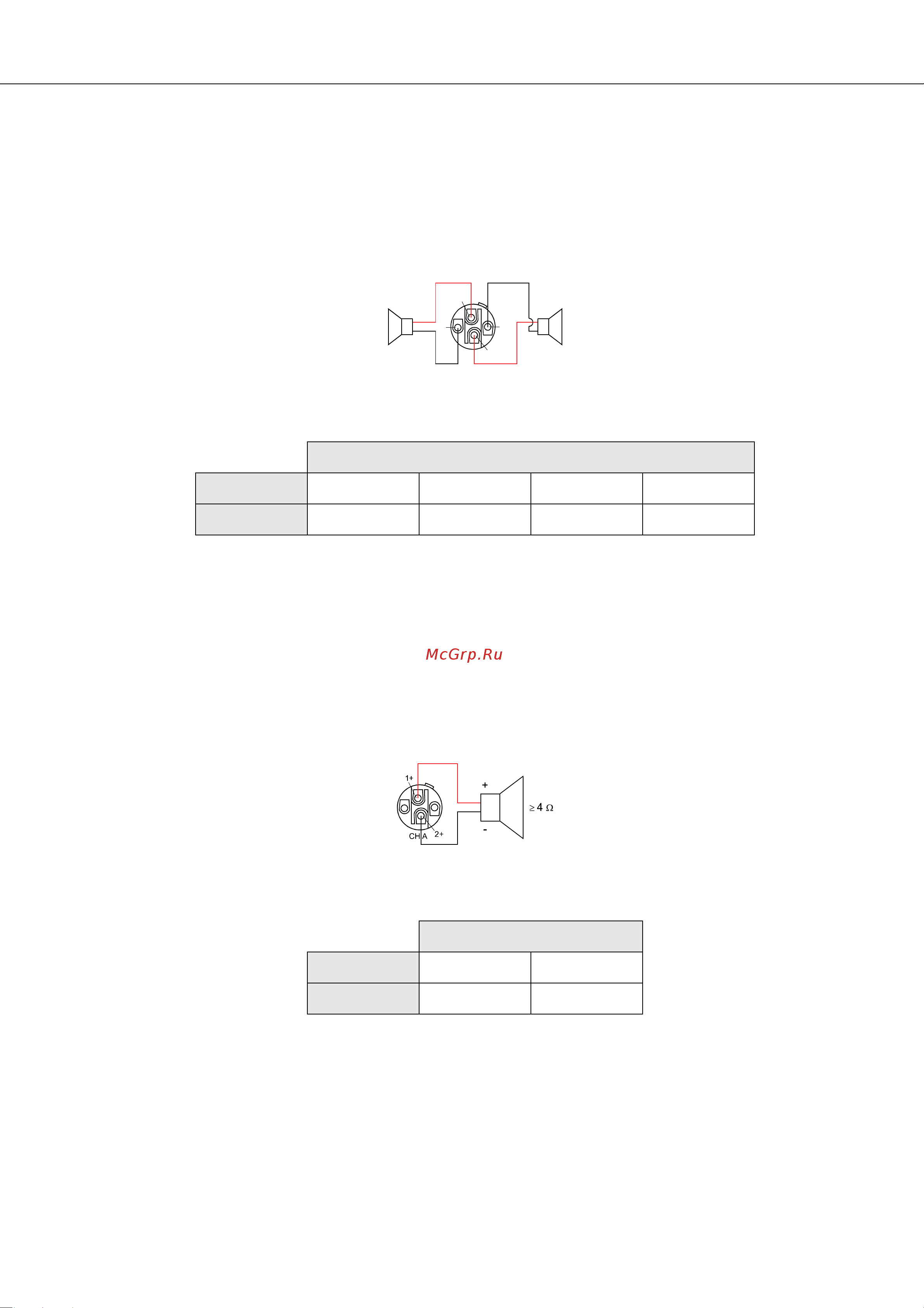

Abbildung 2.15: Bi-Amp-Lautsprecheranschluss in Betriebsart NORMAL nur an Speakon A

Speakon CH A

Anschluss1+1-2+2-

BelegungA+A-B+B-

Tabelle 2.6: Bi-Amp-Lautsprecheranschluss in Betriebsart NORMAL nur an Speakon A

Abbildung 2.16: Lautsprecheranschluss in Betriebsart BRIDGED an Speakon A

Speakon CH A

Anschluss 1+ 2+

Belegung Bridged+ Bridged-

Tabelle 2.7: Lautsprecheranschluss in Betriebsart BRIDGED an Speakon A

CH ACHANNEL A CHANNEL B

≥ 2 Ω≥ 2 Ω
