TOUR GRADE SERIES
Bedienungsanleitung 83
IRIS-Net™
Zur Konfiguration und Bedienung eines
Remote Amplifiers mit RCM-26 wird die PC-
Software IRIS-Net™ (Intelligent Remote &
Integrated Supervision) verwendet. Die
gesamte Konfiguration des RCM-26 kann
hierbei offline auf dem PC erstellt werden. In
den Hilfe-Dateien von IRIS-Net™ finden Sie
sämtliche Hinweise für die Konfiguration,
Bedienung und Überwachung aller RCM-26
Funktionen.

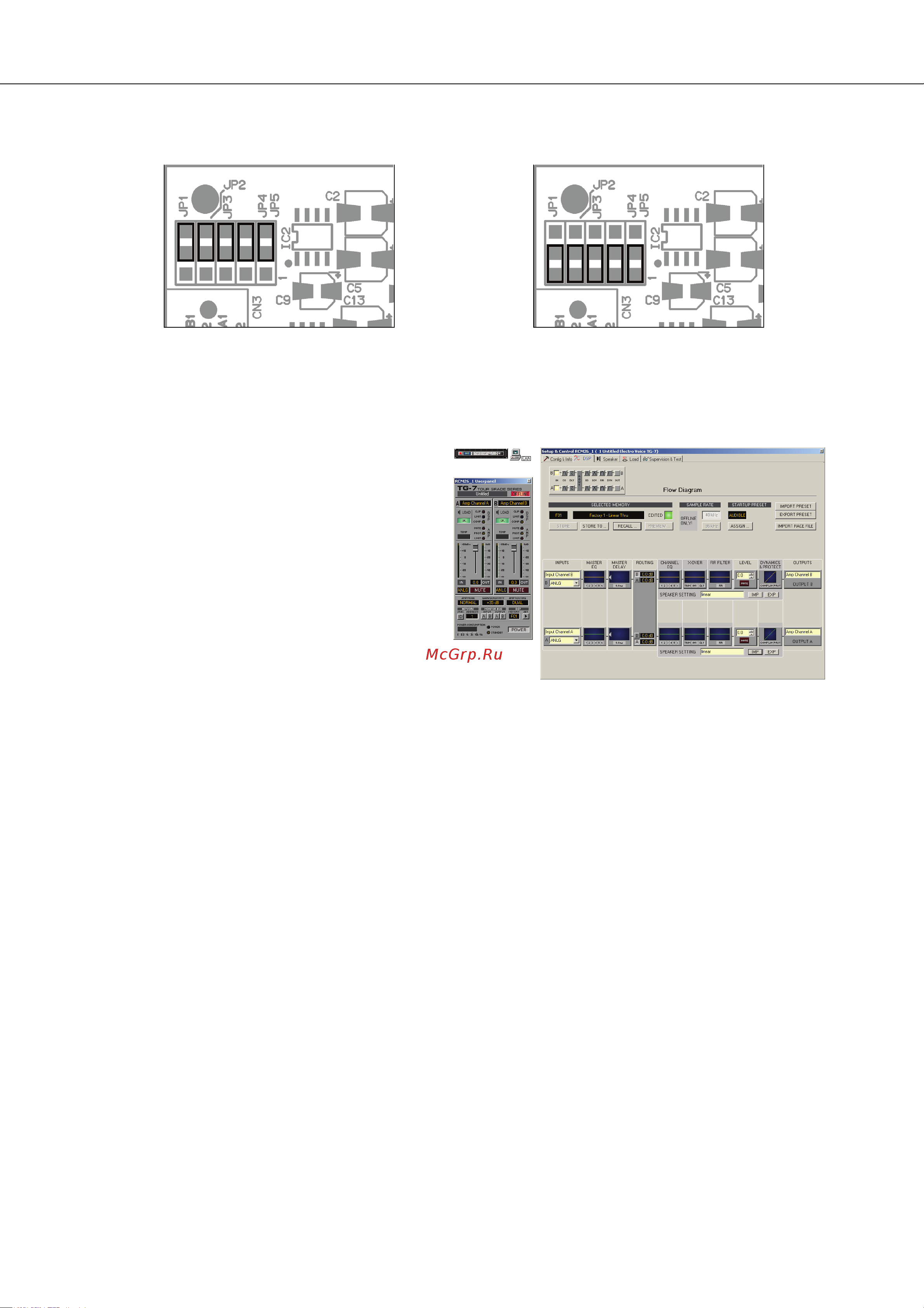

Abbildung 4.2: Jumperstellung in Pre-Fader-Betriebsart (links) und Post-Fader-Betriebsart (rechts)
Abbildung 4.3: Bedienpanel und DSP-Flussdiagramm in
IRIS-Net™
